如何生成圆弧板件

添加时间：2024-04-11 13:47:40 浏览：

知识点掌握：

操作步骤：
第1步：如下图柜体右边需要做圆弧板件，选择左边【组合-圆弧板-四分之一圆弧】目录下的【四分一圆弧-右前】，如下图：

第2步：弹出的参数框可以先不用设置参数，直接点击确定，生成后再修改参数，如下图：

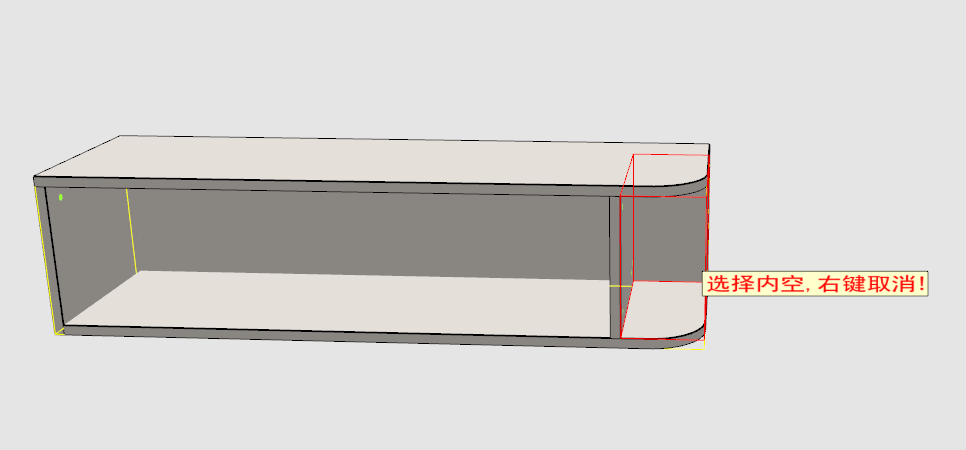

第3步：选择需要生成圆弧板件的空间范围，然后点击鼠标左键，如下图：

第4步：圆弧板生成出来后，再选中它，右边可以修改参数：

第5步：三维房间界面右边的审单里可以查看板件的开槽效果，如下图：
