极速拼柜如何生成圆弧顶封板

添加时间：2021-04-16 15:42:28 浏览：

知识点掌握：

掌握如何在极速拼柜中如何生成圆弧顶封板。

文档说明：
根据我们画图设计的需要，如果我们需要在圆弧柜上边生成圆弧顶封板，则可以在极速拼柜界面生成。本文档主要是介绍这方面的操作，总共分为6个操作步骤。

例子说明：
当前我们以宽为350、深为600、高为2100、圆弧半径为200、板厚为18、圆弧顶封板高度为60的右圆弧柜为案例生成圆弧顶封板。

操作步骤如下：

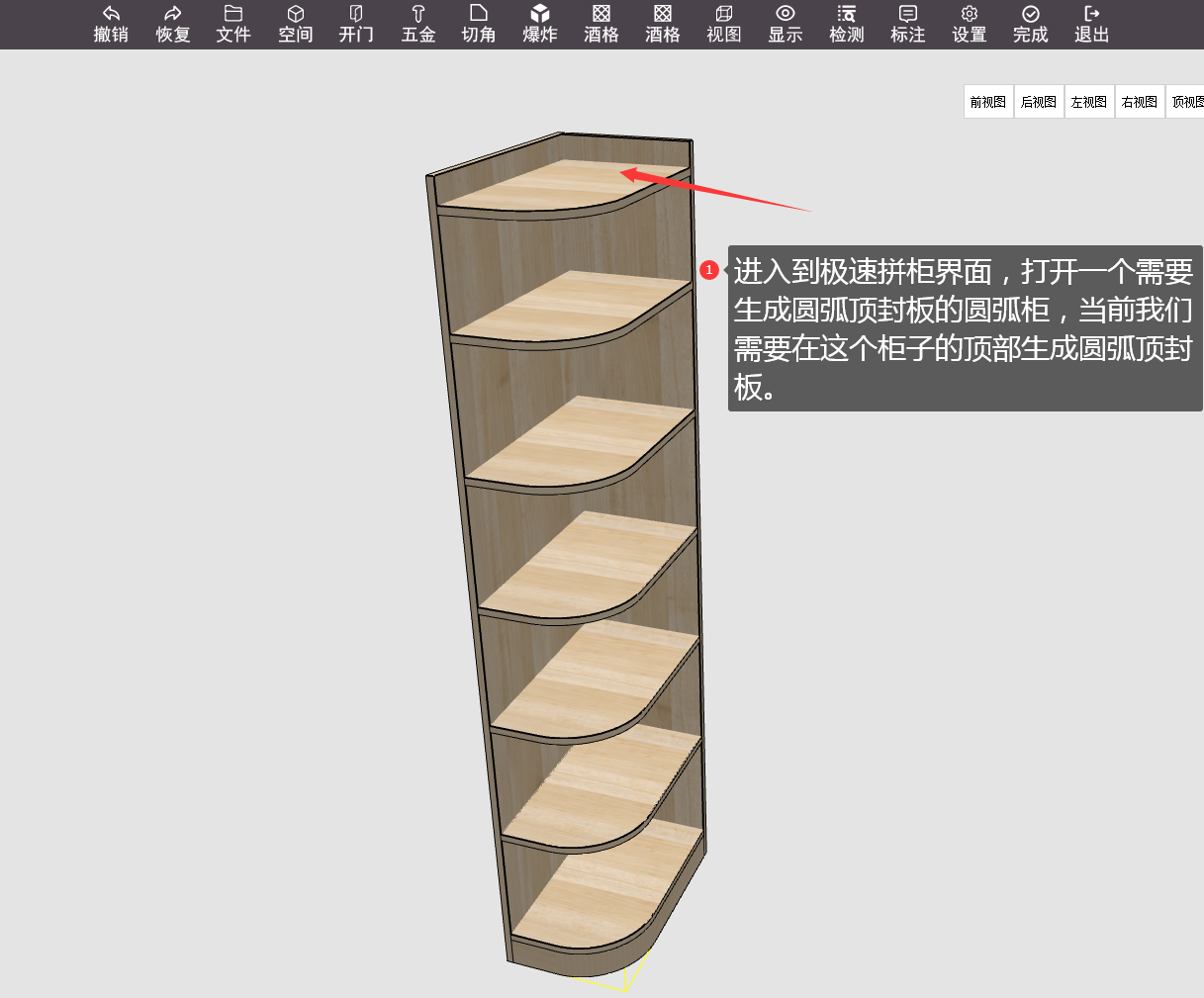

第1步：打开软件，进入到极速拼柜界面，打开我们需要生成圆弧顶封板的圆弧柜。如下图所示：

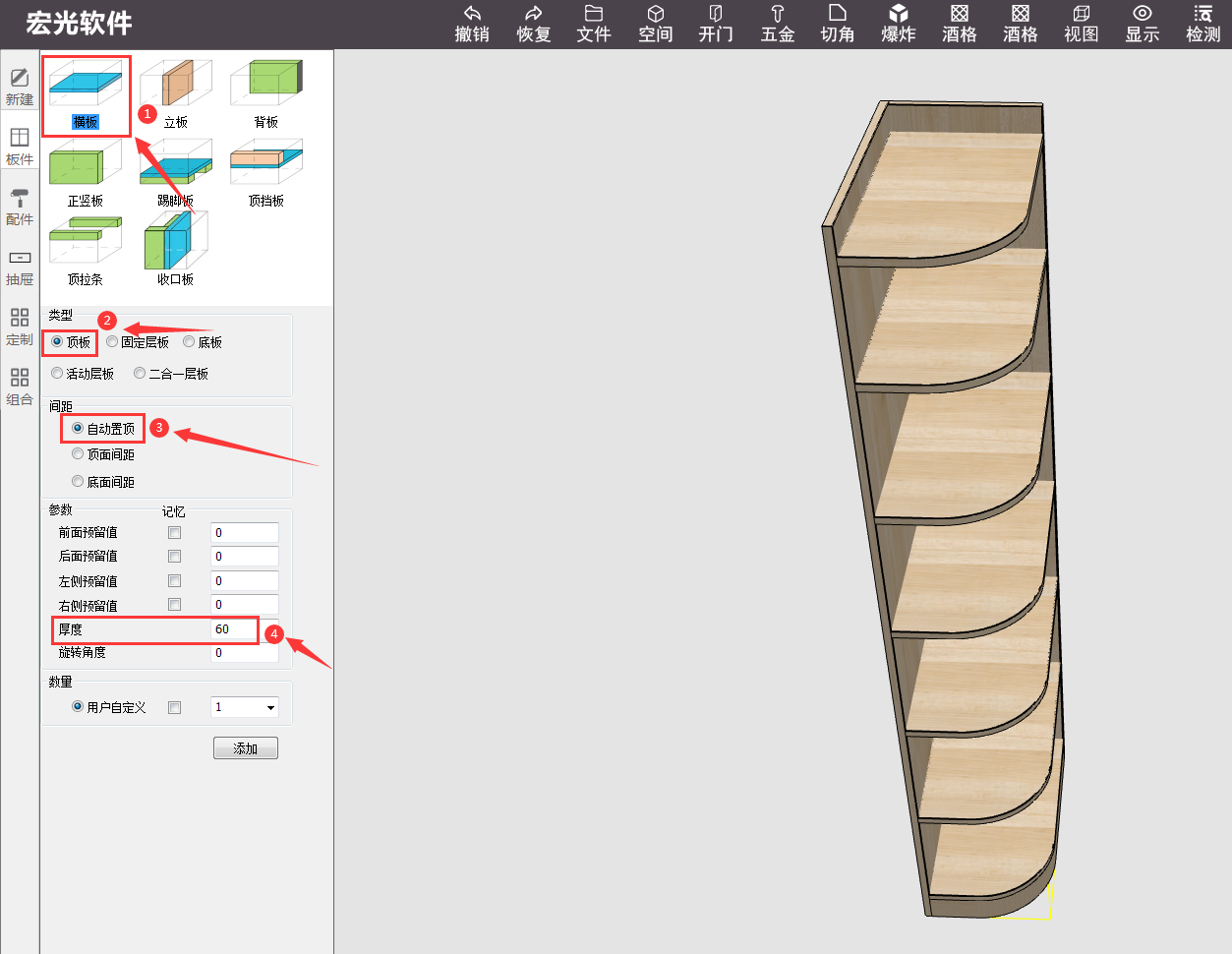

第2步：正常添加板件，点击【横板】--【顶板】--【自动置顶】，将【厚度】设置为【60】。如下图所示：

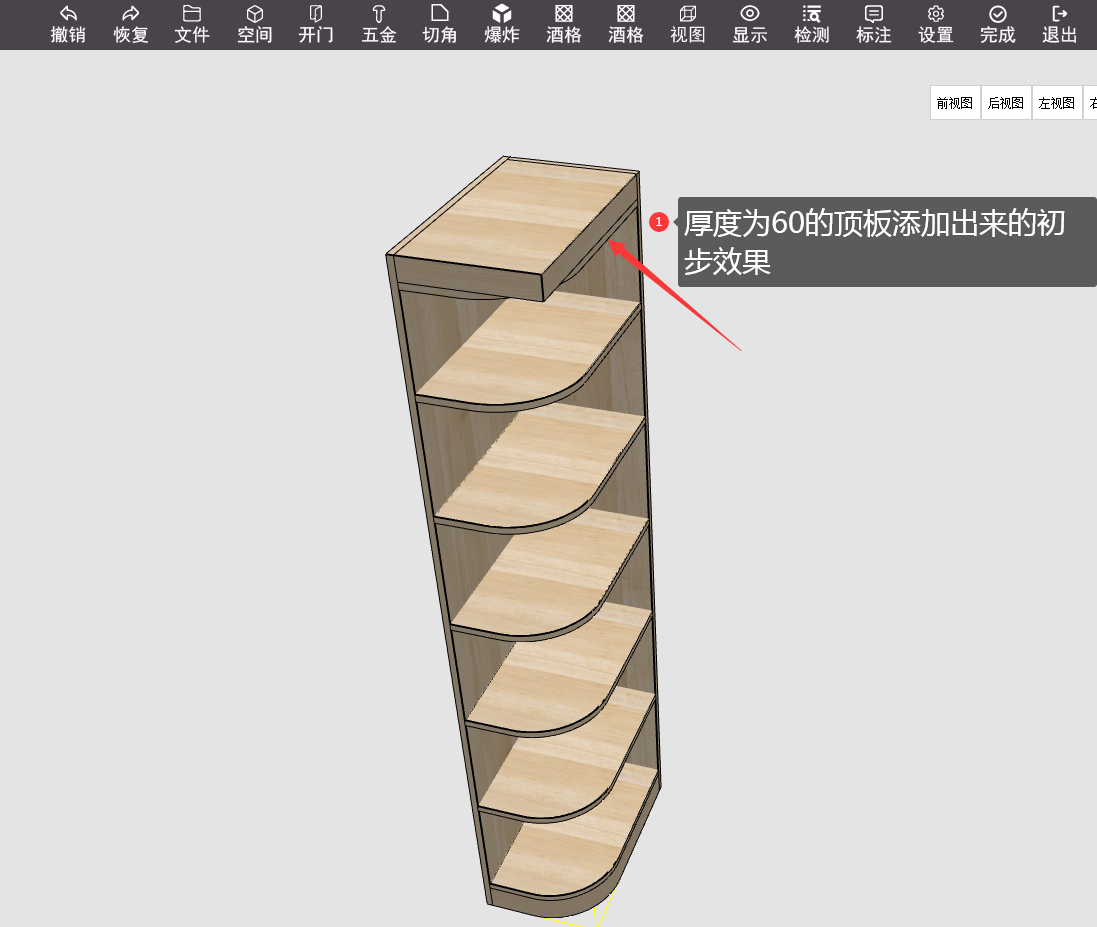

第3步：设置好顶板数据之后，在圆弧柜上边圆弧顶封板位置处添加这块顶板，如下图所示：

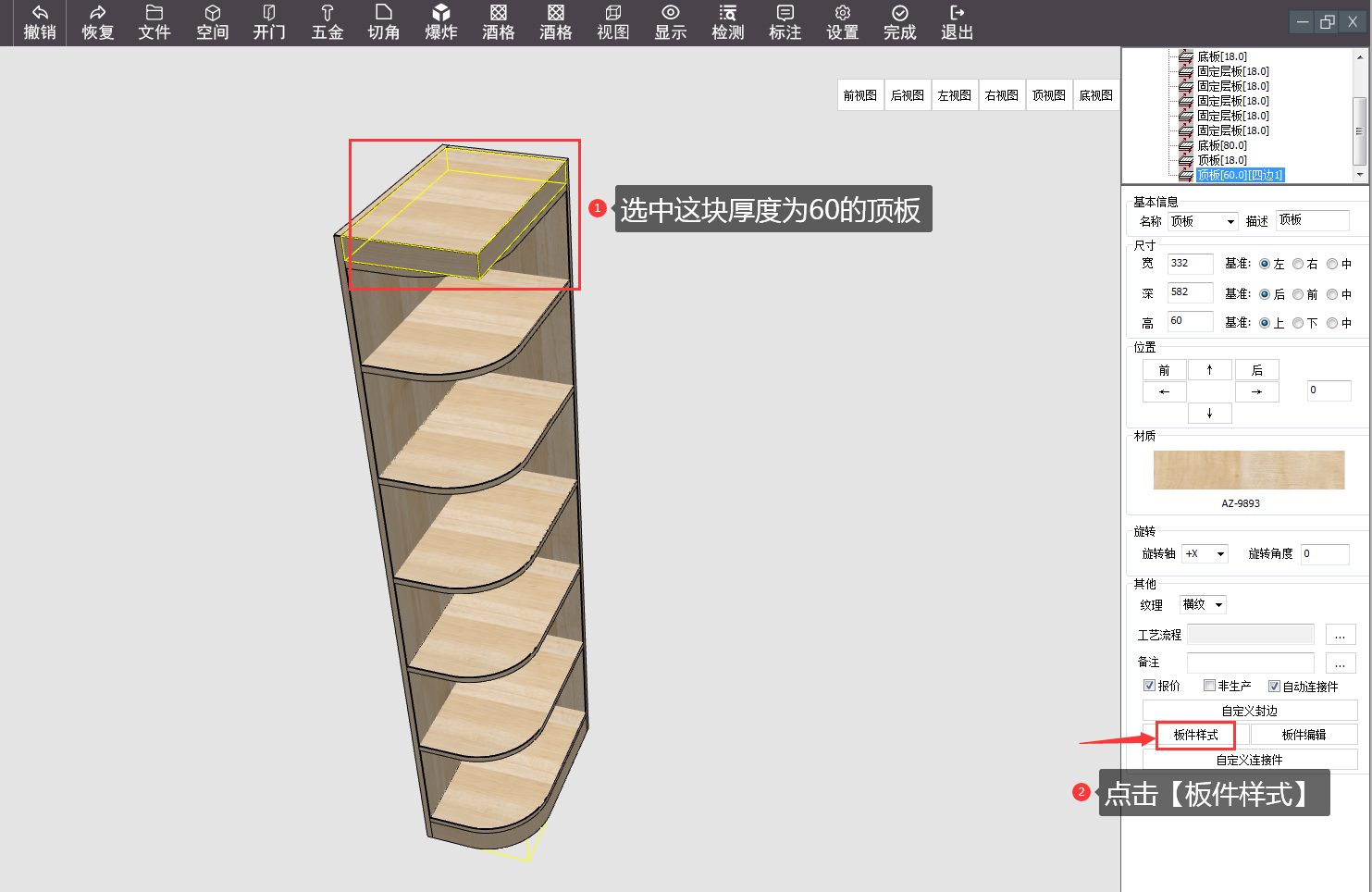

第4步：选中添加出来的这个厚度为60的顶板，在软件右下角，点击【板件样式】，如下图所示：

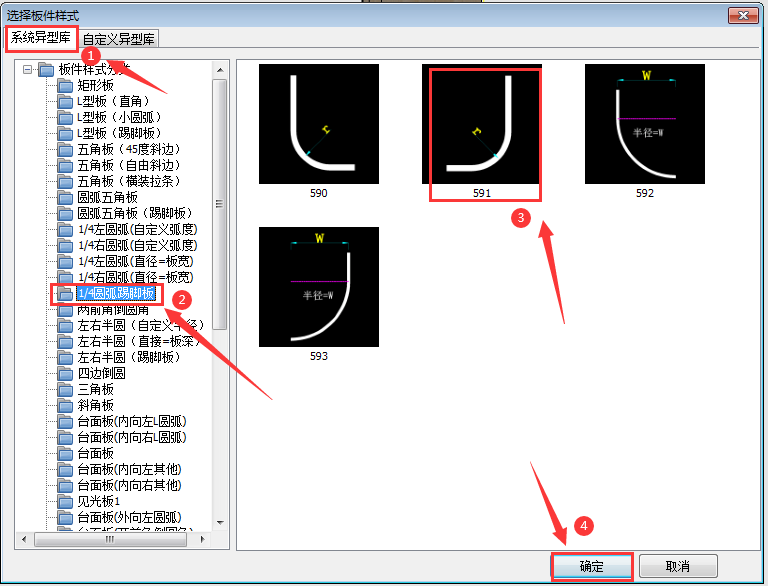

第5步：进入到【板件样式】界面，依次点击【系统异型库】--【1/4圆弧踢脚板】--【编码为591的异形样式】--【确定】。如下图所示：

第6步：在弹出的【板件样式参数设置】界面，在板厚与半径后面的【参数值】后边分别填写【18】【200】，表示18的柜体板厚，200的圆弧半径，再点击【确定】。如下图所示：

认真按照以上操作即可成功生成圆弧柜的圆弧顶封板。

注意：用本文档介绍的方法生成的圆弧顶封板只限于做效果图，该圆弧顶封板不参与开料生产。
