斜柜的门板如何生成

添加时间：2022-09-29 09:54:31 浏览：

知识点掌握：
l 掌握用手动和自动生成开门
l 掌握将门板移动和旋转门板
l 掌握修改门板宽度大小
案例：斜柜的柜体造型如下，本文档以生成图中斜柜的门板为例进行说明。门板生成，可以用手动生成或者自动生成，两种方法。建议大家完整地看完内容，选择自己觉得方便的方法。

一、手动生成生成开门
操作步骤如下：

第1步：鼠标点击软件上方的【开门】-【手动生成】，然后根据文字提示，依次选择左板-右板-上板-下板。

第2步：在下图中，选好门型和盖值，然后点【确定】。如图所示：

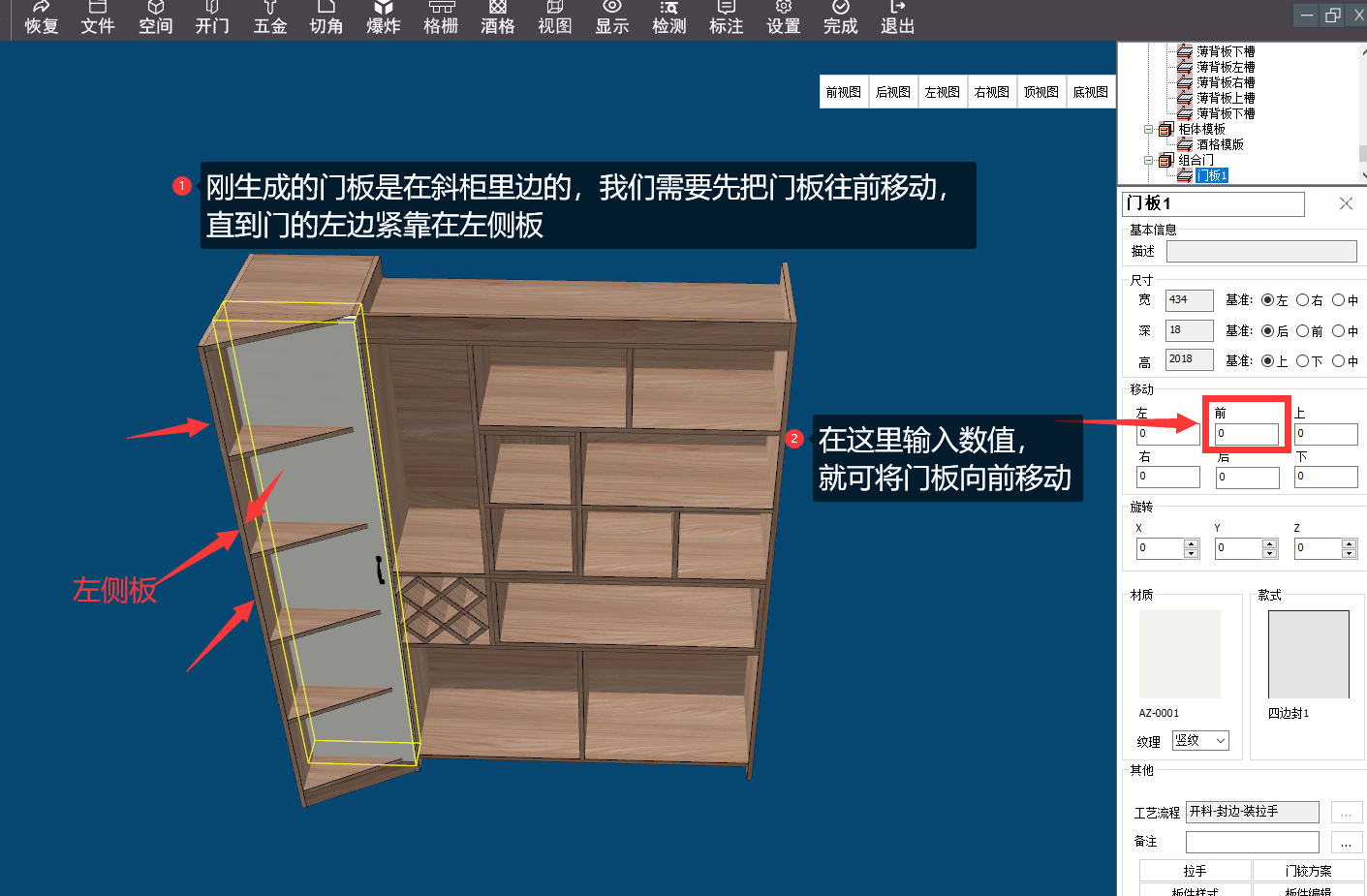

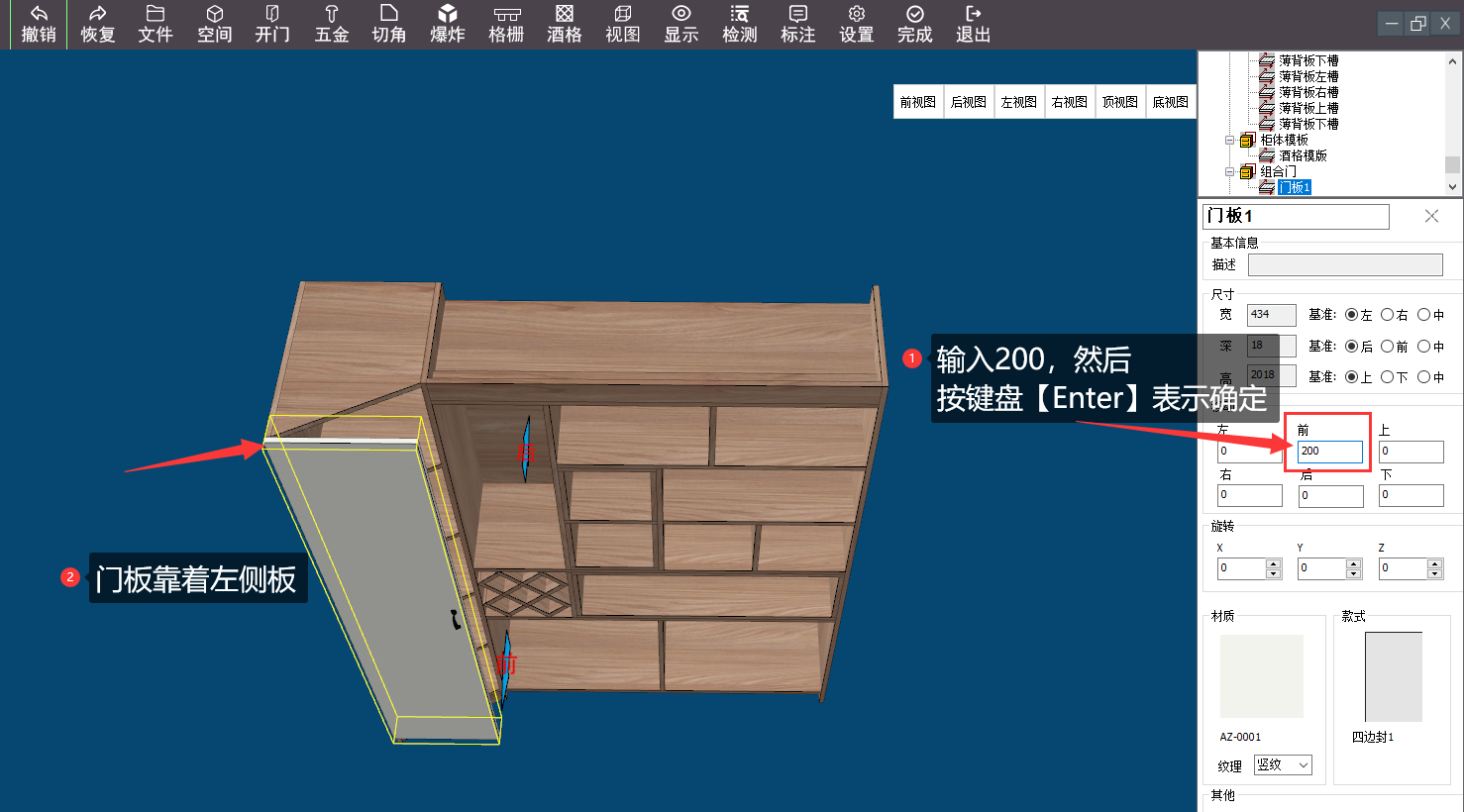

第3步：刚刚手动生成的门板，位置不是我们最终想要的，所以要先将门板往前移动，直到门板靠着斜柜的左侧板的最外边。如下图：

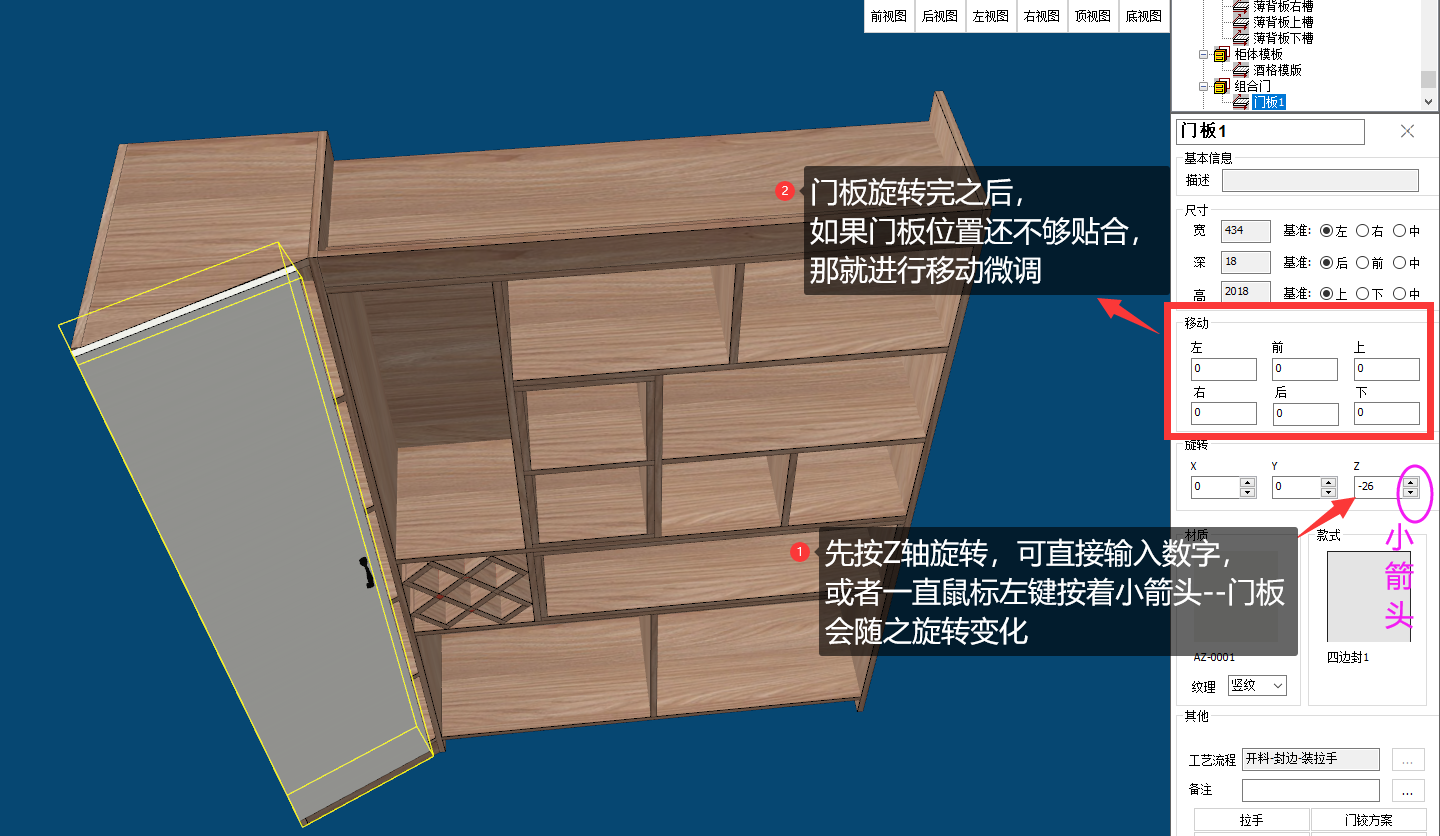

第4步：门板靠着左侧板后，将门板以Z轴旋转到合适位置。如果门板位置还有偏差，可以稍微左右或上下移动，觉得门板位置已经合适了，则不需要另外移动。

二、自动生成开门
操作步骤如下：

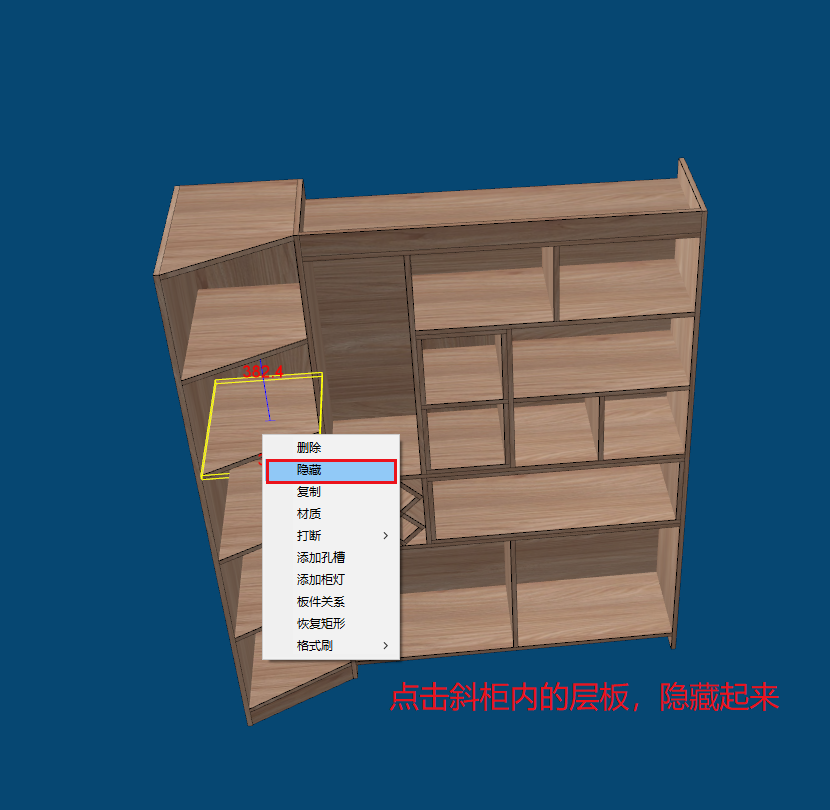

第1步：想用自动生成门板，首先，先把斜柜内的层板隐藏起来。

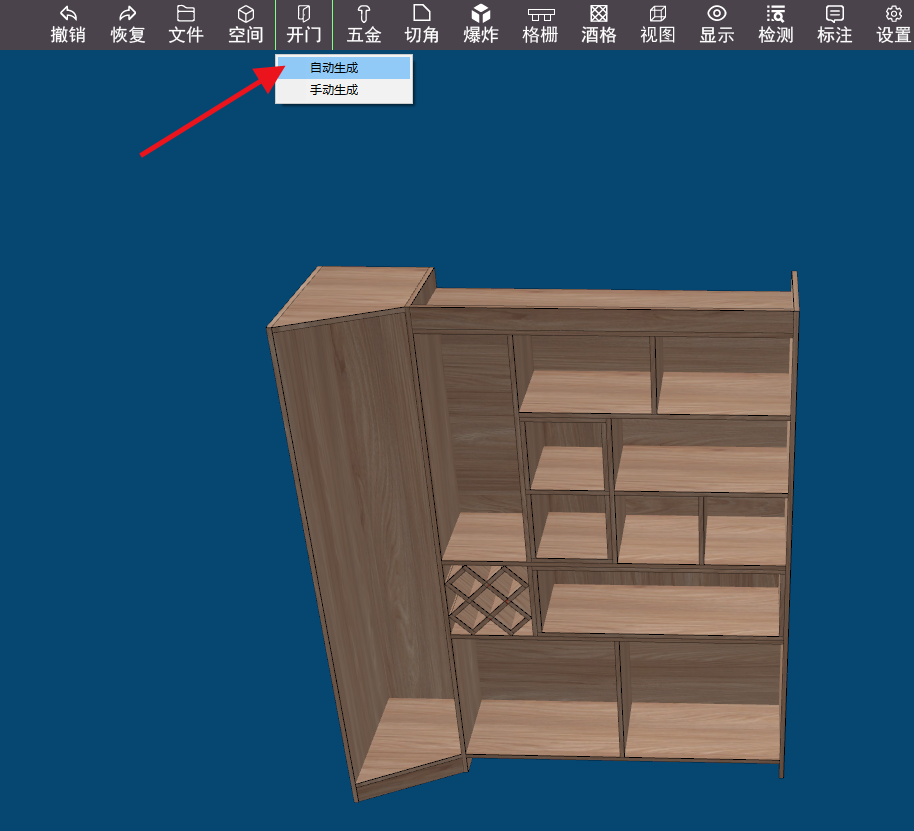

第2步：鼠标点击软件上方的【开门】-【自动生成】

第3步：需要注意的是，自动生成门板--选择的内空一定是要紧靠左侧板的最外边的，如下图中的右图显示：

第4步：选好内空后，接着选好门型、门板盖值，出来的效果是这样的：

第5步：此时，只需要将门板以Z轴旋转到合适位置就好了。如果门板位置还有偏差，可以稍微左右或上下移动，直至门板位置合适。

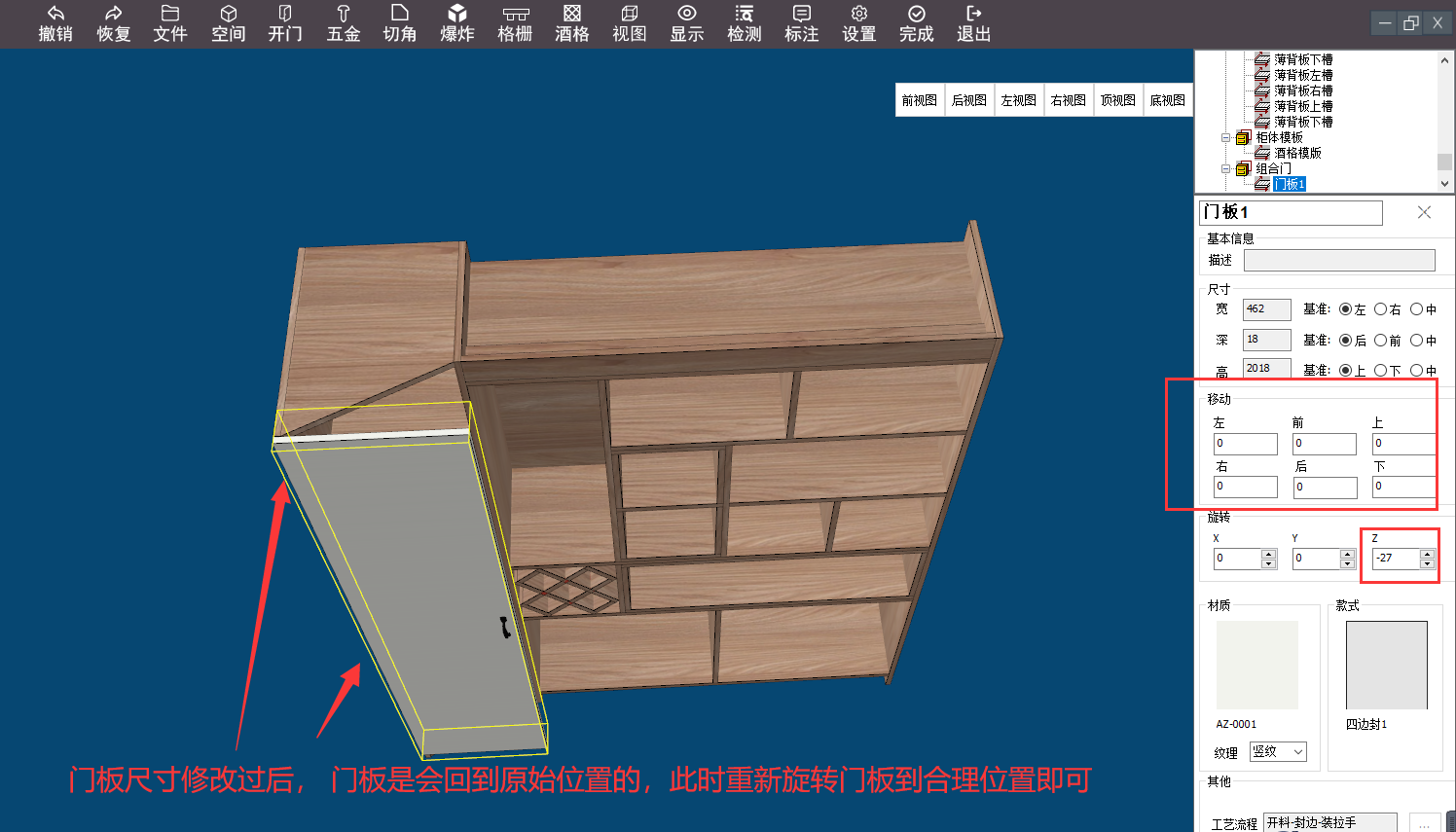

三、如果门板宽度不够，要修改门板宽度尺寸。操作步骤如以下图示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
