当孔径和刀径不一样时如何在NC代码中查看孔的直径

添加时间：2021-04-30 14:36:09 浏览：

知识点掌握：

当孔径和刀径不一样时如何在NC代码中查看孔的直径。

文档说明：

正常情况下，我们软件导出的NC数据是不会有问题的，大家都不用去怀疑软件的数据，如果你确实想在NC中查看和确认孔的直径，则可以进行操作，本文档主要是介绍当孔径和刀径不一样时如何在NC代码中查看孔的直径，总共分为9个操作步骤。

例子说明：

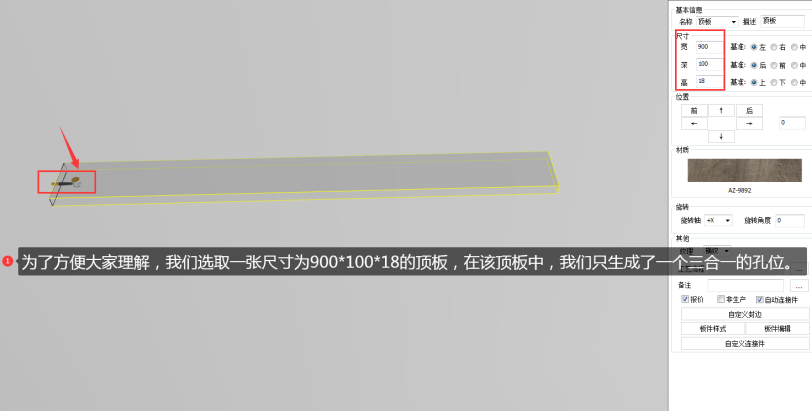

在本文档案例中，为了方便大家理解，我们选取一张尺寸为900*100*18的顶板，在该顶板中，我们只生成了一个三合一的孔位，当前我们就是要在NC代码中查看这个三合一大饼孔的直径。

操作步骤如下：

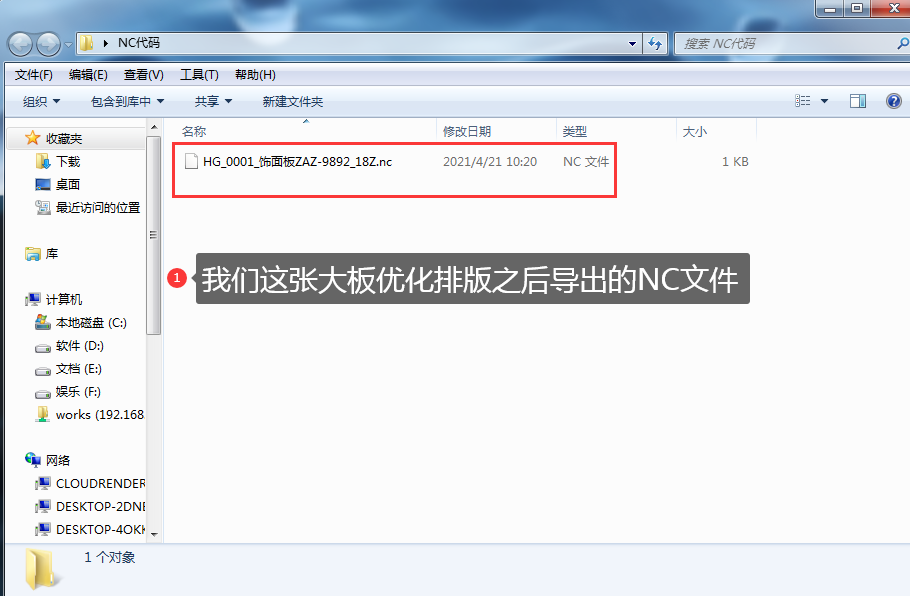

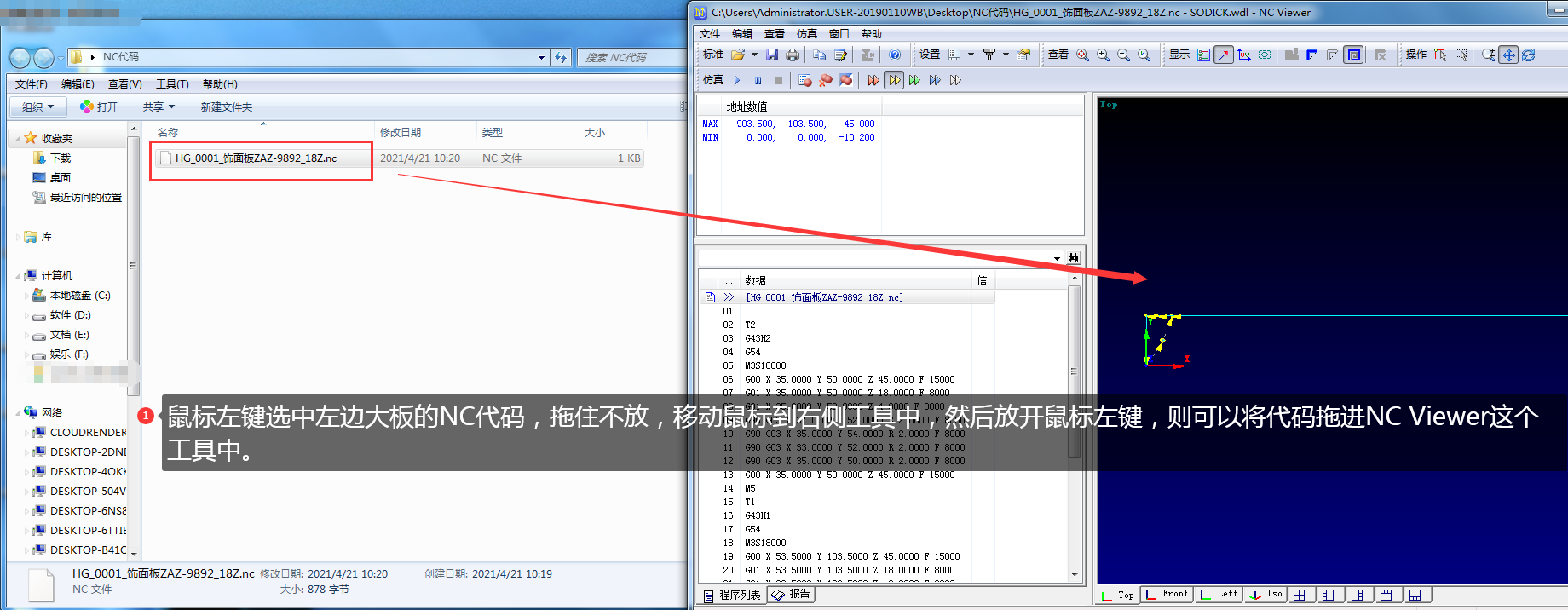

第1步：打开NCVIEWER5.2的工具，将我们需要查看孔直径所在的NC文件（比如：你需要查看第一张大板里面的孔直径，则你找到第一张大板的NC代码）拖进该工具界面中（将NC文件拖进工具中的方法：鼠标选中你需要查看孔直径的NC代码文件，鼠标左键按住不放，然后将鼠标移动到右侧蓝色界面中，然后放开鼠标左键，即可将NC文件拖进蓝色工具中。），如下图所示：

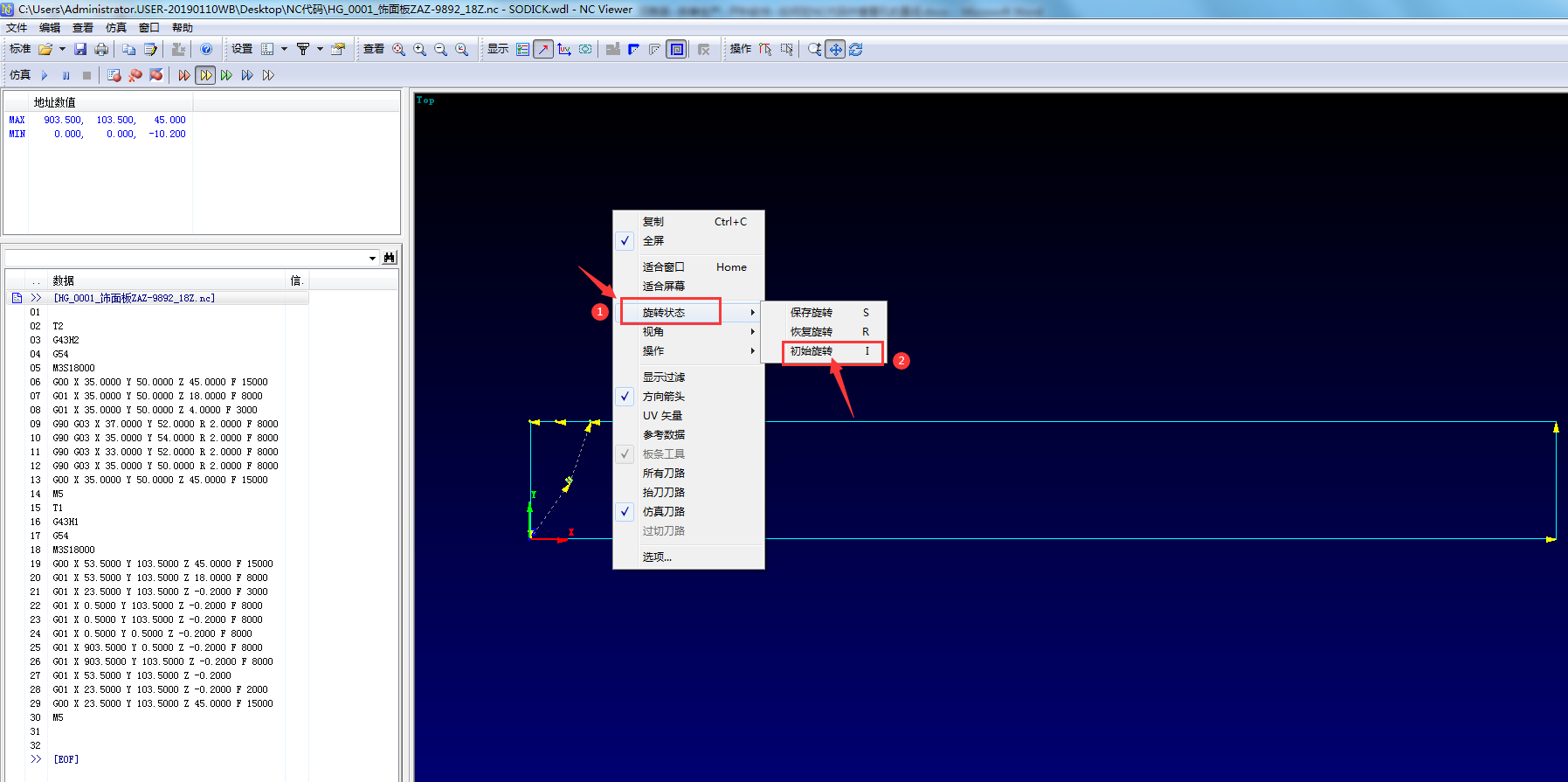

第2步：根据实际情况，为了方便直观地查看，我们可以在蓝色界面中，鼠标右键依次点击【旋转状态】--【初始旋转】，则我们导入进去的NC代码可以保持初始旋转，方便我们查看数据。如下图所示：

知识点：
在NC代码中，查看孔直径的公式：右上-左下（看Y坐标）+打这个孔的刀直径

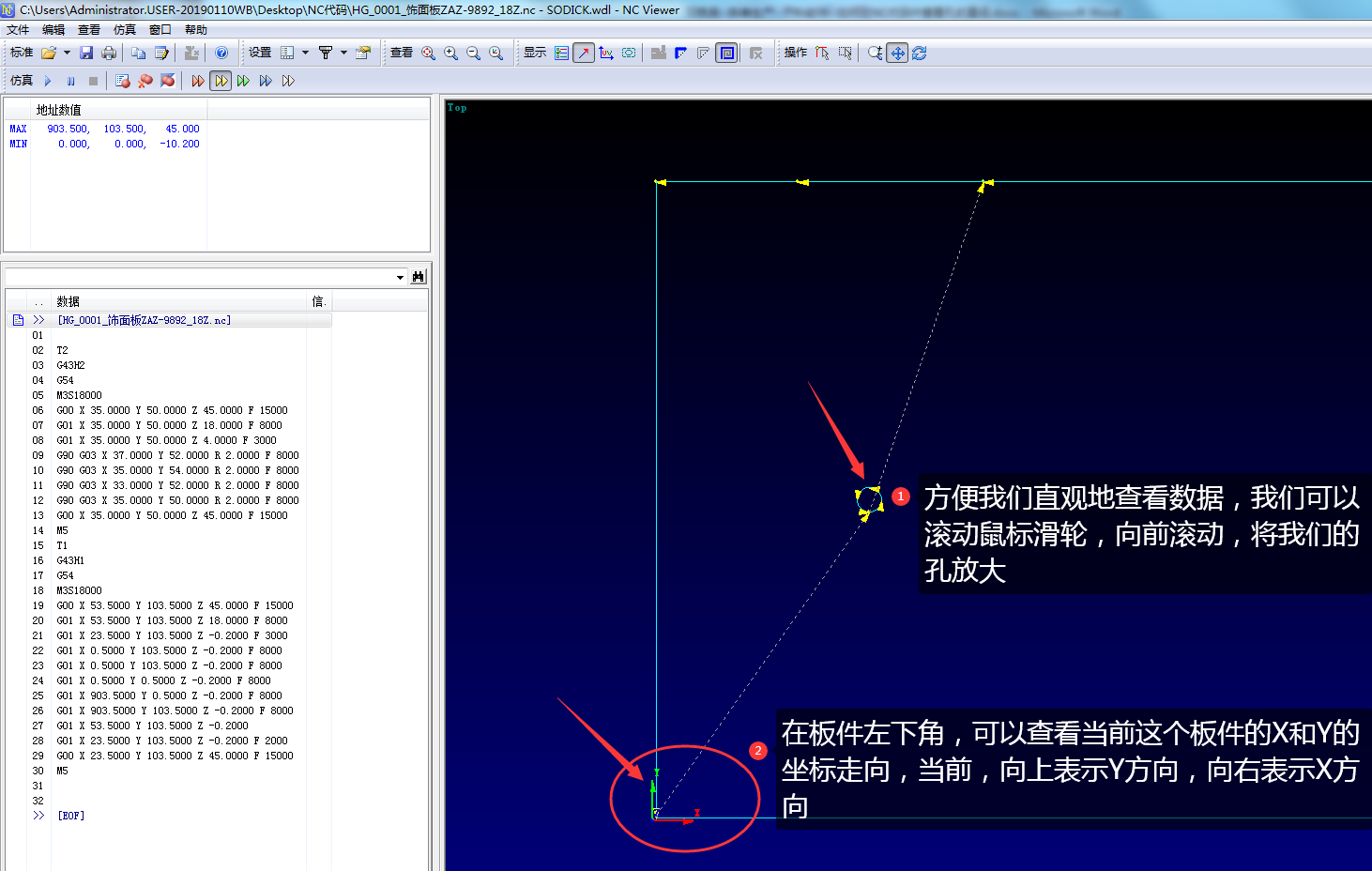

第3步：为了方便我们查看数据，我们可以滚动鼠标滑轮，向前滚动表示放大，可以在蓝色工具中，将板件放大，将孔的镜头拉大，并且在板件左下角可以查看X和Y坐标的走向，如下图所示：

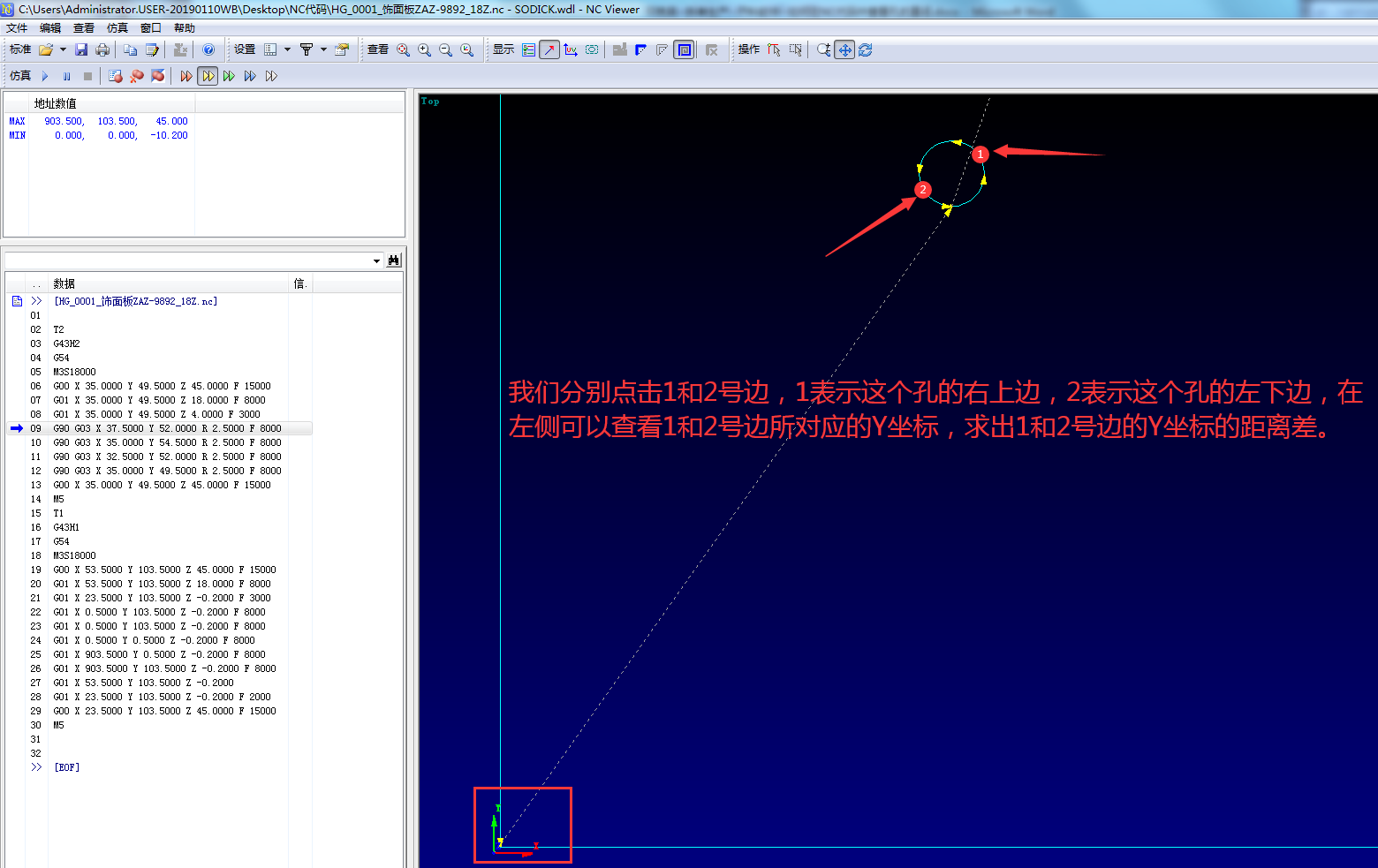

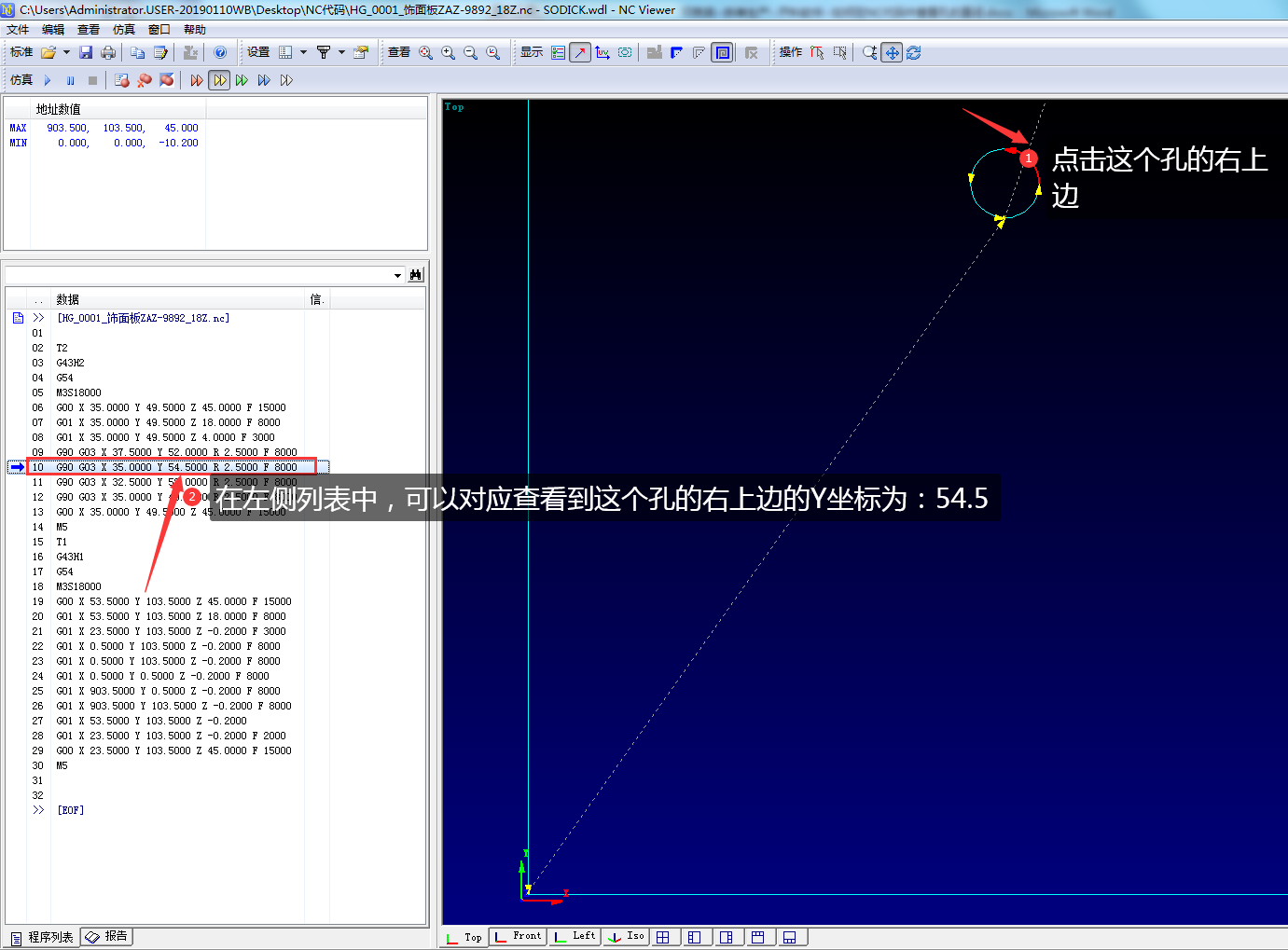

第4步：根据公式，我们在蓝色界面中，先点击这个孔的右上边，在左侧列表中即可对应查看这个孔右上边对应的Y坐标为：54.5，如下图所示：

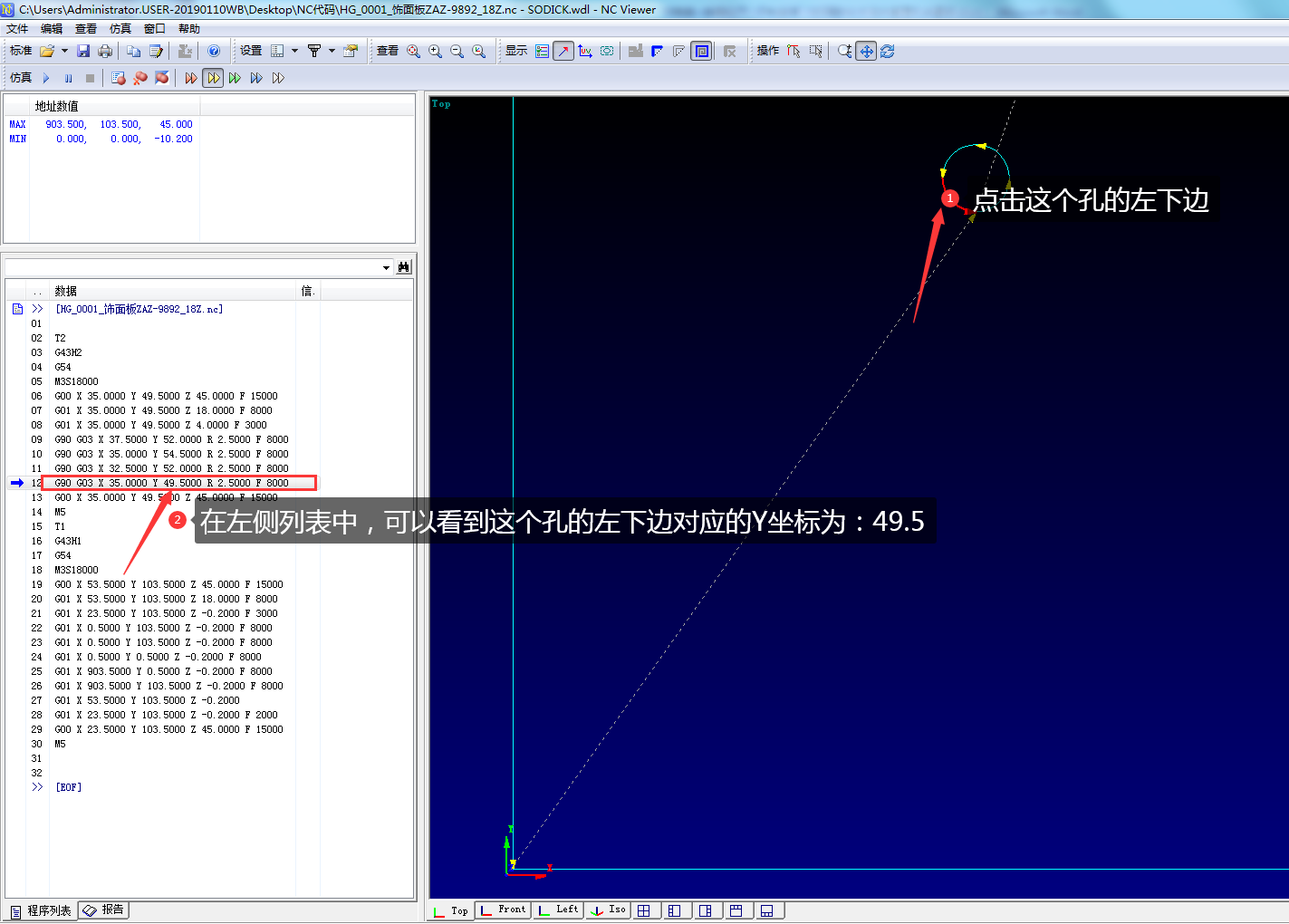

第5步：再点击这个孔的左下边，在左侧列表中即可对应查看这个孔左下边对应的Y坐标为：49.5，如下图所示：

第6步：根据上面的操作步骤，可以得到当前这个孔的右上边和左下边Y坐标的距离差为：
右上-左下：54.5-49.5=5

第7步：任意点击一下这个孔的边，在左侧可以查看选中边所对应的坐标数据，一直往上看，直到看到T开头的一行，T后面的数字，表示加工这个孔所用的刀号，在本文档案例中，我们加工这个孔的刀号为：2号刀，如下图所示：

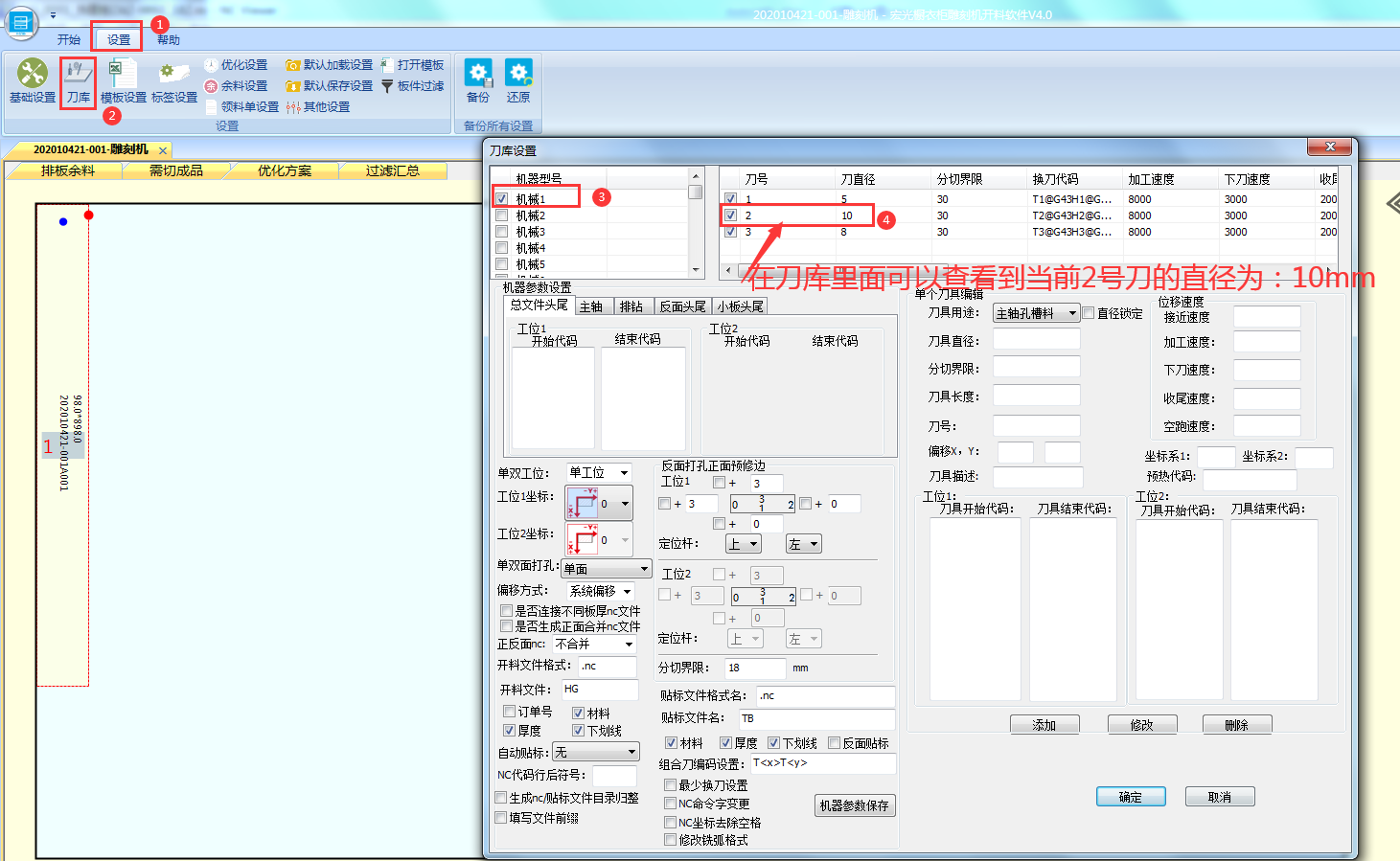

第8步：打开开料软件，依次点击【设置】--【刀库】，点击对应的机械型号，可以查看当前加工这个孔的刀号所对应的刀直径是多少，比如当前我们这里的2号刀直径为：10mm，如下图所示：

第9步：根据NC求孔的直径公式：右上-左下（看Y坐标）+打这个孔的刀直径
              根据我们以上的操作步骤，可得到：
              这个孔的右上边Y坐标为：54.5
              这个孔的左下边Y坐标为：49.5
              打这个孔的刀直径为：10
              则：54.5-49.5+10=15
即可得到这个孔的直径为：15
