对刀原点在垫板时如何在NC代码中查看孔的深度
添加时间:2021-04-30 14:57:58 浏览:
知识点掌握:
对刀原点在垫板时如何在NC代码中查看孔的深度。
文档说明:
正常情况下,我们软件导出的NC数据是不会有问题的,大家都不用去怀疑软件的数据,如果你确实想在NC中查看和确认孔的深度,则可以进行操作,本文档主要是介绍
当你的雕刻机对刀原点在垫板上的时候
,如何在NC中查看孔的深度,总共分为4个操作步骤。
例子说明:

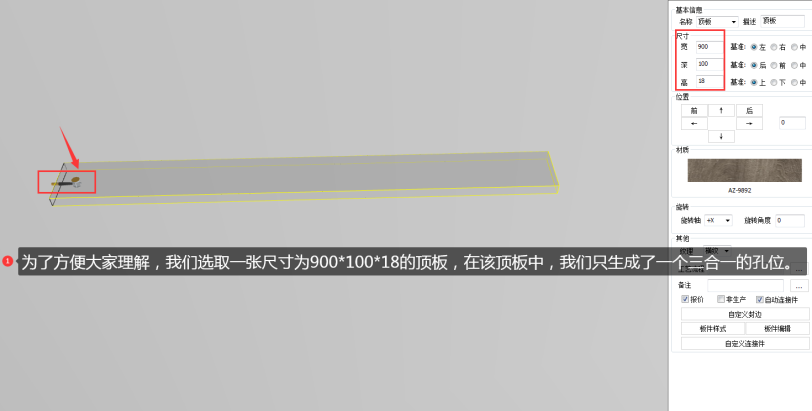

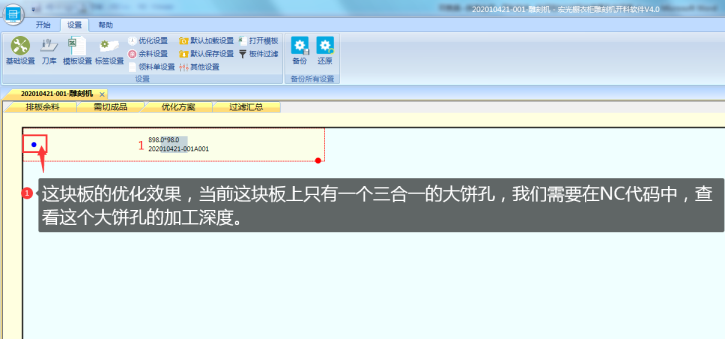

在本文档案例中,为了方便大家理解,我们选取一张尺寸为900*100*18的顶板,在该顶板中,我们只生成了一个三合一的孔位,当前我们就是要在NC代码中查看这个三合一大饼孔的深度。

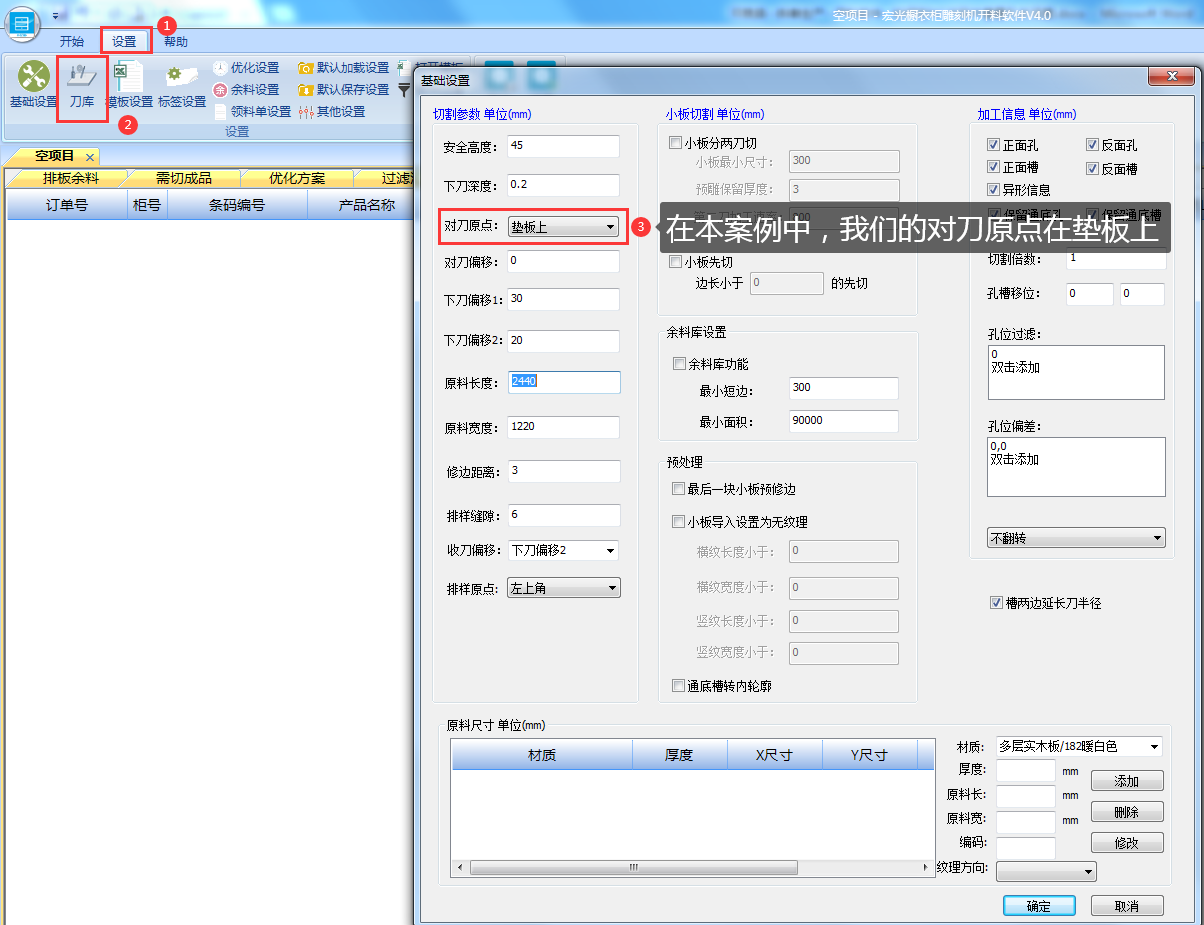

注意:当前我们文档介绍的是:当你的雕刻机对刀原点在垫板上时候的计算方法。
操作步骤如下:

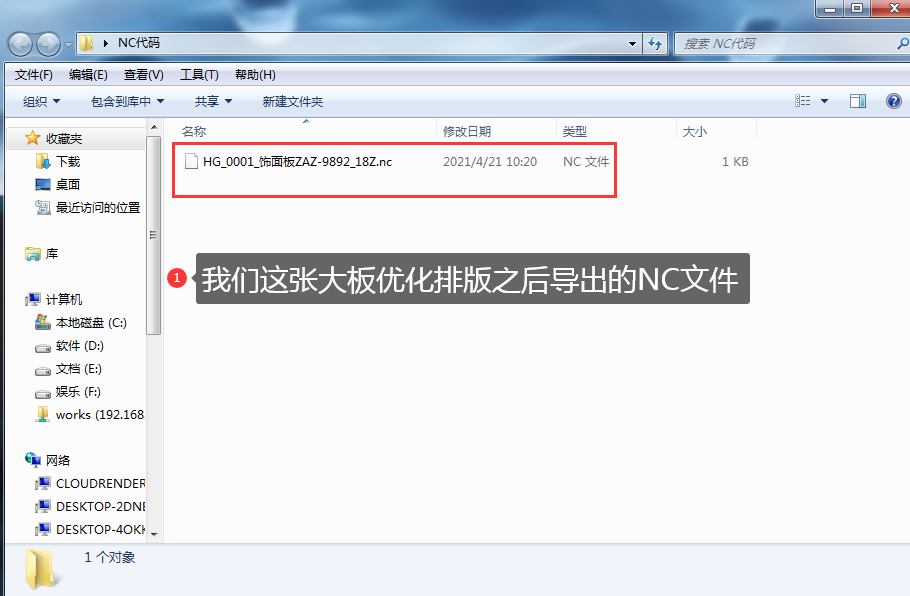

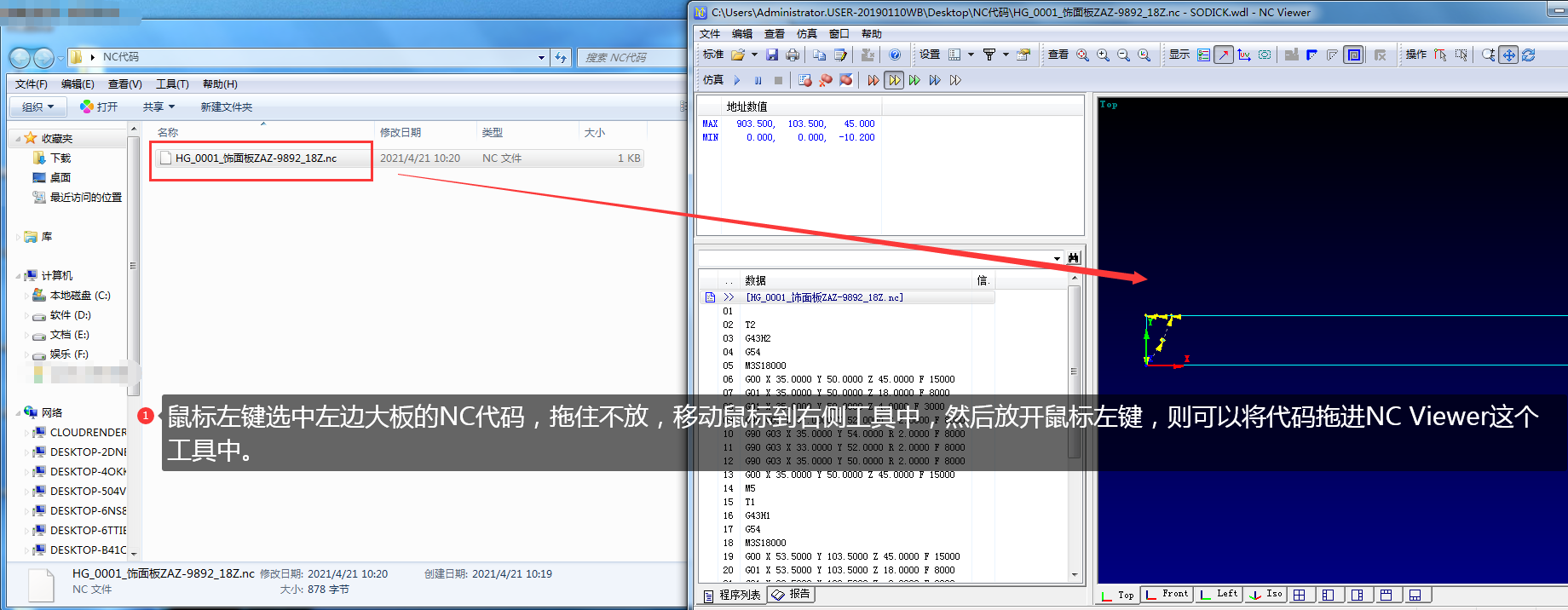

第1步:打开NCVIEWER5.2的工具,将我们需要查看孔深度所在的NC文件(比如:你需要查看第一张大板里面的孔深度,则你找到第一张大板的NC代码)拖进该工具界面中(将NC文件拖进工具中的方法:鼠标选中你需要查看孔深度的NC代码文件,鼠标左键按住不放,然后将鼠标移动到右侧蓝色界面中,然后放开鼠标左键,即可将NC文件拖进蓝色工具中。),如下图所示:

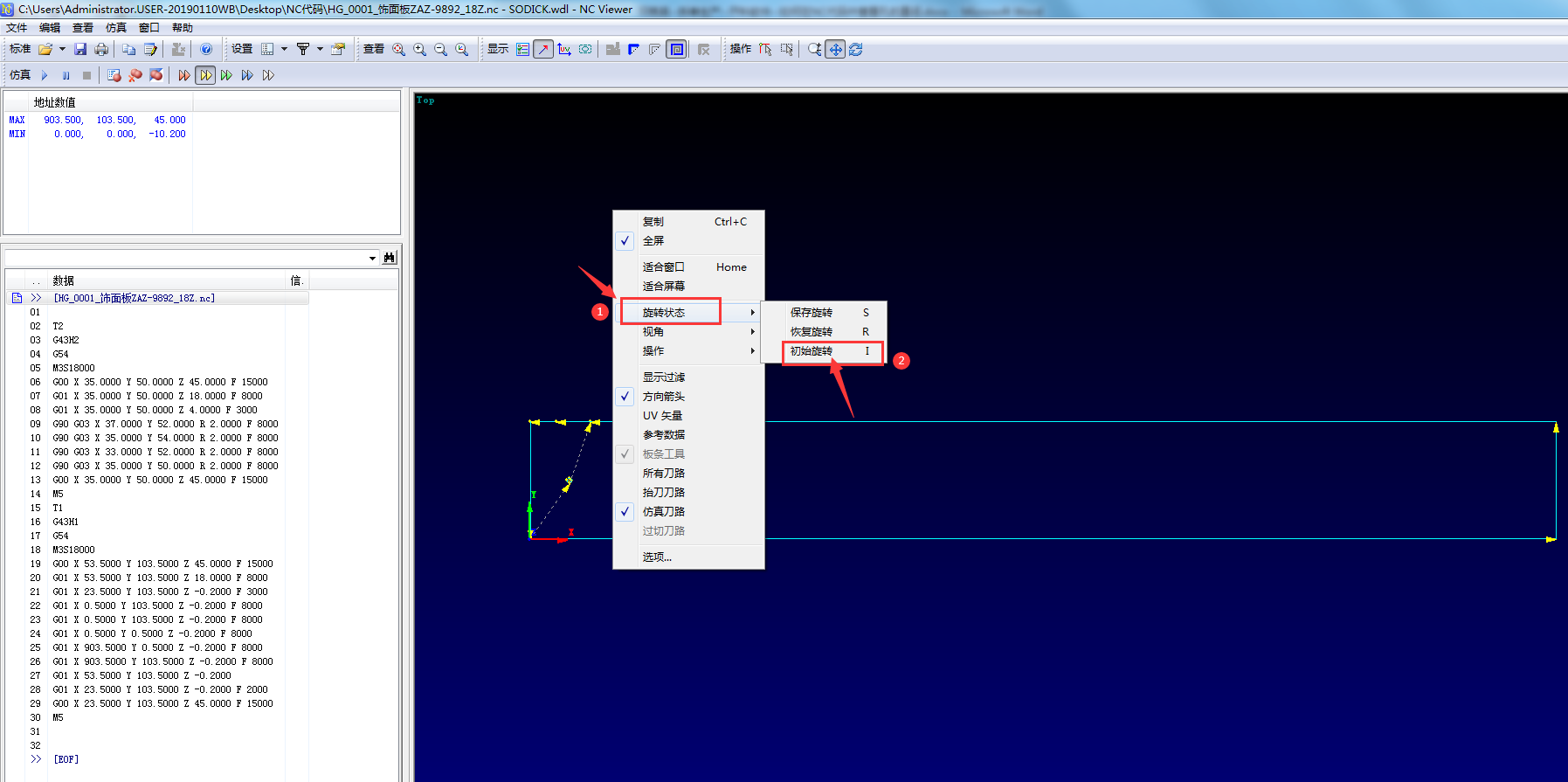

第2步:根据实际情况,为了方便直观地查看,我们可以在蓝色界面中,鼠标右键依次点击【旋转状态】--【初始旋转】,则我们导入进去的NC代码可以保持初始旋转,方便我们查看数据。如下图所示:

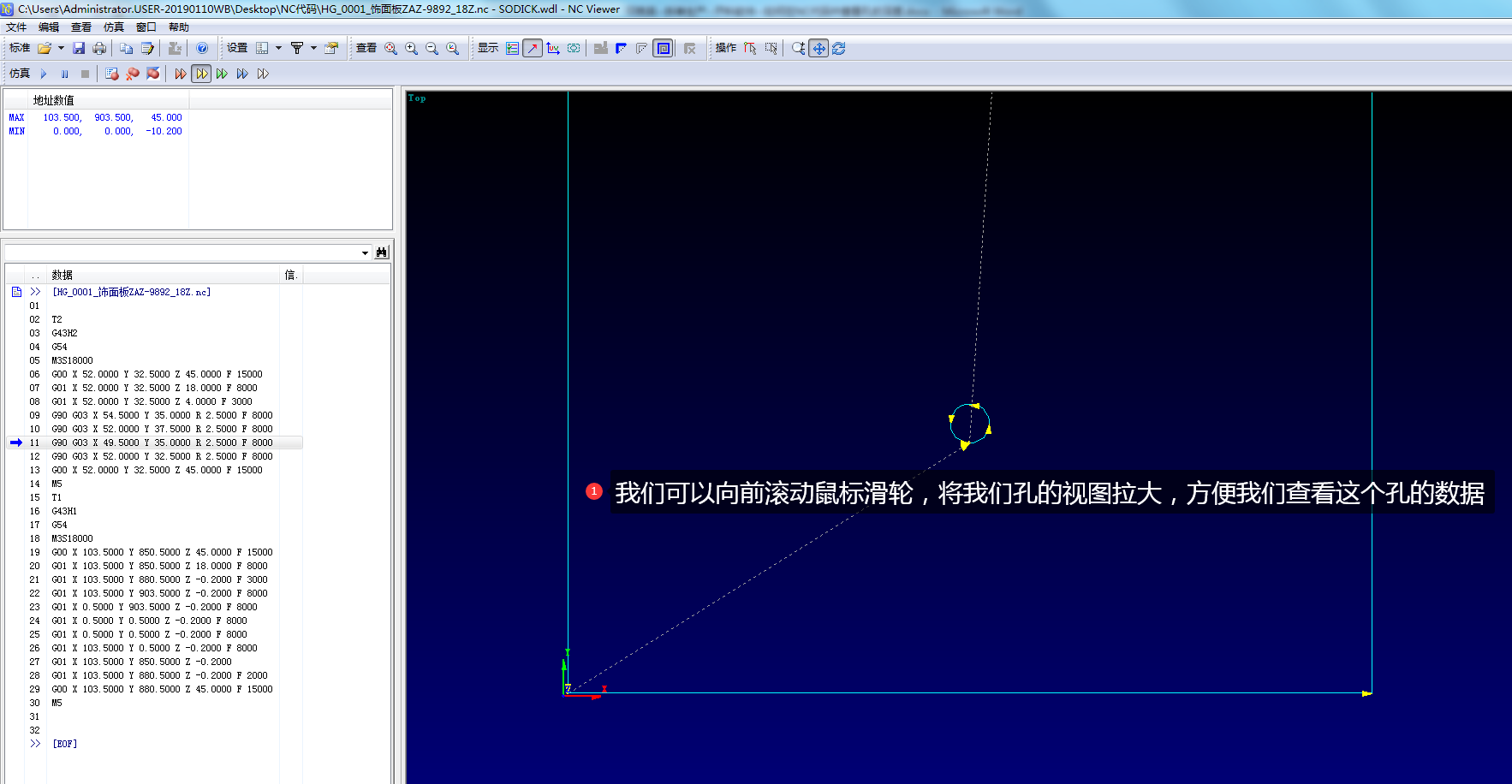

第3步:为了方便我们查看数据,我们可以滚动鼠标滑轮,向前滚动表示放大,可以在蓝色工具中,将板件放大,将孔的镜头拉大,如下图所示:
第4步:我们在蓝色界面中,先点击这个孔的任意一边,在左侧列表中即可对应查看选到的这个孔的边的坐标数据,从该行往上看,一直看到Z坐标,Z坐标表示刀加工的深度方向,如下图所示:
第5步:方便大家理解,我们每个Z坐标都向大家介绍一下,其中:

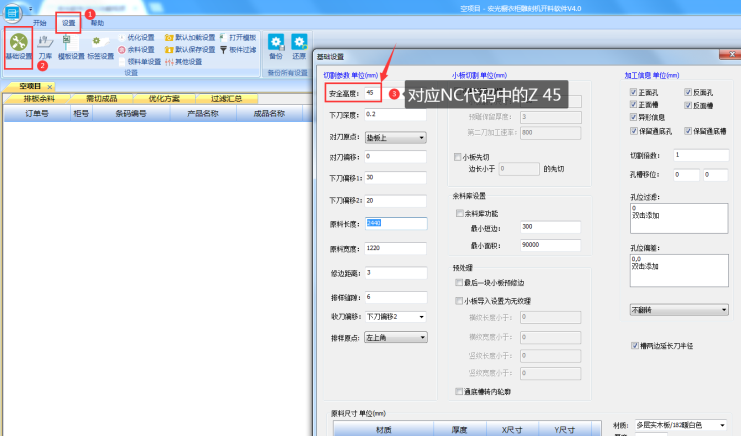

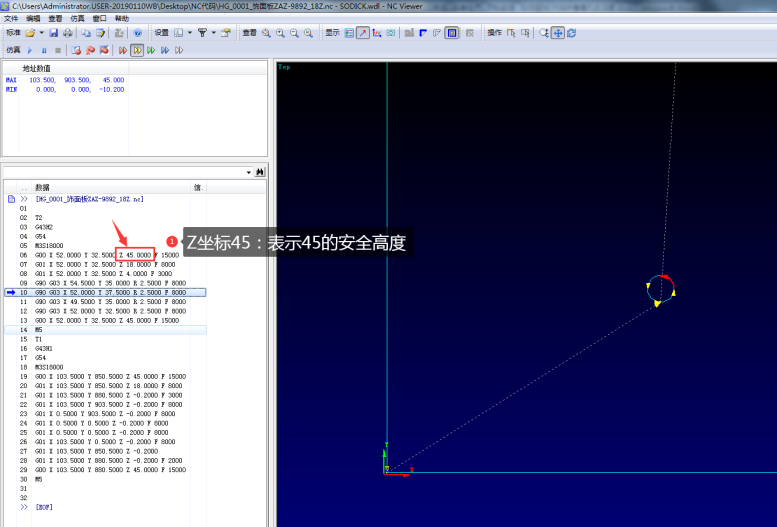

Z 45:表示45的安全高度,它对应开料软件里面基础设置的【安全高度】,如下图所示:

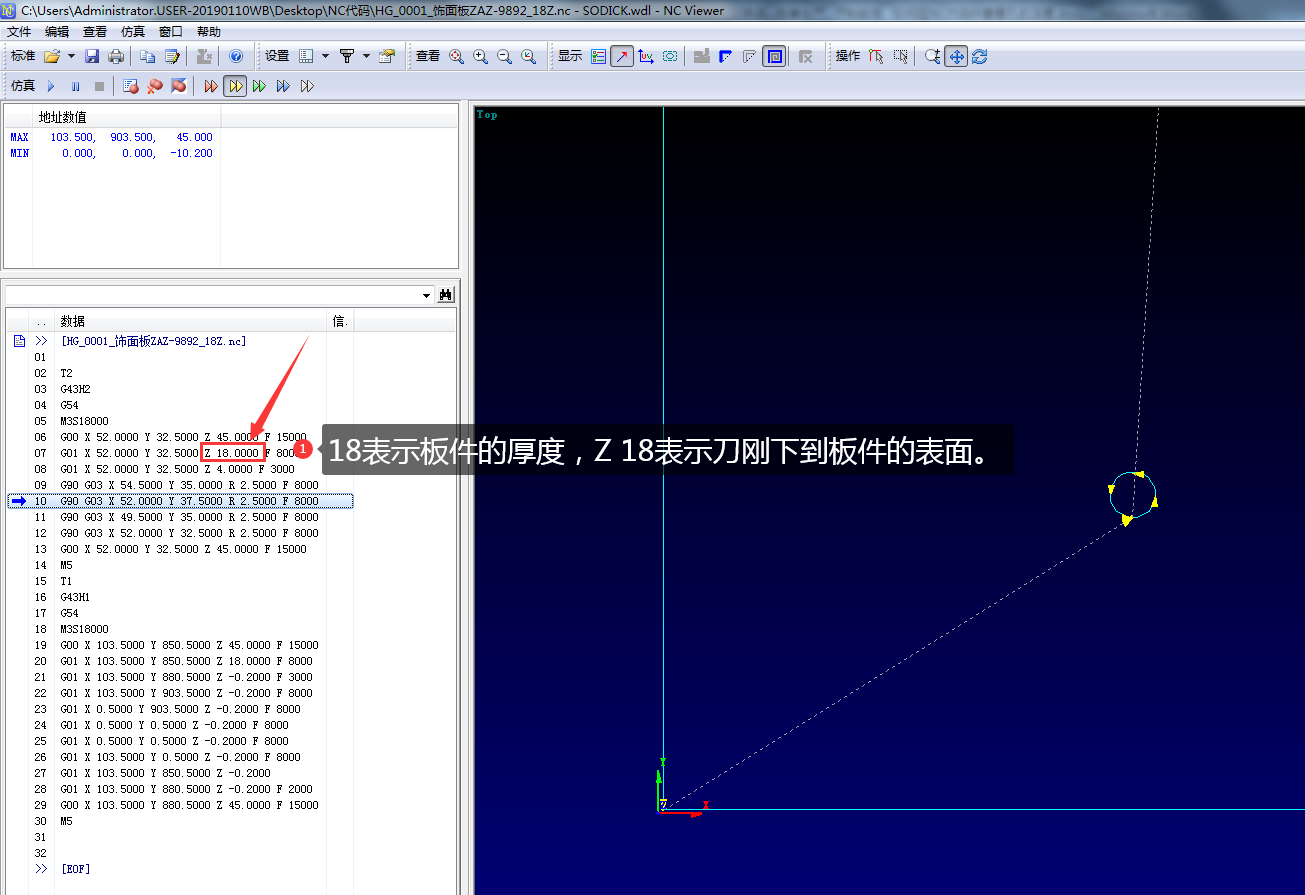

Z 18:18代表板件的板厚,表示刀刚下到板件的表面,如下图所示:

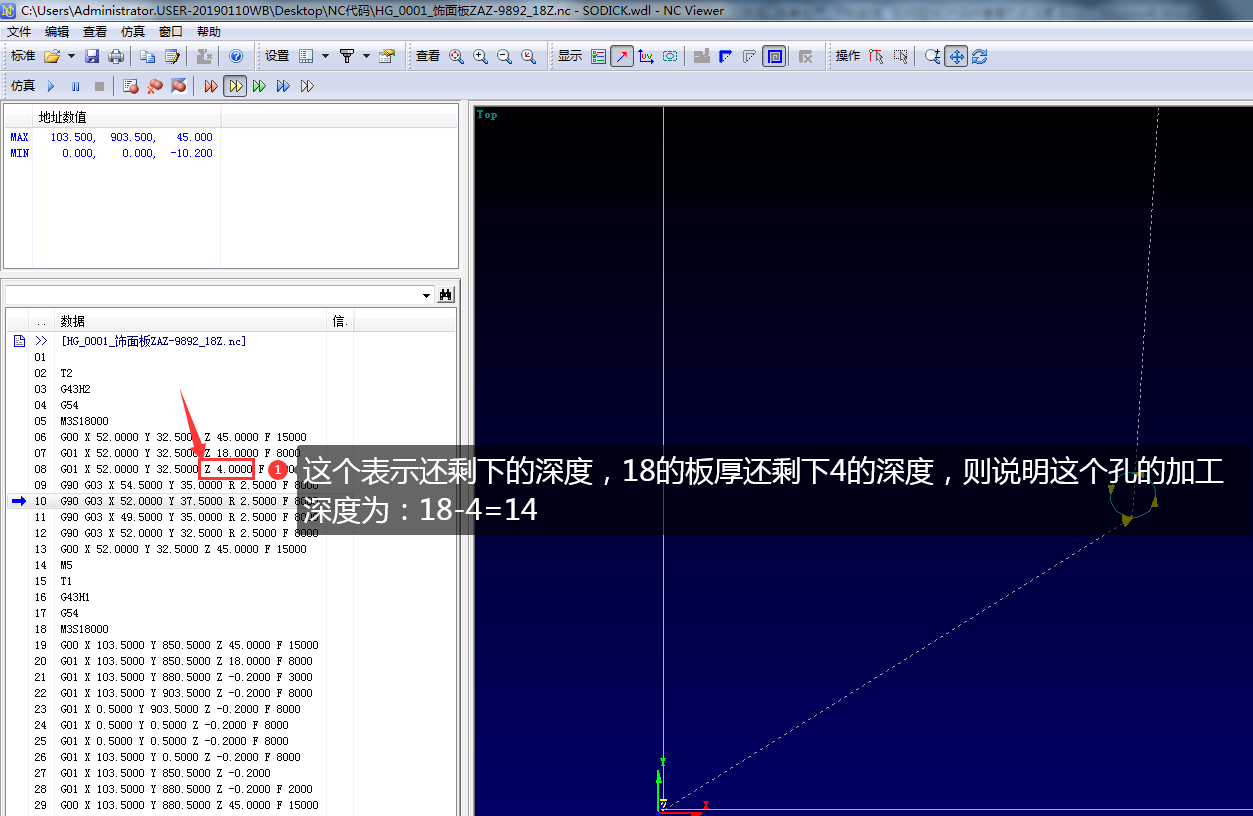

Z 4:4表示还剩下的深度,18的板厚,刀下去还剩下4的深度,则刀加工下去的深度为14(18-4=14),则表示这个孔加工的深度为14,如下图所示:
温馨提示:
1、如有其他问题,可联系人工客服处理或致电020-87384993,感谢您对宏光的支持。
