如何设置开槽

添加时间：2021-06-15 17:04:21 浏览：

知识点掌握：

操作步骤如下：

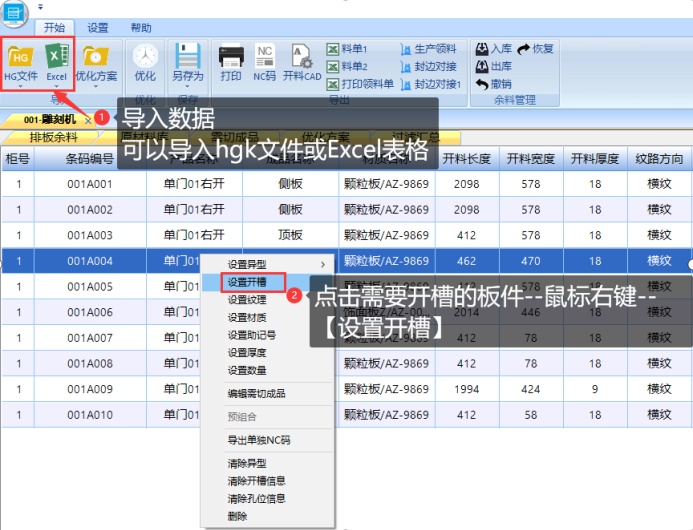

第1步：打开开料软件，导入数据，右键点击需要开槽的板件，选择下拉命令【设置开槽】，如下图：

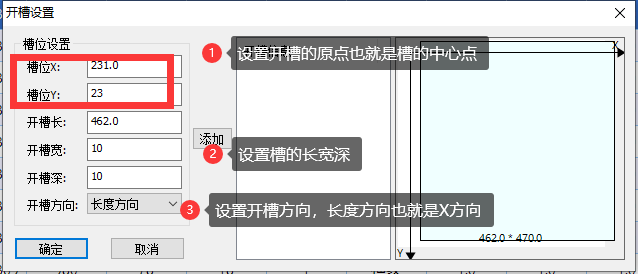

第2步：在开槽设置窗口进行数据设置，设置槽XY原点也就是槽的中心点，设置槽的大小，比如板件宽度为462要拉462槽长10槽宽10槽深的通槽，含槽距边28，那槽位X为231槽位Y为23，槽长槽宽槽深分别为462、10、10，开槽方向为长度方向也就是X方向，点击添加，如下图：

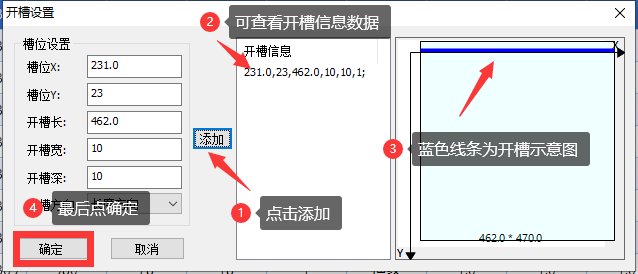

第3步：点击添加就可以得到需要的槽，可查看开槽信息，蓝色线条为开槽示意图，点击确定即可完成开槽设置，如下图：

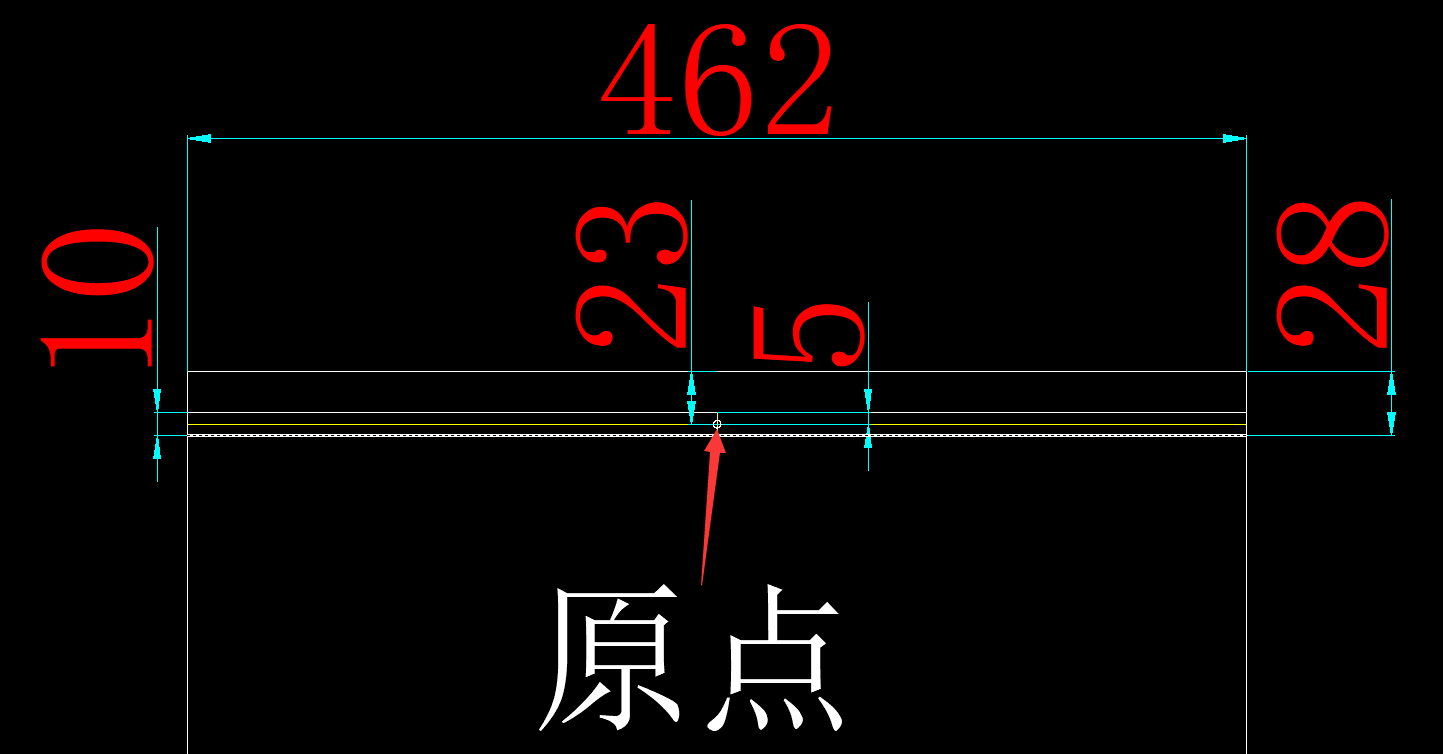

PS：开槽原点示意图，如下图

温馨提示：
