水平钻加工时如何看标签放板

添加时间：2022-08-29 15:42:20 浏览：

知识点掌握：
l 标签添加水平钻打孔放板所需要的标识内容
l 水平钻加工时如何看标签放板

一、标签添加水平钻打孔放板所需要标识内容的操作步骤：
第1步：打开开料软件的标签设置，点击修改模版，如下图（以80*50带排版图为例）：

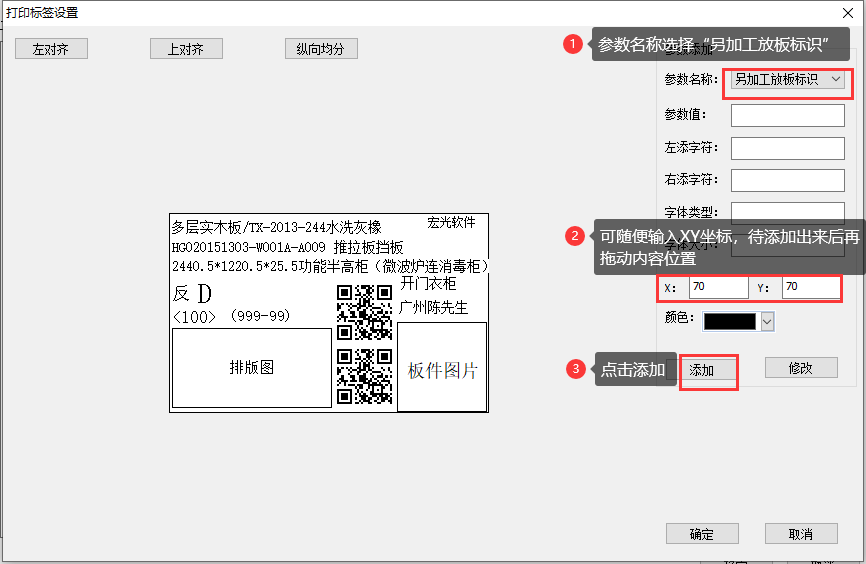

第2步：在修改模板界面中，按下图指引进行操作添加“另加工放板标识”：

第3步：添加出来后，选中放板标识，然后按住鼠标左键不放，直接拖动到合适的位置即可，如下图：

第4步：在修改模板界面中，按下图指引进行操作添加“翻转”标识：

第5步：添加完成后，点击右下方的“确定”，提示确定保存修改，点击“确定”即可，如下图：

二、l水平钻加工时如何看标签放板
前提：标签方向一定要贴对（标签上的排板图要与切完料板件方向一致）
第1步：先看“另加工放板标识”标识，确认加工边
有多少箭头标识，对应就有多少个侧边需要加工，按箭头从左到右顺序，最左边的箭头指向哪边，对应的那侧边先加工，如下图：

第2步：确认加工边后，此时究竟是标签面朝上还朝下放板上去加工，要看“翻转”标识：
带“反”字的标签，说明开料排板是有翻转，此时需要将标签面向下放板上去打孔；
没有“反”字的标签，则将标签面向上放板上去加工。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
