如何设置使用U型隐形件

添加时间：2023-03-07 11:48:52 浏览：

掌握知识点：
l 设计软件如何设置U型隐形件
l 开料软件刀库如何设置开U型隐形件的专用刀

一、 设计软件如何设置U型隐形件
操作步骤：
第1步：哪张板需要用U型隐形件的，选中它，在自定义连接件里点击它的其布置方案，如下图：

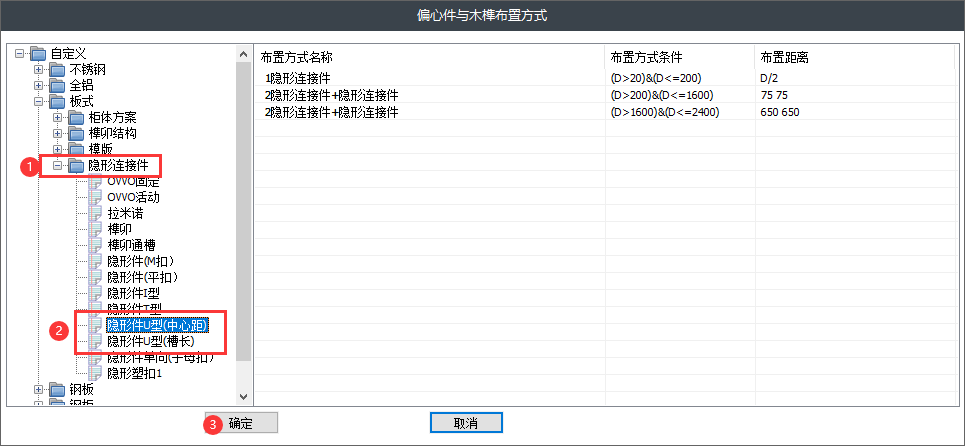

第2步：在弹出的连接件方案库中找到U型隐形件的布置方案，选中后点击【确定】，如下图：

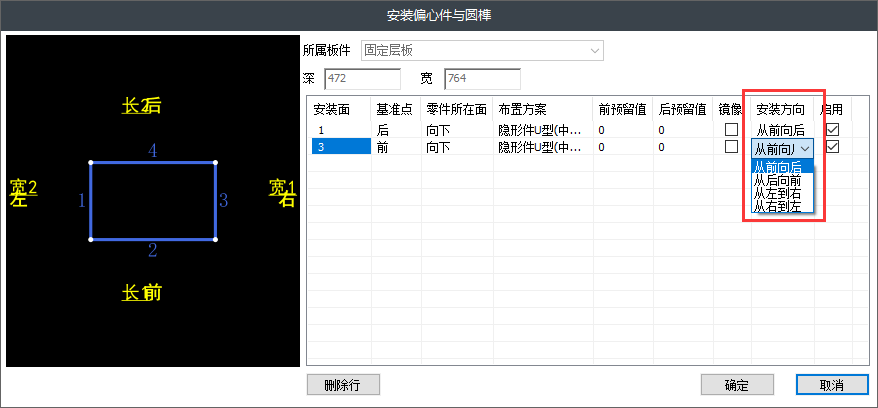

第3步：必须要设置U型隐形件的安装方向，比如层板用U型隐形件，它的安装方向一般是从前向后推板进行安装的，则连接件设置里就设置为“从前向后”，如下图。注意一定要对应实际安装时的安装方向。

补充说明：如其他相同方向的板也需要用U型隐形件，可以用格式刷功能中的连接件刷；若是某些板件默认要用U型隐形件的，可以参考《设置默认的连接件方案》：http://www.techtimesun.com/show-156-560-1.html

二、 开料软件刀库如何设置开U型隐形件的专用刀
操作步骤：

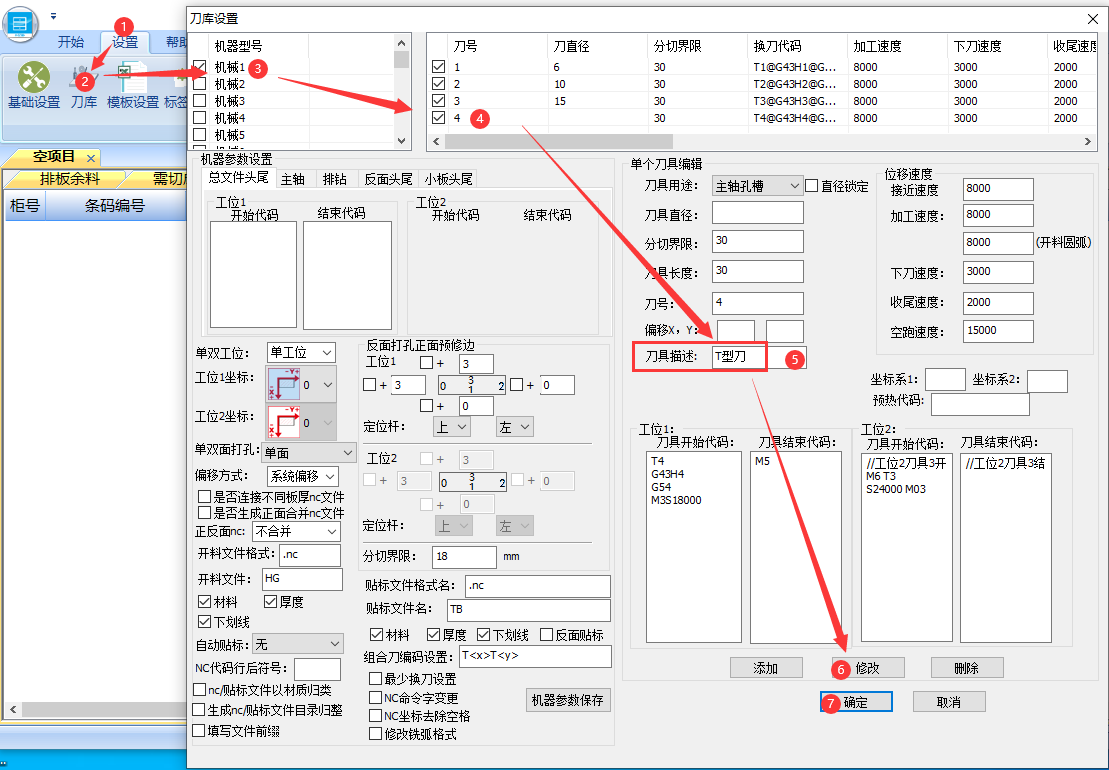

第1步：打开开料软件的刀库，下图以4号刀装U型隐形件专用刀为例，在要4号的刀具描述那填上“T型刀”，刀直径不用管，按下图顺序操作就可以了。

补充说明：如需要侧孔机打隐形件板件的侧边孔，要确认侧孔机是否与软件对接成功了，侧孔机要扫码进行加工。
