极速拼柜生成的薄背板检测时都提示板件干涉处理方法

极速拼柜生成的薄背板检测时都提示板件干涉处理方法
知识点掌握:
掌握极速拼柜生成的薄背板检测时都提示板件干涉处理方法。

薄背板干涉问题如图所示:

操作步骤如下:

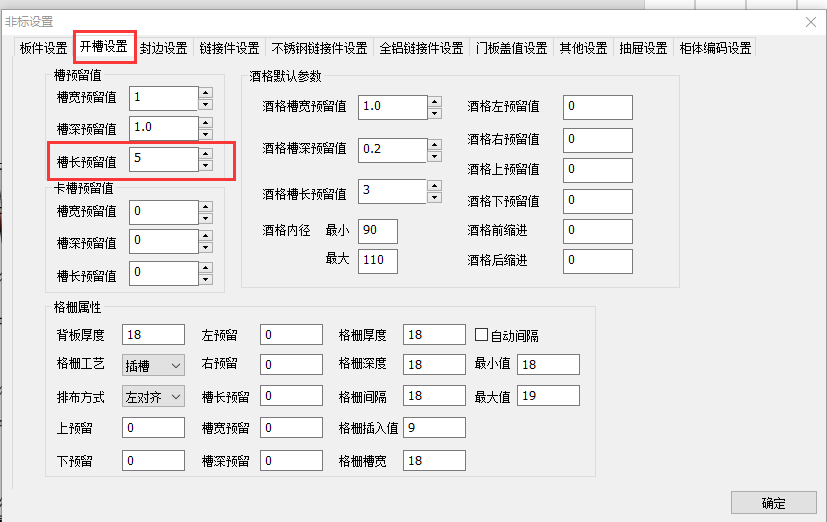

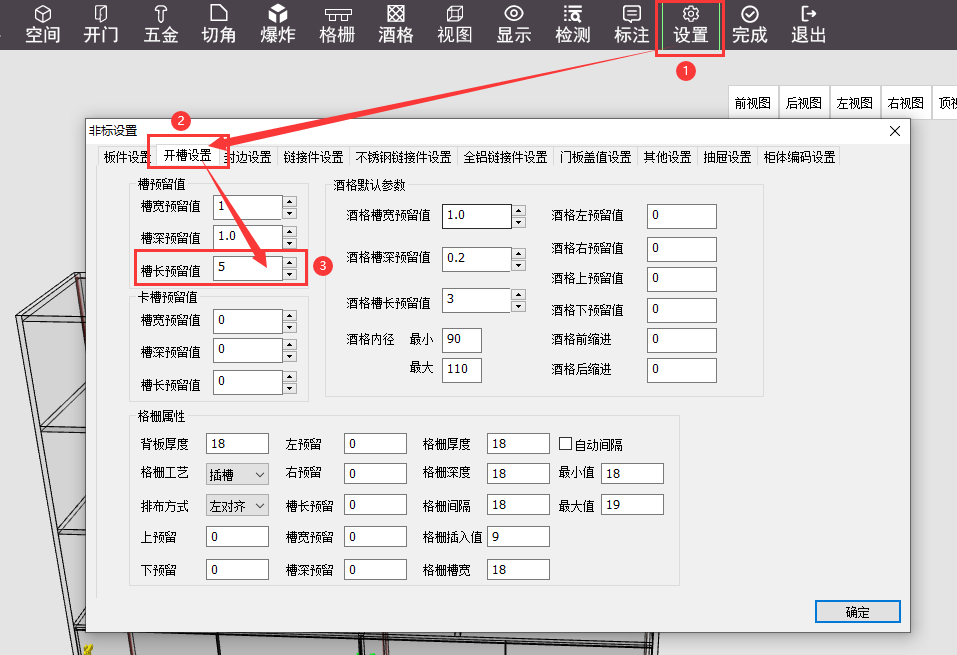

第1步:进入【极速拼柜】界面在上方菜单栏点击--【设置】--【开槽设置】--【槽长预留值】--查看槽长预留值的数值是多少?比如是5,那么这时两个薄背板接触的地方就会干涉了。如下图所示:

原理:

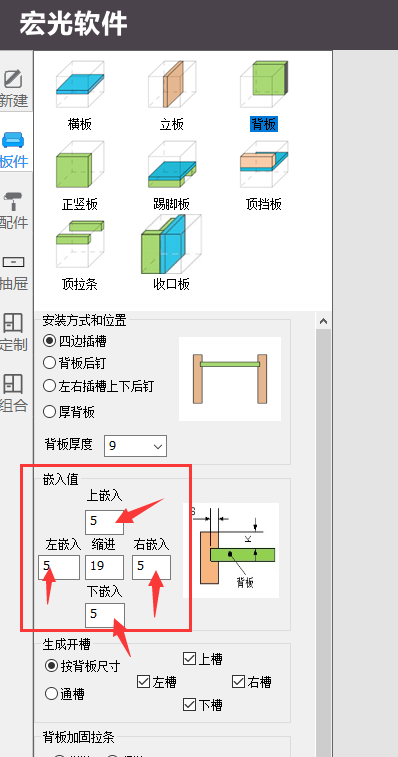

实际槽长=嵌入值+槽长预留值,假如嵌入值默认是5,槽长预留值是5,那么实际槽长=5+5=10,当18厘中立板左右都生成薄背板时,那么左边背板槽长10+右边背板槽长10=20,20大于板厚18了,所以就会提示干涉。如下图所示:

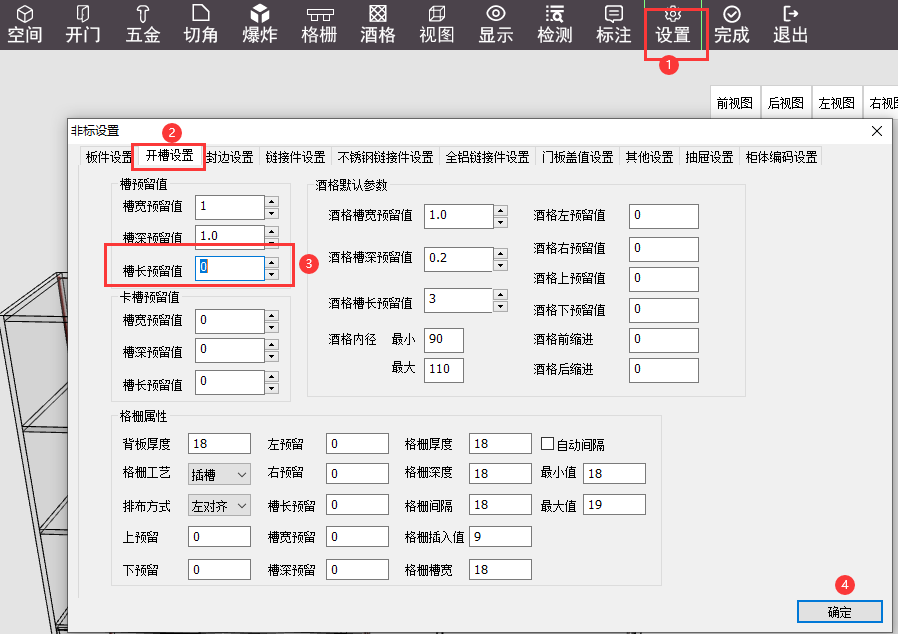

第2步:在【设置】-开槽设置】--【槽长预留值】将槽长预留值设置为0,接着点击【确定】。如下图所示:

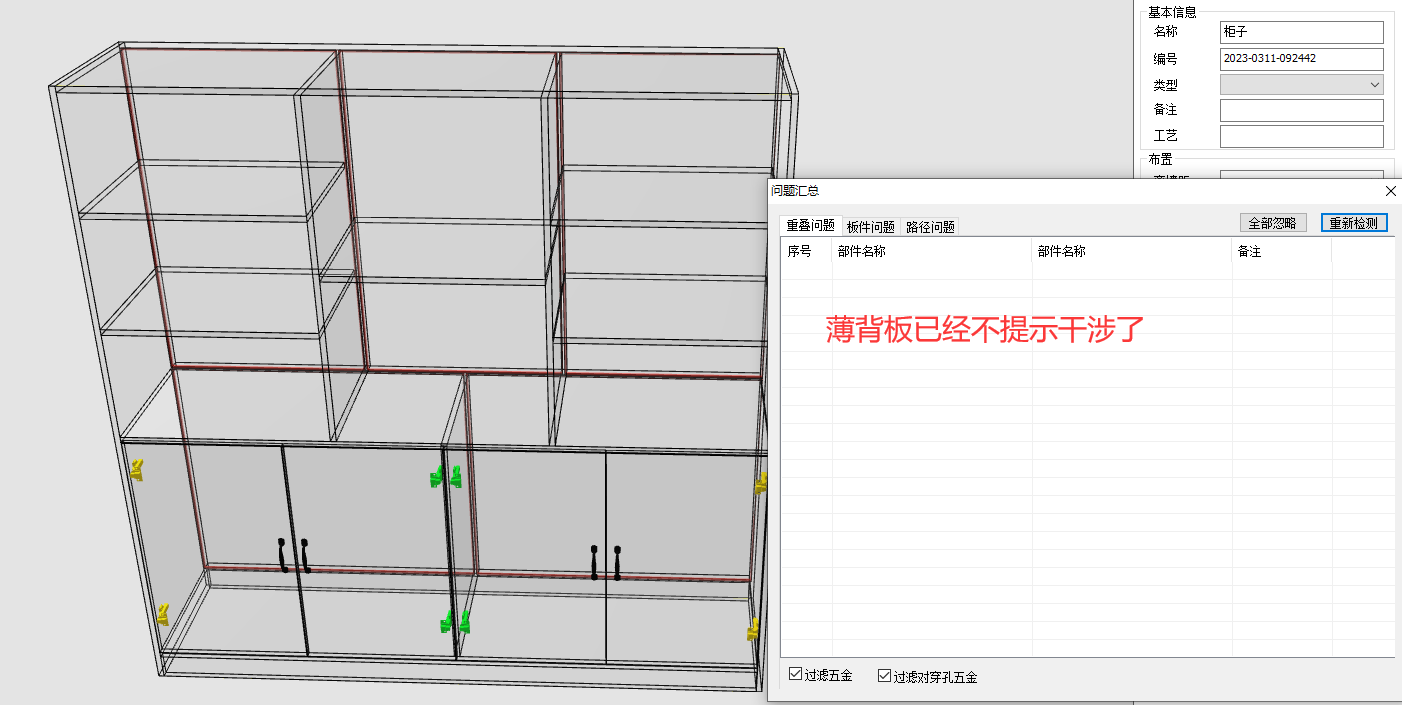

第3步:接着我们将之前提示干涉的背板删除掉,重新生成背板,再重叠检测。
