如何检查封边拉手门板数据

添加时间：2023-07-15 16:07:57 浏览：

知识点掌握：
掌握如何通过【检查数据】功能来检查封边拉手门板数据，因为封边拉手通常是要扣除铝材封边厚度的，但是实际是扣了多少呢？那么我们就需要通过检查数据来查看铝材封边扣减量。

操作步骤如下：

第1步：我提前做了一个使用封边拉手的F拉手门板样式的柜子，以右门板为例来演示。我们看到右门板的左边是装了封边拉手的，也就意味着这个门板左边是装封边拉手的，是不要封常规的封边条的，左边扣减铝材封边厚度即可，那么怎么查询左边的铝封边具体扣了多少数值呢？如下图：

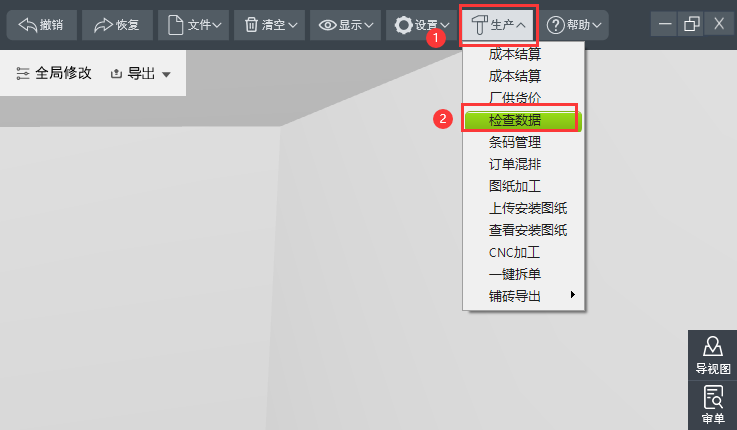

第2步：点击软件上方的【生产】--【检查数据】。如下图：

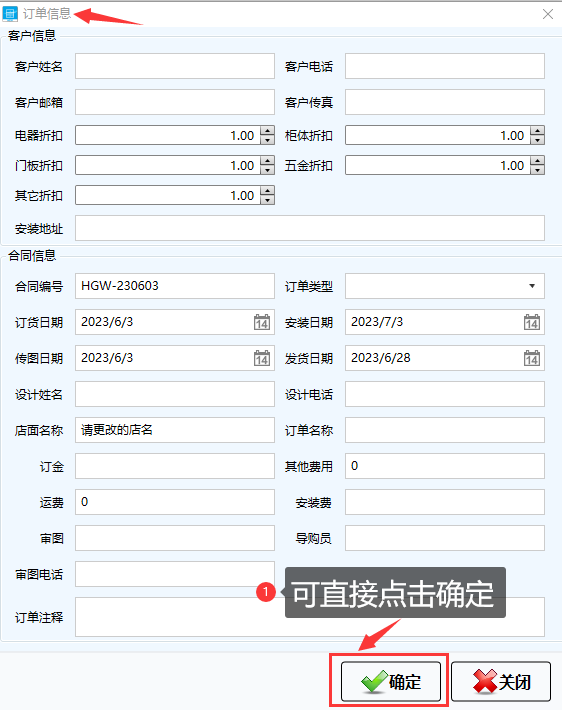

第3步：在弹出的【订单信息】窗口中，直接点击【确定】。如下图：

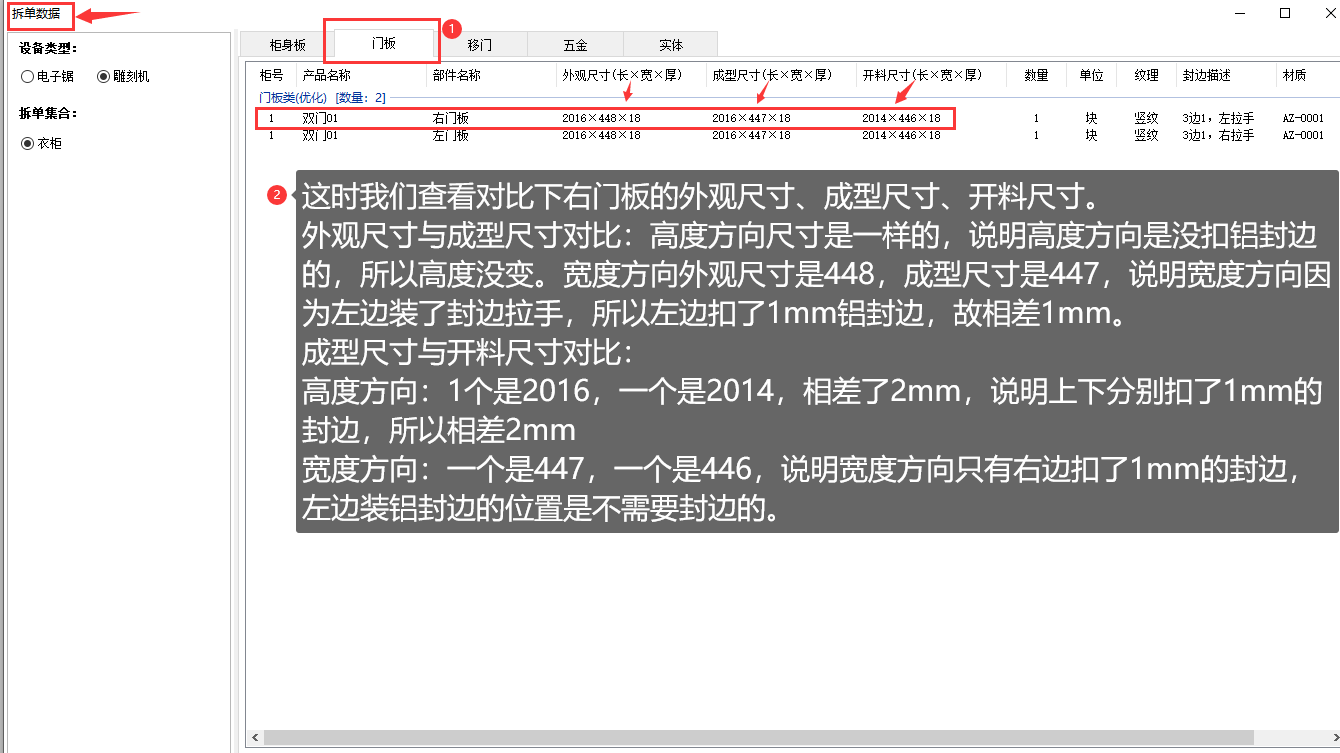

第4步：在弹出的【拆单数据】窗口中，点击【门板】，接着对比下门板的外观尺寸、成型尺寸、开料尺寸，便不难算出铝封边扣减数值是多少了。如下图：

外观尺寸：指装好拉手等五金配件后最终的外形尺寸，比如是封边拉手门板的话，是指开好料，封好边，装好封边拉手后最终得到的外形尺寸，那么这个尺寸是包含铝封边的。

成型尺寸：指开好料，封好常规封边条之后的尺寸。

开料尺寸：只切割时的开料尺寸。

简而言之：外观尺寸与成型尺寸的区别就在于前者额外加了五金配件后得到的尺寸，只要两者一比较就知道五金的扣减值是多少了。

假如不需要安装任何五金配件，那就意味着不需要额外预留装五金的尺寸出来，所以这时的外观尺寸和成型尺寸是一致的。
