如何用添加柜灯生成阵列孔

添加时间：2023-10-17 10:03:55 浏览：

知识点掌握：

掌握如何用添加柜灯生成阵列孔。

文档说明：
本文档主要是介绍如何用添加柜灯生成阵列孔。
操作思路：
1：设置孔的直径、深度；
2：设置孔的数量和孔间距；
3：设置孔到板边的距离；
4：设置孔打在板件哪个面；
5：确定没问题先添加后确定；
6：最后导出图纸加工检查数据。
操作步骤如下：
第1步：进到软件三维房间或者极速拼柜界面，在板件模式状态下，选到板件右键点击【添加柜灯】，如下图所示：

第2步：在弹出的【灯光系统】界面中，切换到【引孔】目录。举个例子，我们需要在当前这块板的正面打3个孔，孔中心距离板后面为100,3个孔孔中心相距150，距离板边也是150，孔直径和深度都为10，如下图所示：

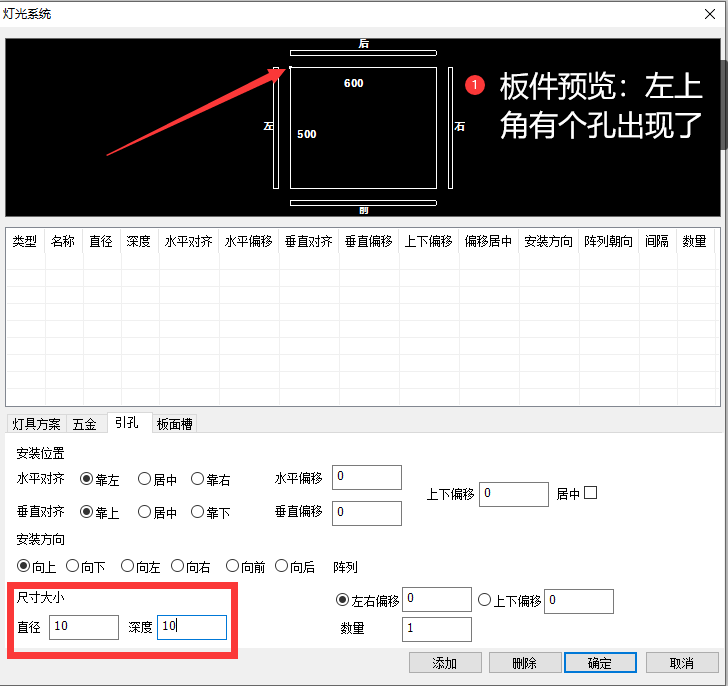

第3步：我们先在【尺寸大小】中输入孔的直径10，深度10，输入之后在板件预览图中就可以看到默认添加出来的孔位置，如下图所示：

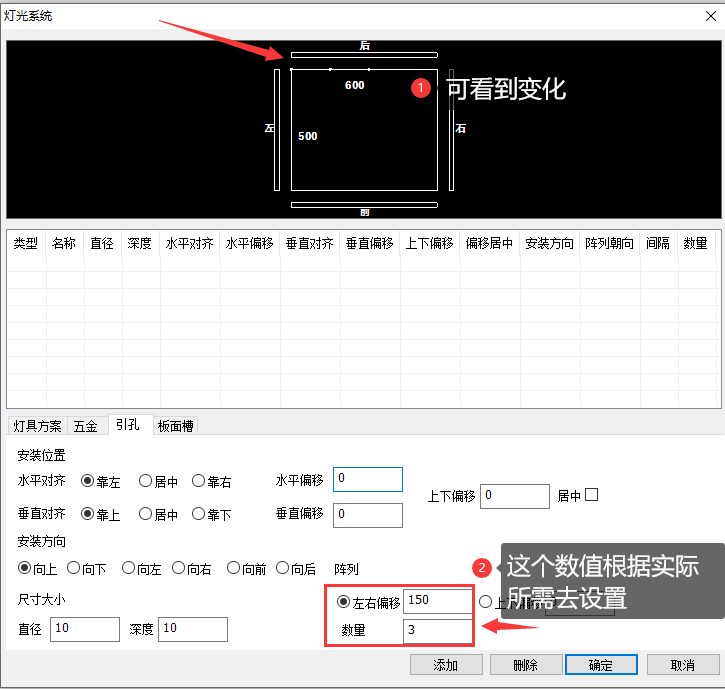

第4步：在右侧数量输入3，表示需要添加3个孔，孔中心之间的距离在【左右偏移】中输入150，表示横向距离三个孔中心间距是150，如下图所示：

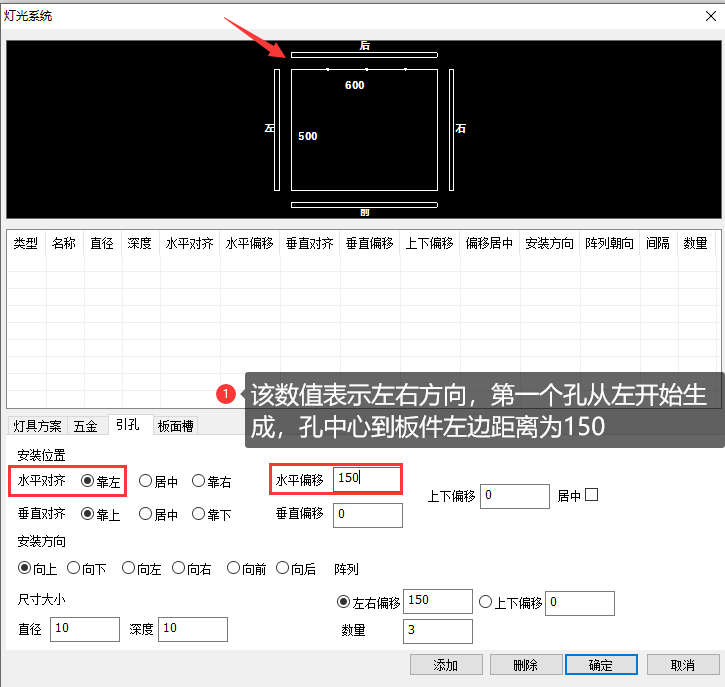

第5步：刚刚是确定了3个孔中心之间的距离，接着确定孔中心到板边的距离。【水平对齐】切换到【靠左】，表示从左往右开始排，离板件左边的距离为150，则在【水平偏移】中输入150,如下图所示：

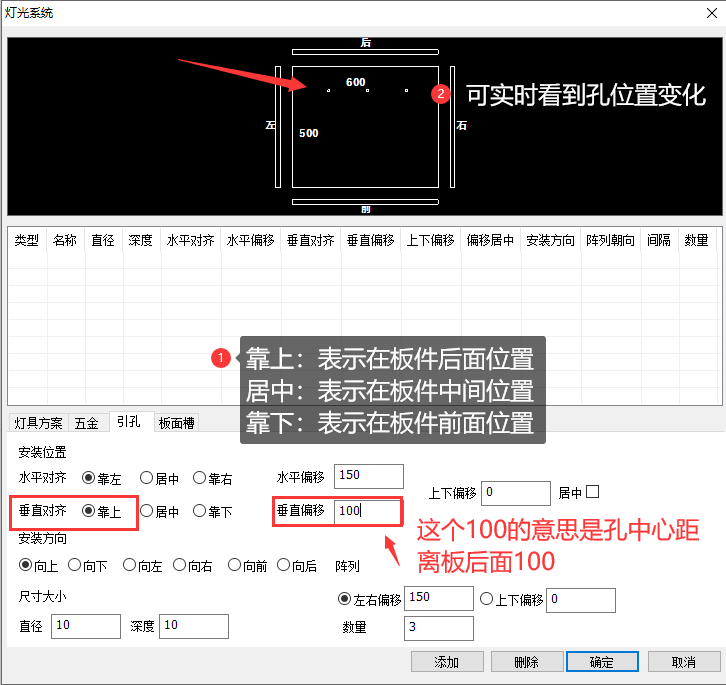

第6步：左右方向的孔位置确定好了，接着需要确定孔在板件前后的距离，通过【垂直对齐】切换到【靠上】，【垂直偏移】处输入100，表示孔中心距离板件后面100，如下图所示：

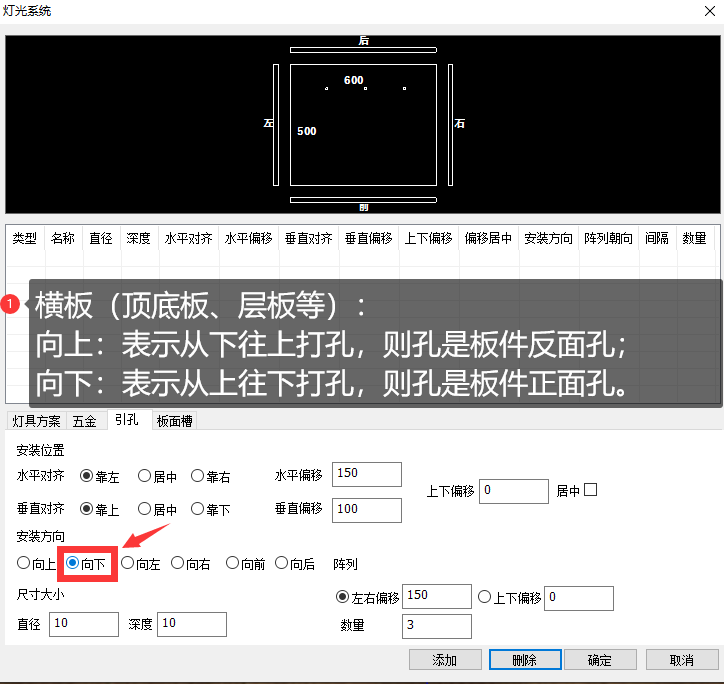

第7步：孔的位置确定好了，接着设置孔打在板件的哪个面，我们需要孔打在这块板的正面，则设置安装方向为【向下】，如下图所示：

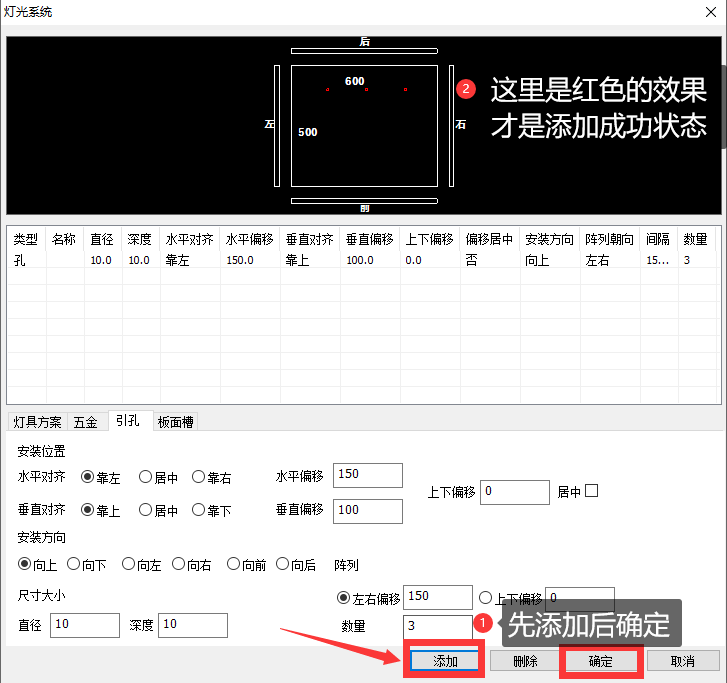

第8步：通过板件预览效果看到孔位置没有什么问题之后，接着点击【添加】再点击【确定】，如下图所示：

第9步：添加之后，按F3透视图可以看到三个针线，软件用针线表示孔的数据，如下图所示：

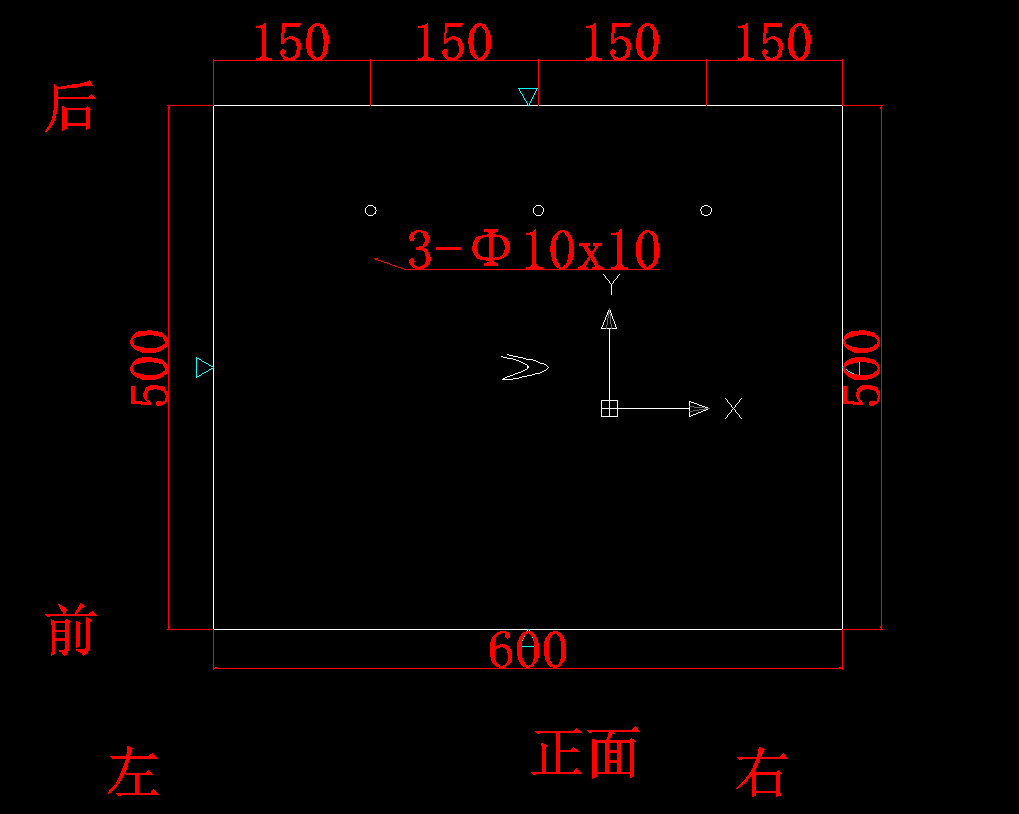

第10步：添加完成之后，导出图纸加工检查下，添加出来的孔位是不是我们实际所需的，如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
