如何修改层板托的直径

添加时间：2023-10-28 16:44:11 浏览：

知识点掌握：

文档说明：
本文档主要是介绍如何修改层板托的直径。

操作步骤如下：
第1步：进入极速拼柜界面，依次点击【产品后台】-【五金库】，如下图所示：

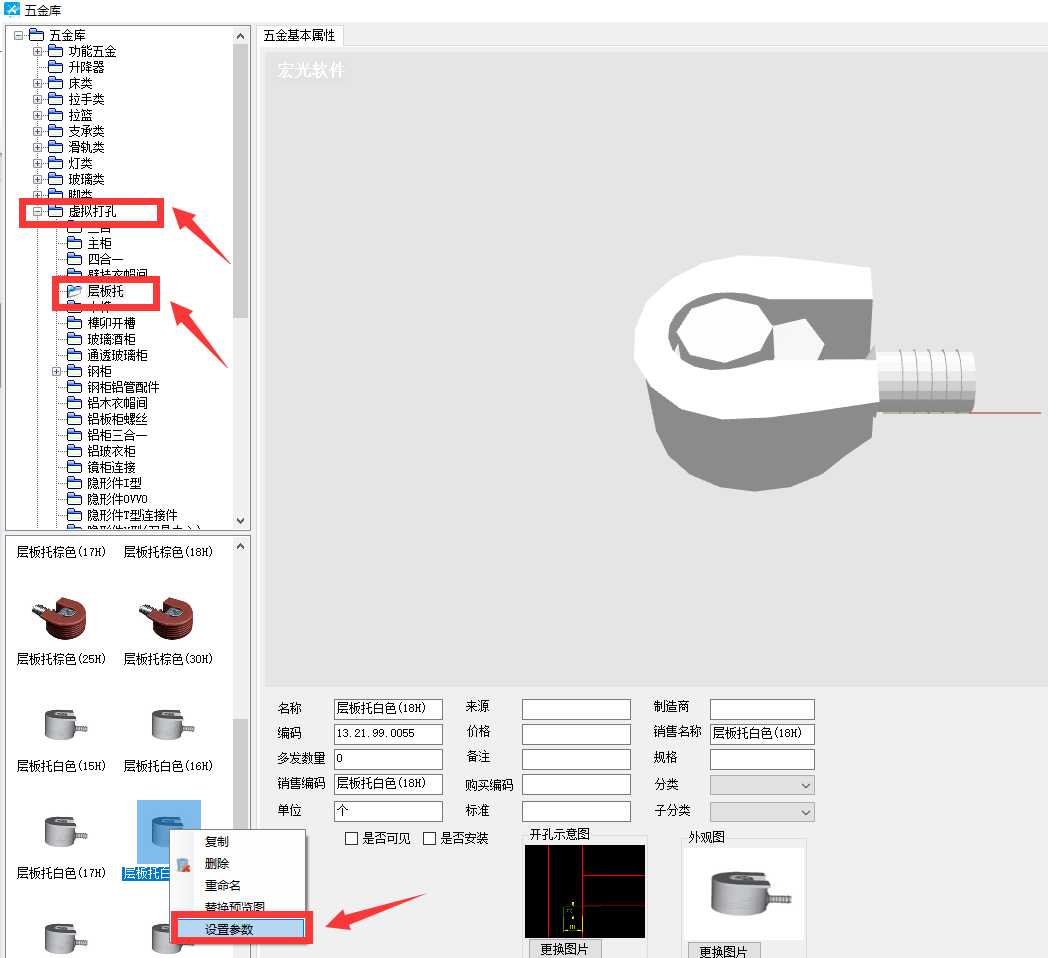

第2步：在五金库界面中，依次点击【虚拟打孔】--【层板托】，在这个目录中找到自己所需的层板托配件，当前以18板厚单排孔的层板托为例进行演示，选到层板托，右键点击【设置参数】，如下图所示：

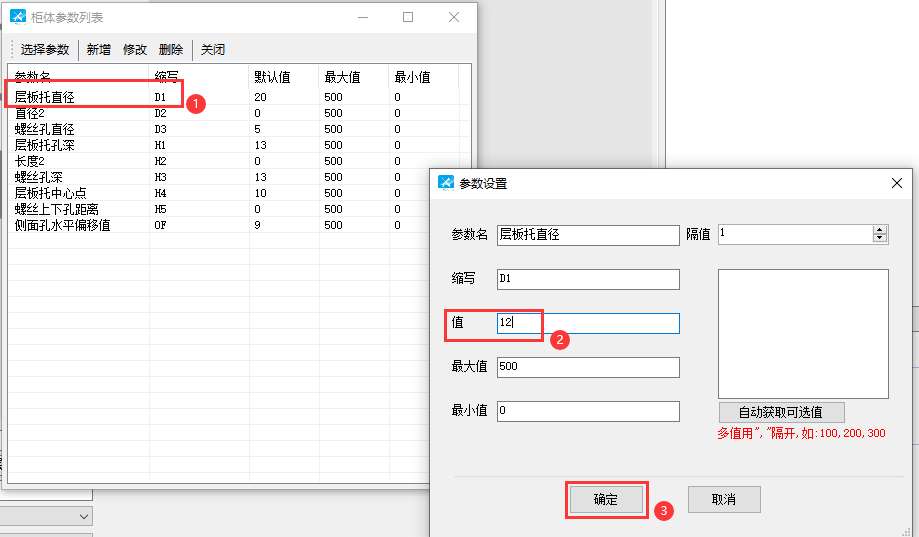

第3步：进到参数界面，双击【层板托直径】这个参数，默认是20，可以将它改成自己所需的大小，比如改成12表示直径为12，设置好之后点击【确定】，如下图所示：

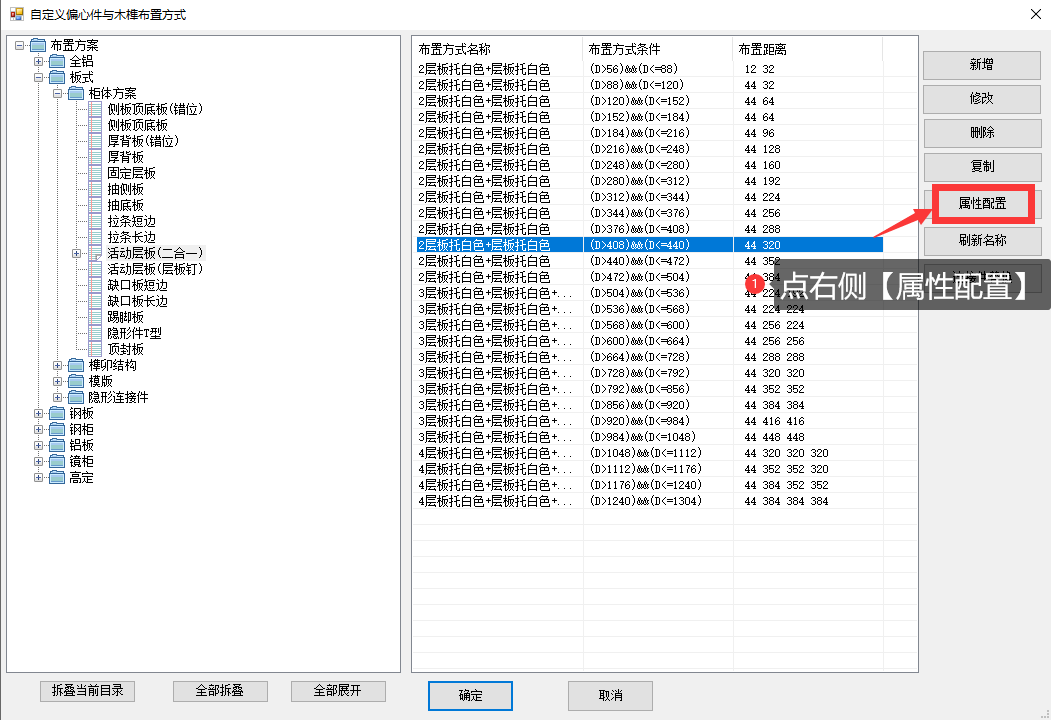

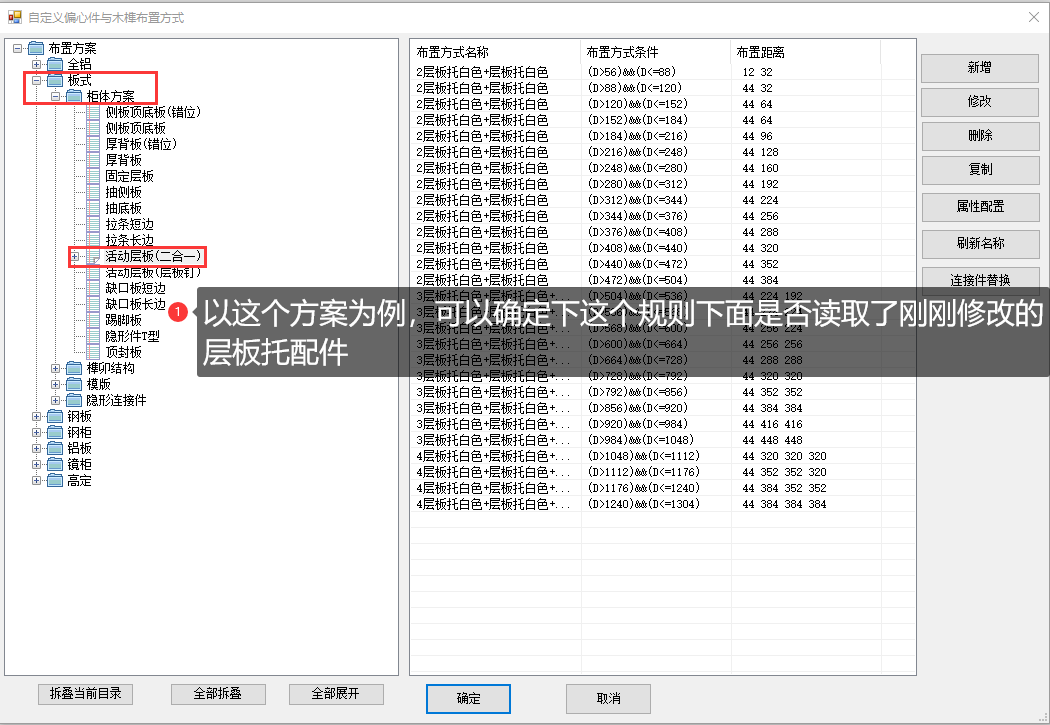

第4步：进到连接件规则库，查看连接件规则是否读取了刚刚所改的层板托配件，如果没有读取，则需要设置配套下，如下图所示：

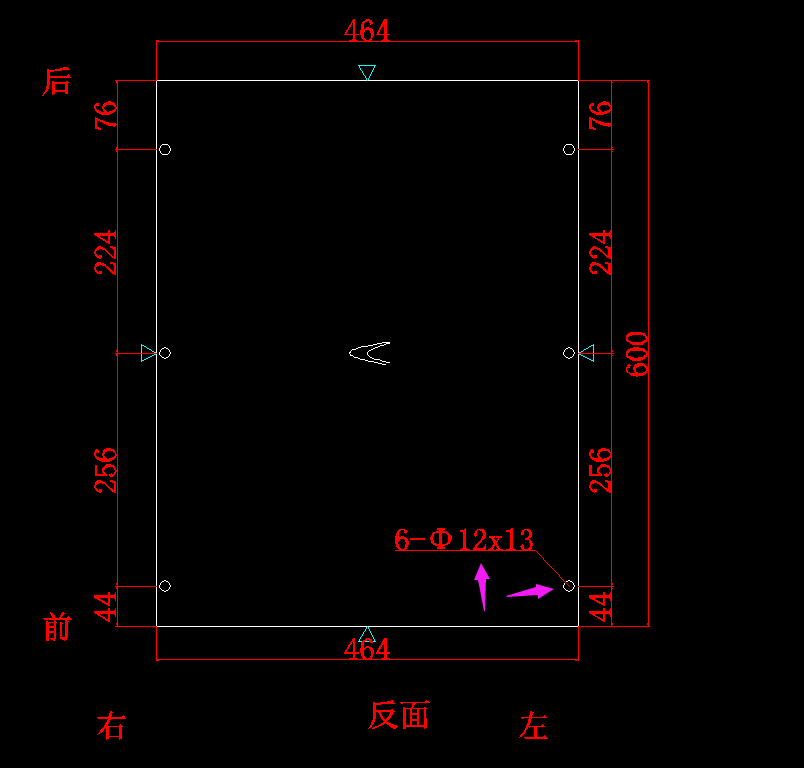

第5步：调整好之后，导出图纸加工，检查下层板托的直径是否已经修改正常，如下图所示层板托孔的直径已经修改成功，是12的了，如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
