如何设置抽屉的槽宽槽深预留值

添加时间：2023-11-30 17:56:52 浏览：

知识点掌握：

掌握如何设置抽屉的槽宽槽深预留值。

文档说明：
本文档主要是介绍如何设置抽屉的槽宽槽深预留值。

操作步骤如下：
第1步：进入极速拼柜界面，依次点击【产品后台】-【功能件库】，如下图所示：

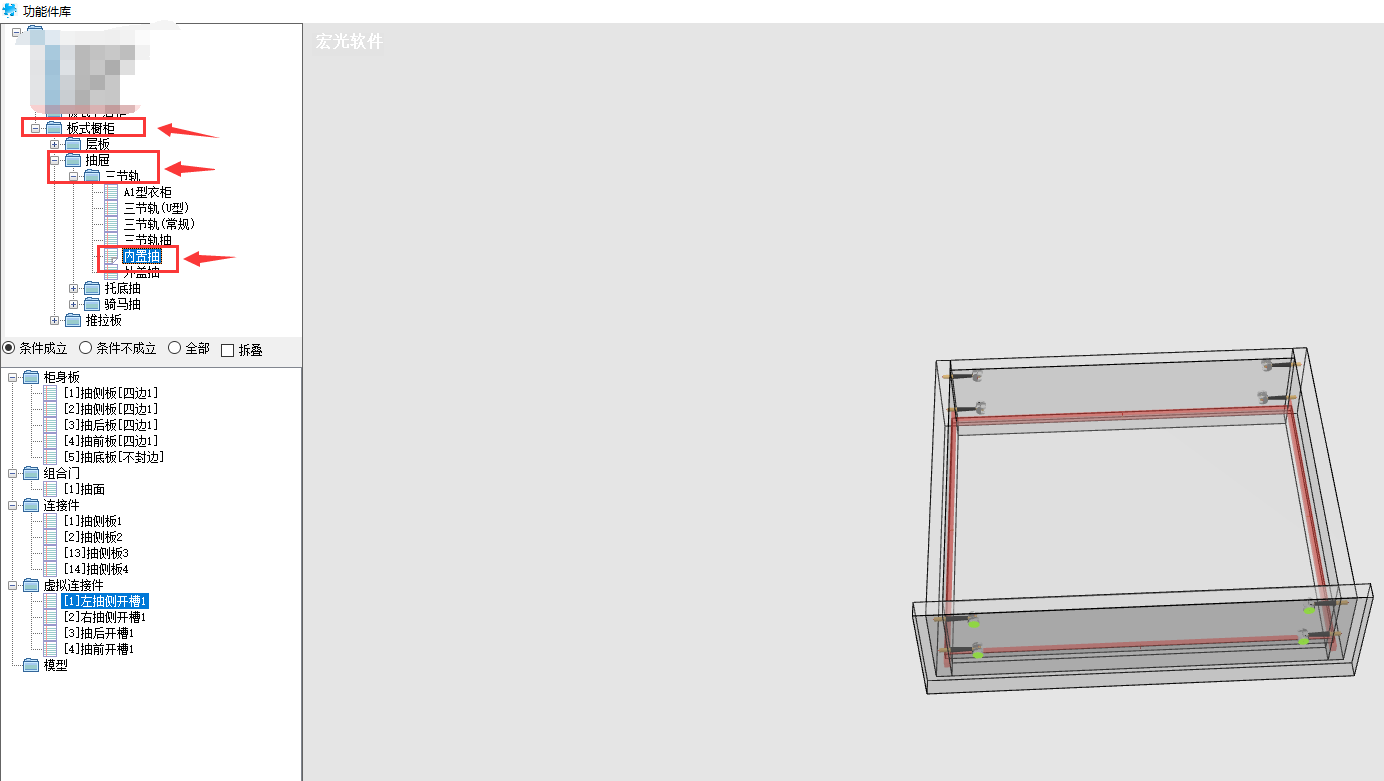

第2步：在功能件库中，依次点开自己想设置槽预留值的抽屉，直到软件中间界面有抽屉才是点开了。当前我们依次点击【板式橱柜】--【抽屉】--【三节轨】--【内置抽】，如下图所示：

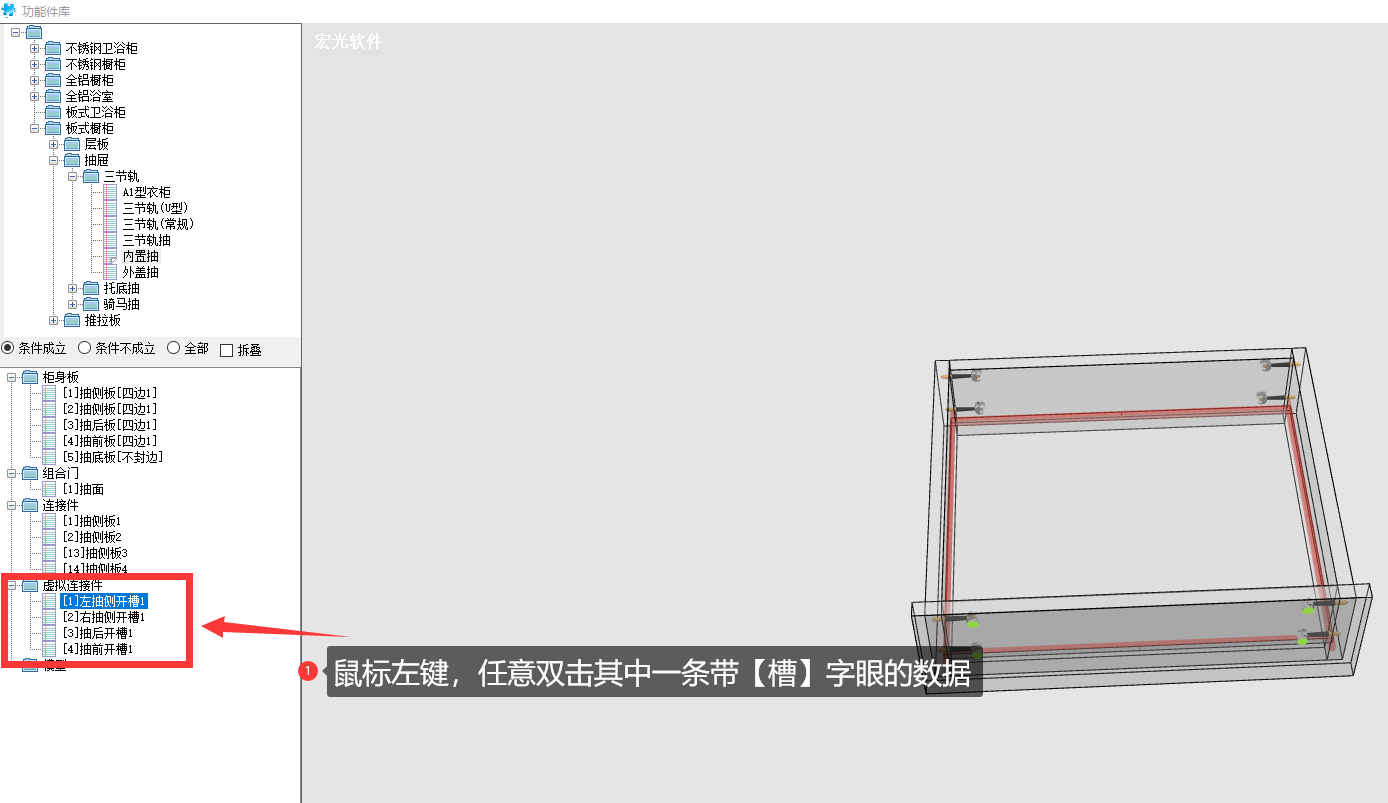

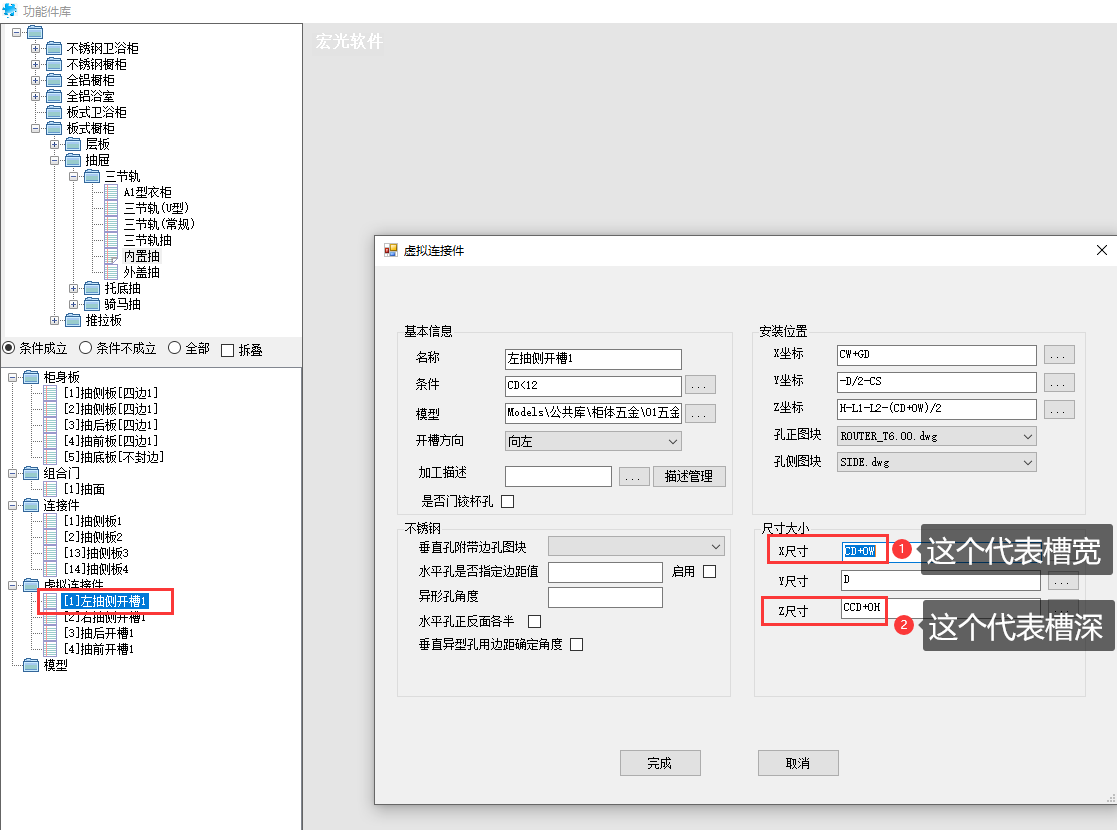

第3步：在改之前，可以先查看下抽屉槽宽和槽深分别是怎么录的,知道怎么录了，就知道对应该改哪些参数。将抽屉点出来之后，看到软件左下角有虚拟连接件的目录，任意双击点开其中一条槽的数据，在弹出的界面中，只需要查看界面右下角显示的尺寸即可。其中X尺寸表示槽的宽度尺寸，Z尺寸表示槽的深度尺寸，我们改抽屉槽尺寸，一般只需要改槽宽和槽深预留值就行，如下图所示：

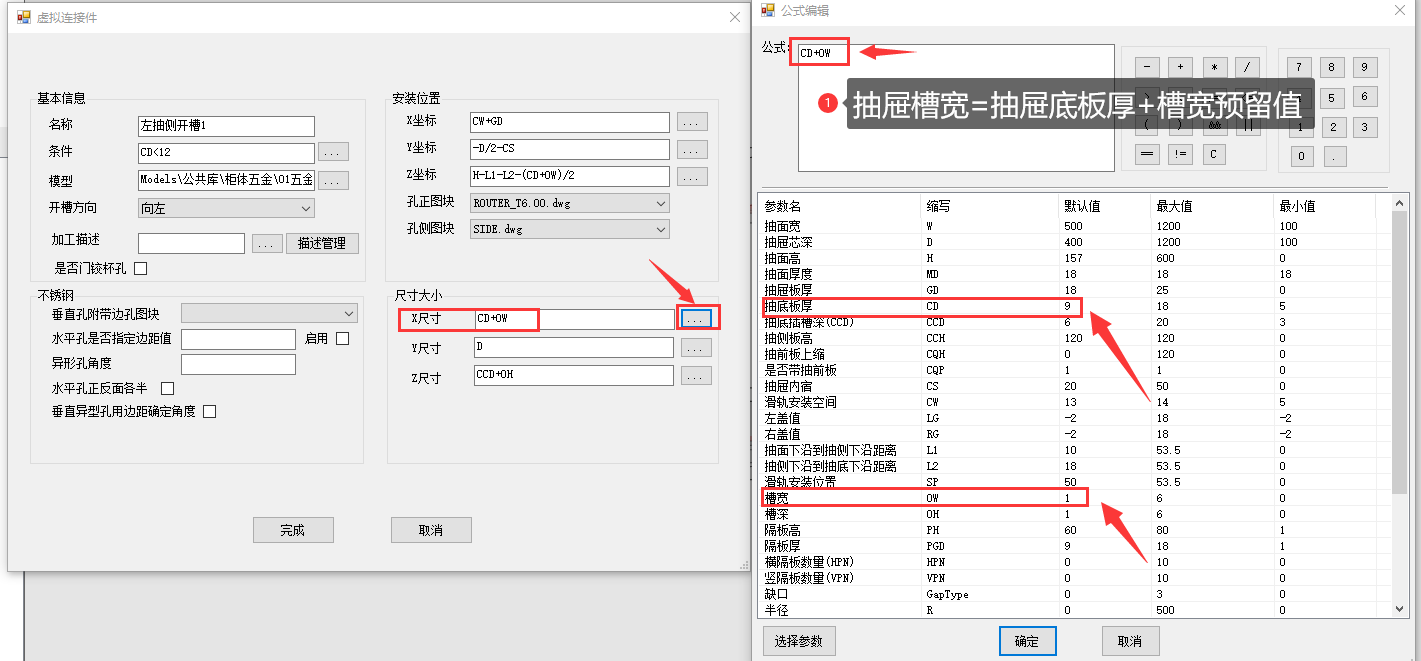

第4步：在弹出的槽尺寸界面中，跟大家解说下槽X尺寸是什么意思，X尺寸表示槽的宽度，默认是CD+OW两个参数得到。点开后面的省略号，在弹出的参数界面中，可以知道，CD参数表示抽屉底板厚，OW参数表示槽宽的预留值，通过这个参数可以理解：抽屉槽宽是抽屉底板厚加上槽宽预留值两个参数得到的。我们的抽屉底板厚不需要修改，直接修改OW槽宽预留值这个参数即可。注意：查看槽深同槽宽一样的方法。如下图所示：

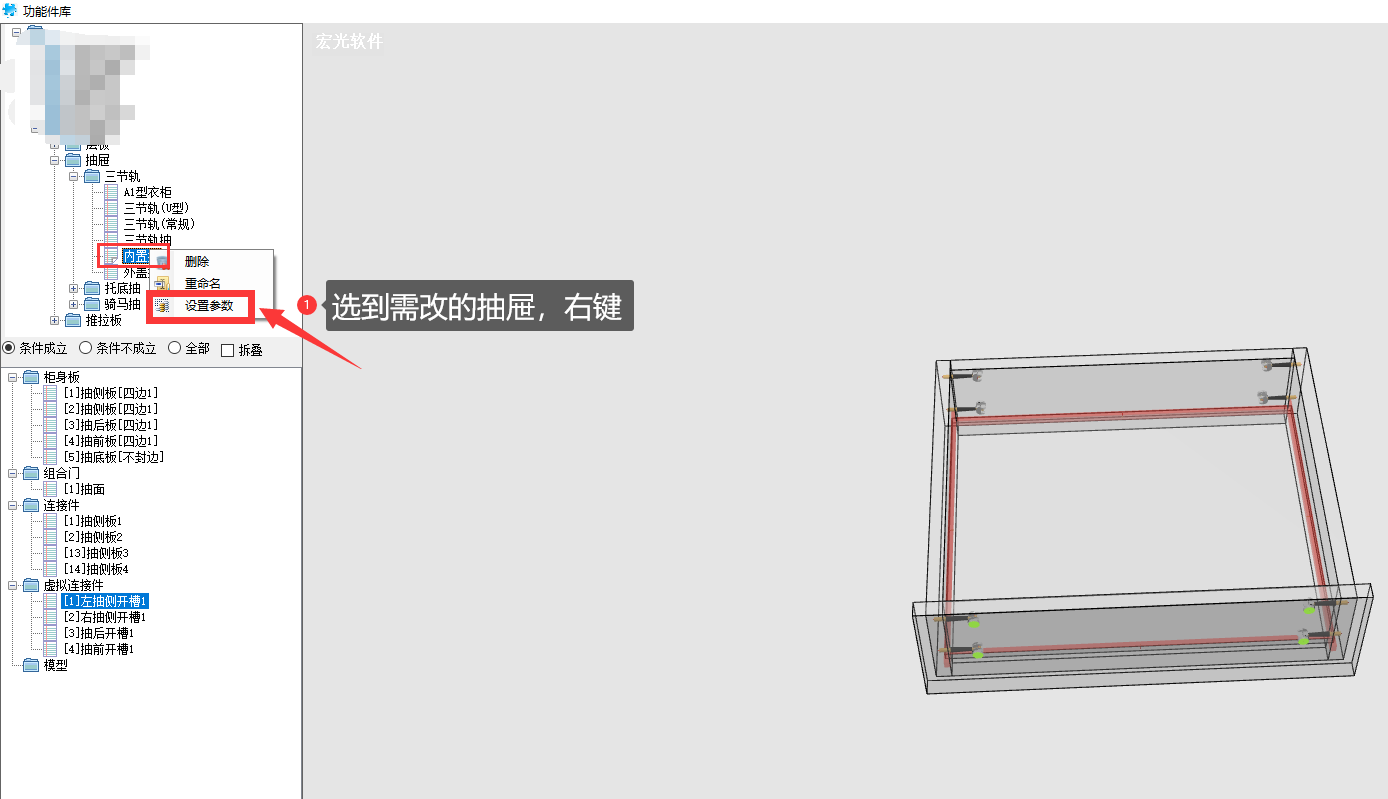

第5步：第三和第四步是教大家查看抽屉槽宽和槽深是怎么得到的，通过这两步操作，我们可以得到，修改抽屉槽宽和槽深只需要对应调整槽宽预留值OW和槽深预留值OH这两个参数即可。关闭刚刚点开的界面，在抽屉目录中，选到自己想改的抽屉，右键点击【设置参数】，如下图所示：

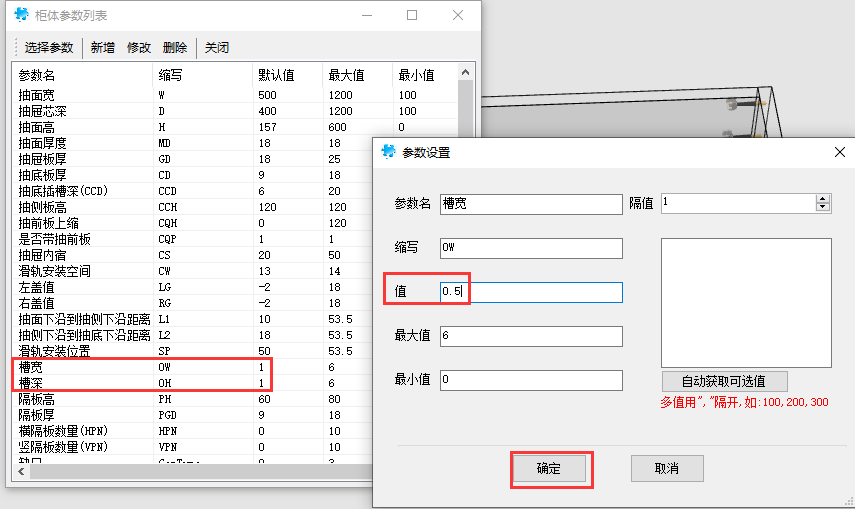

第6步：在参数界面中，找到OW和OH这两个参数（OW表示槽宽预留值、OH表示槽深预留值），依次双击点开，当前默认值是1，我们可以根据自己所需调整成合适的参数，当前我们改成0.5。在参数设置界面中，将【值】改成0.5，如下图所示：

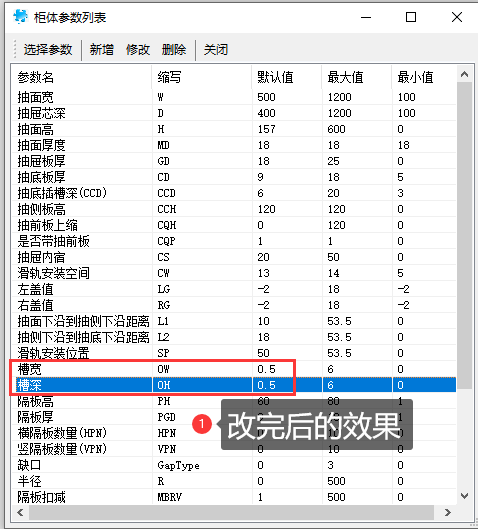

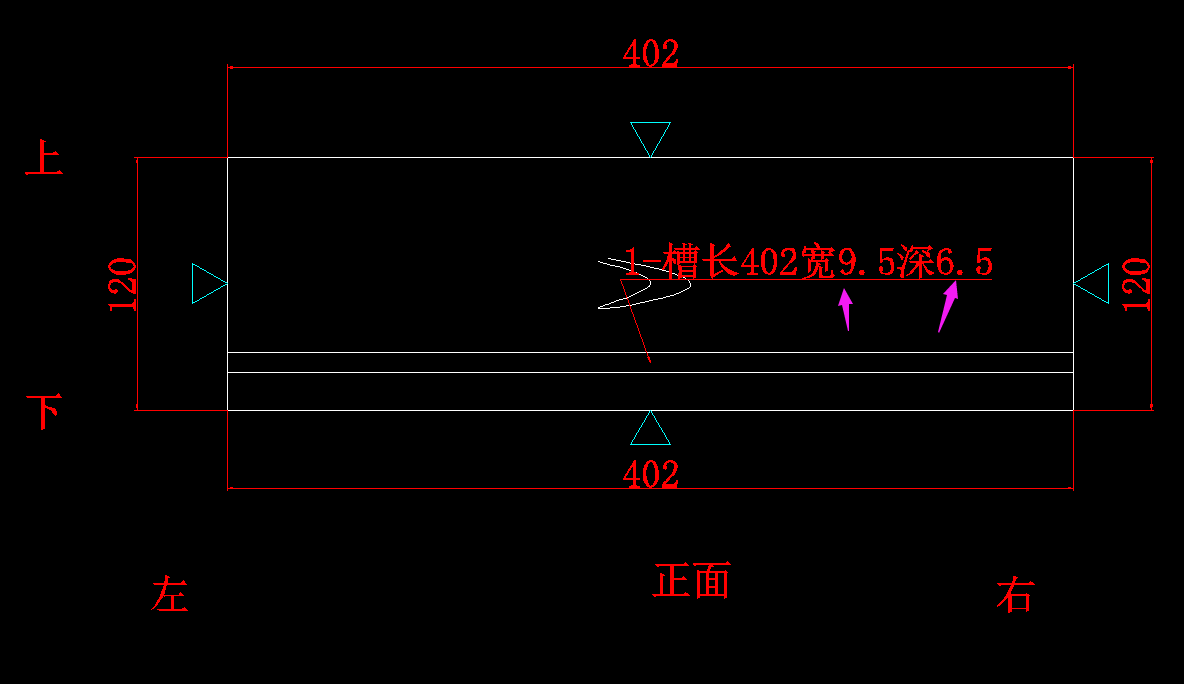

第7步：改完之后，重新生成抽屉，导出图纸加工在CAD上可以查看槽宽和槽深尺寸是否已经修改成功。当前我们修改的已经成功了。如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
