如何调整层板钉三排孔的距离

添加时间：2024-01-03 17:43:37 浏览：

知识点掌握：

文档说明：
本文档主要是介绍如何调整层板钉三排孔的距离。

操作步骤如下：
第1步：进入到极速拼柜界面，空白处右键依次点击【产品后台】-【五金库】，如下图所示：

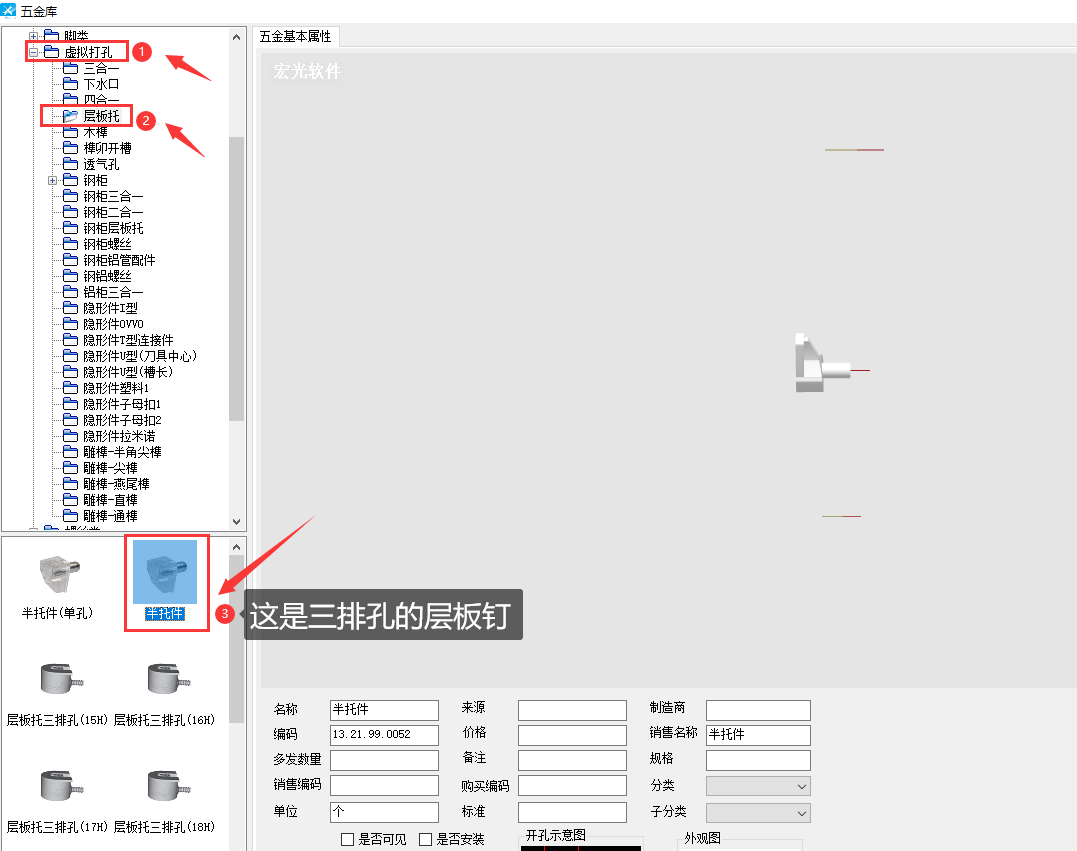

第2步：在五金库界面中，依次点击【虚拟打孔】-【层板托】，找到半托件这个配件，如下图所示：

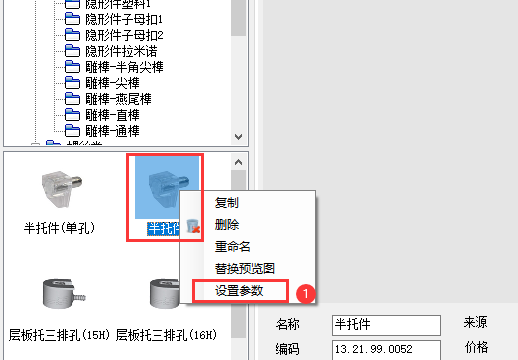

第3步：选到半托件这个配件，鼠标右键点击【设置参数】，如下图所示：

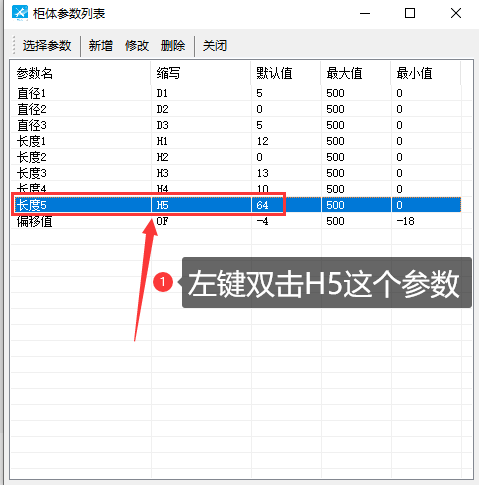

第4步：在弹出的界面中，找到H5这个参数，三排孔每排的孔距就是读取这个参数，默认是64，双击H5这个参数，如下图所示：

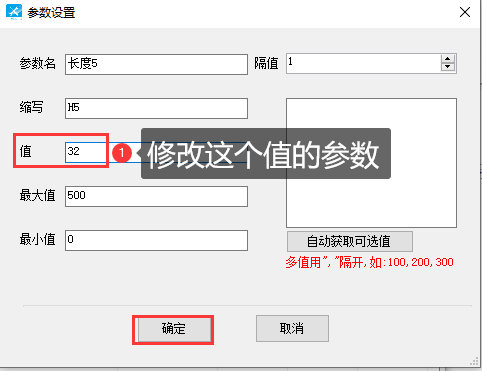

第5步：在弹出的界面中，修改值的参数，比如将64改成32，表示每排孔的距离调整为32，然后点击【确定】，如下图所示：

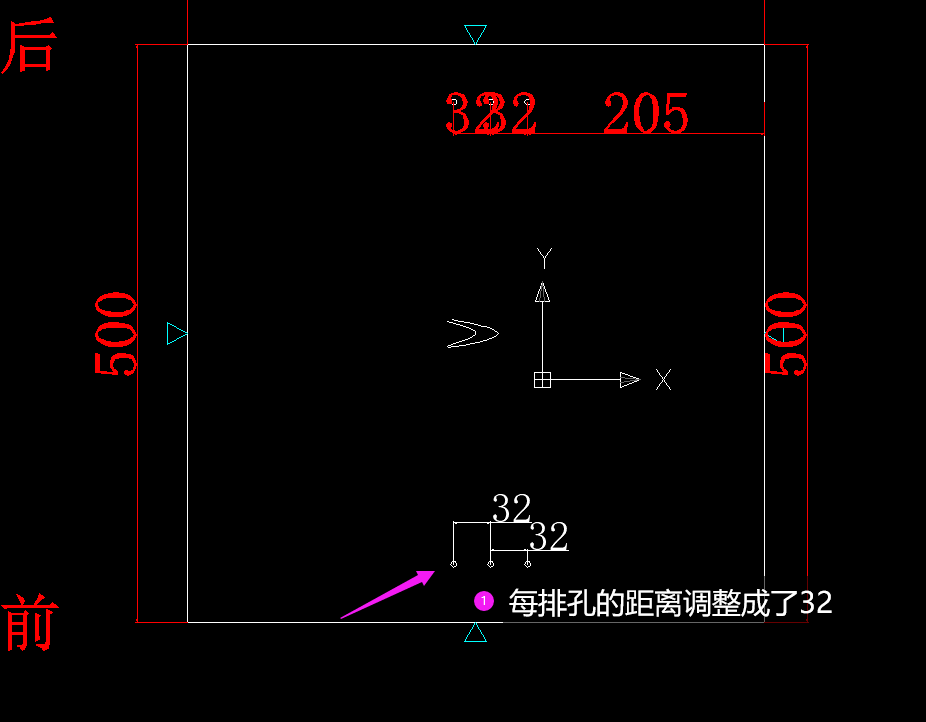

第6步：设置好之后，在柜体中重新生成活动层板，并且导出CAD图纸加工检查下每排孔的距离，可以发现每排孔的距离已经调整成32了，如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
