如何设置活动层板的五金名称
添加时间:2024-04-11 14:04:10 浏览:
知识点掌握:
掌握如何设置活动层板的五金名称。
例如我做了一个柜子,里面设计的是木活动层板,但是对应显示的五金是【玻璃托】,我想将名称改成【层板钉】该如何设置呢?
操作步骤如下:

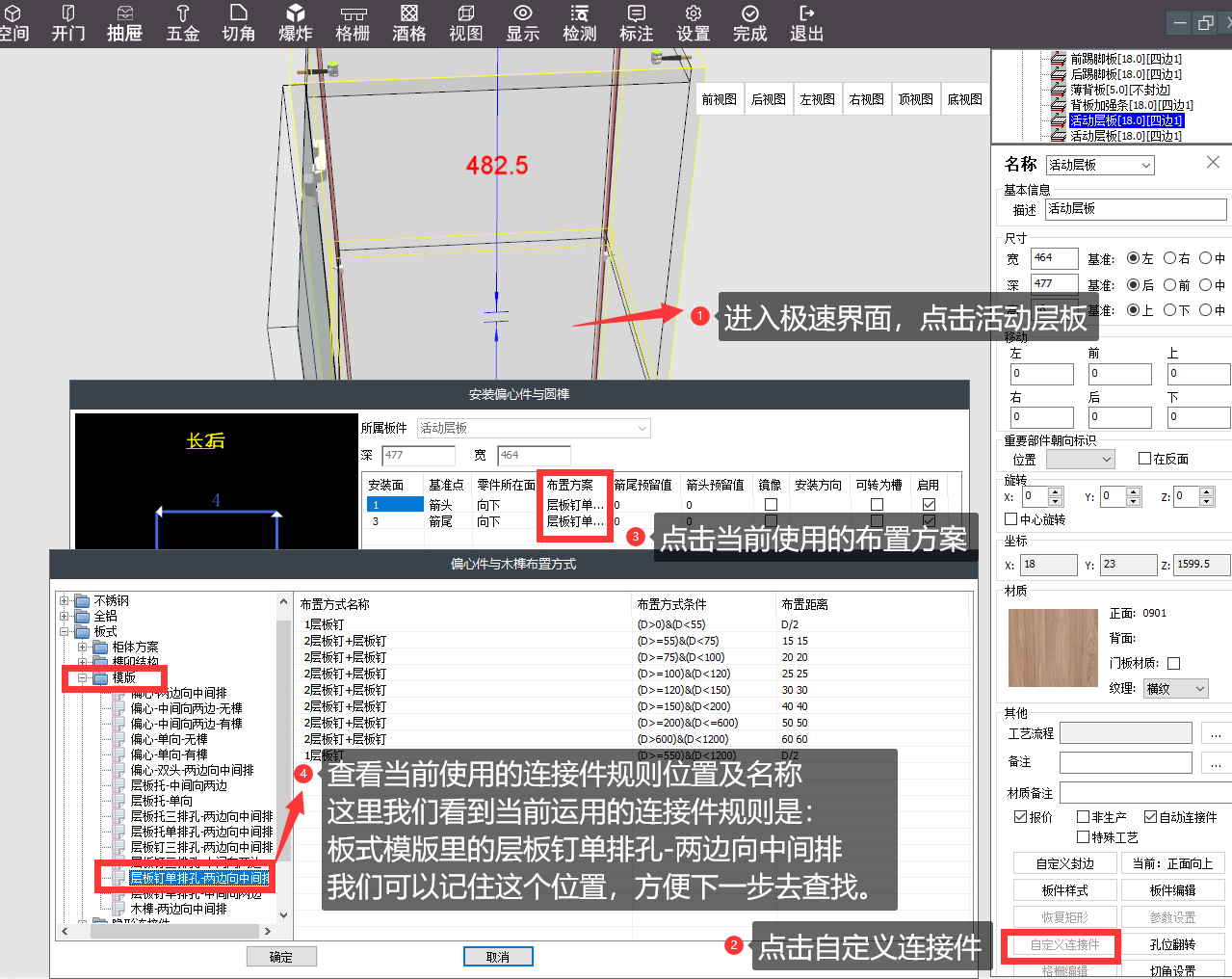

第1步:进入极速界面,点击【活动层板】--【自定义连接件】--【布置方案】--【查询当前使用的连接规则的位置和名称】查好后关闭当前界面窗口。如下图所示:

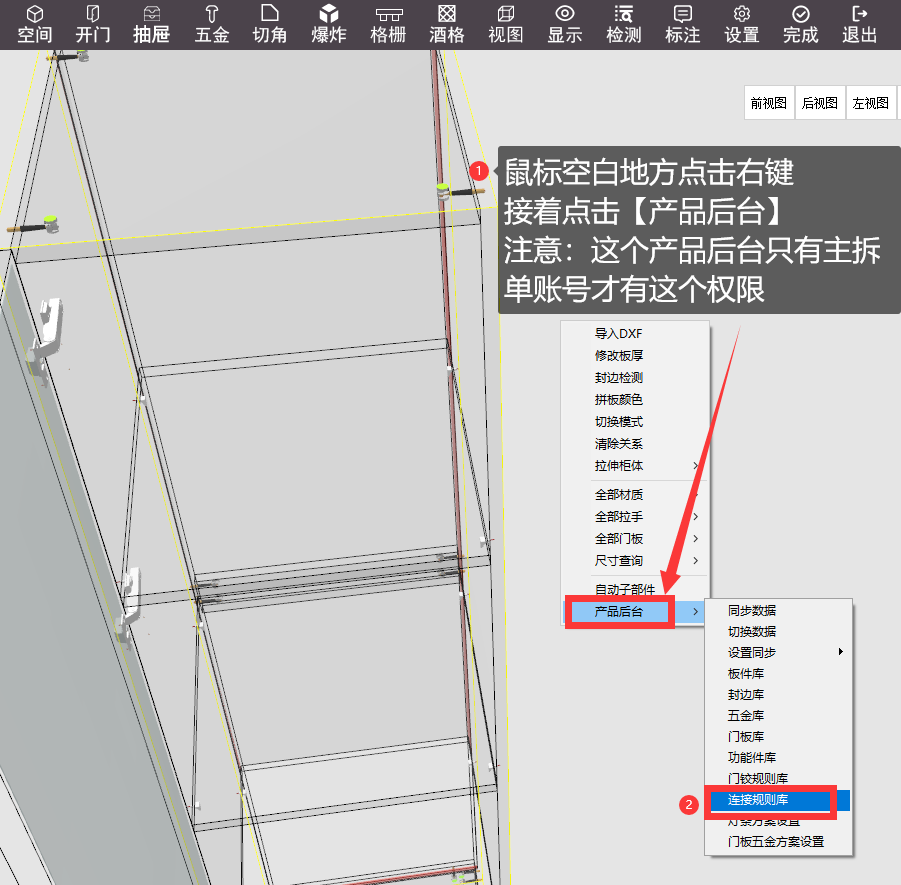

第2步:鼠标在空白地方点击右键,接着点击【产品后台】--【连接件规则库】。如下图所示:

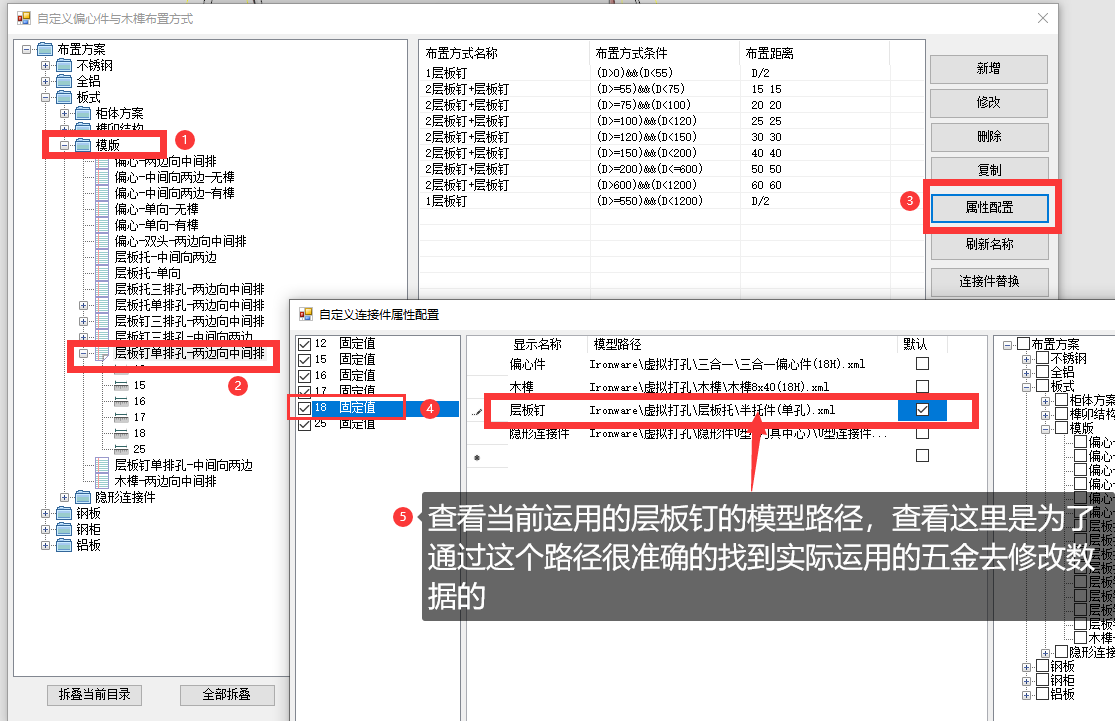

第3步:在弹出的界面中,根据刚才查询的位置,我们点击【板式】--【模版】--【层板钉单排孔-两边向中间排】--【属性配置】--【18固定值】这里当前的板厚是多少就点击对应的数值--【查看层板钉的模型路径】,当前我们看到层板钉模型位置是:Ironware\虚拟打孔\层板托\半托件(单孔),我们查询到这个位置后,接着就关闭窗口继续下一个操作。如下图所示:

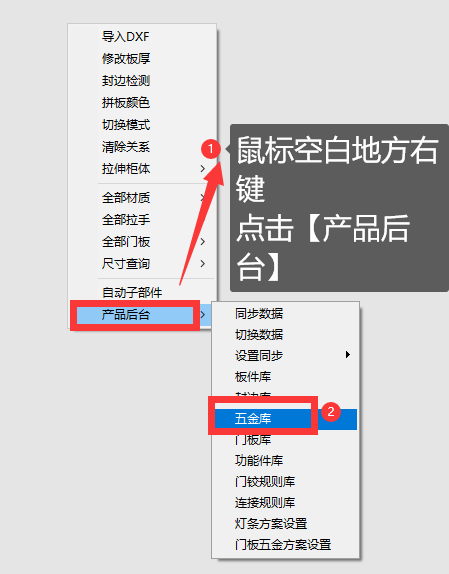

第4步:鼠标空白地方右键--【产品后台】--【五金库】。如下图所示:

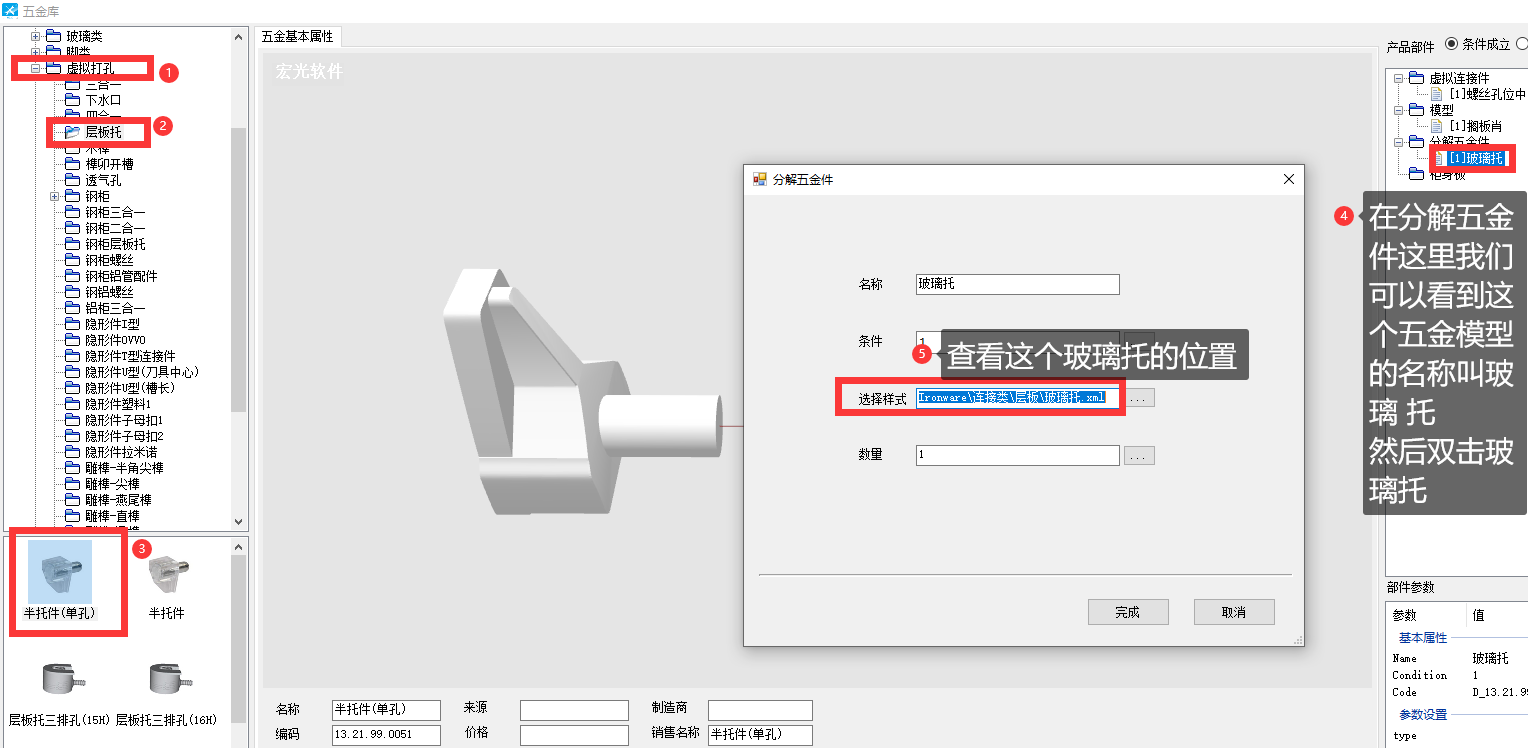

第5步:根据上一步查询的五金位置:Ironware\虚拟打孔\层板托\半托件(单孔),我们在五金库界面中依次找到这个半托件(单孔),我们点击这个半托件(单孔),在右侧栏【分解五金件】下双击【玻璃托】,接着查看这个五金件的位置。当前的位置是:Ironware\连接类\层板\玻璃托.xml,查看好后关闭小窗口。如下图所示:

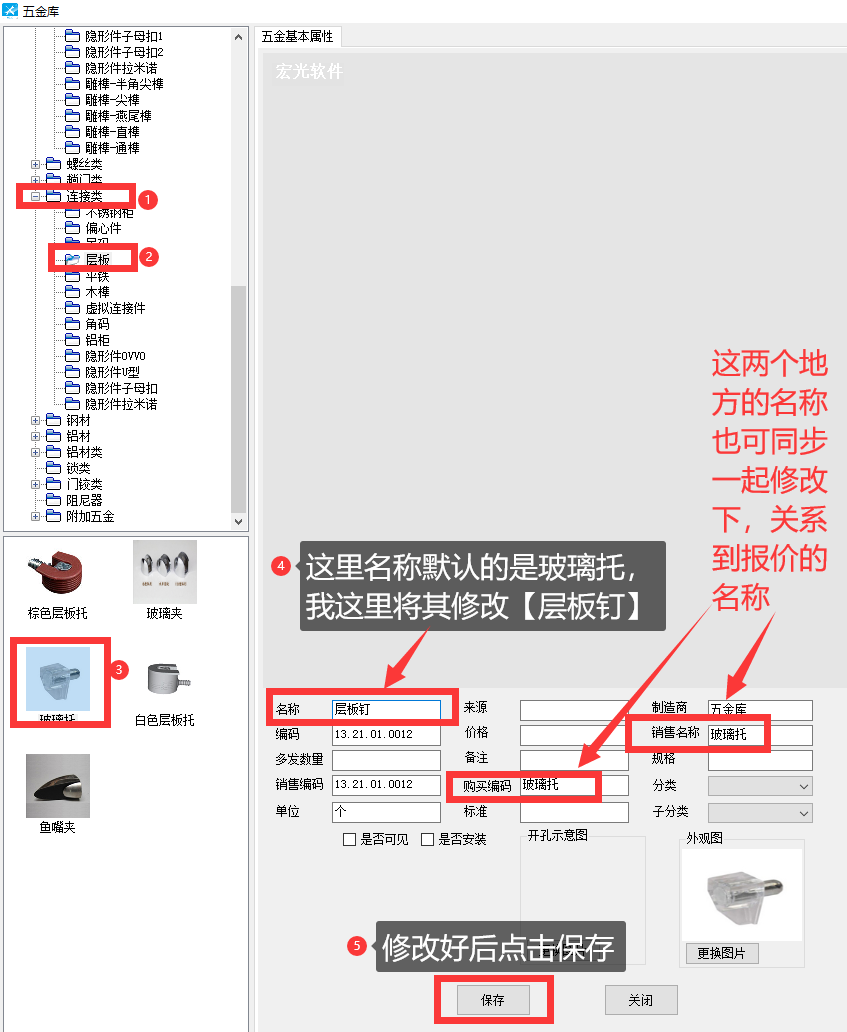

第6步:根据刚刚查询位置Ironware\连接类\层板\玻璃托,依次找到玻璃托的位置,然后根据需要修改名称,这里修改成【层板钉】为例说明,接着点击【保存】。如下图所示:

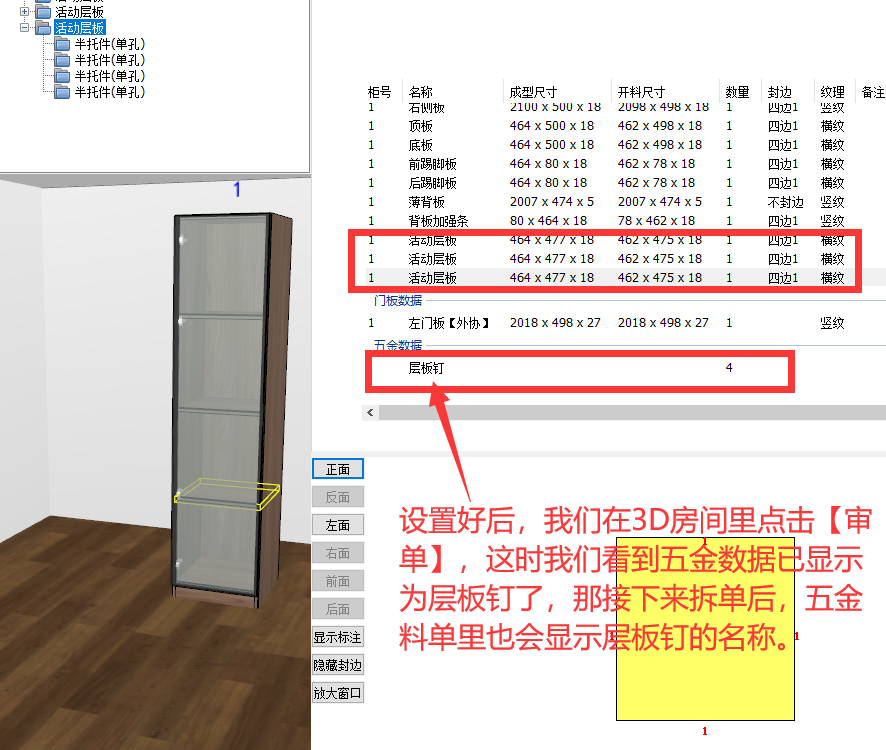

第7步:设置好后,我们回到3D房间点击【审单】,这时我们看到五金数据名称已经修改为层板钉了。如下图所示:
温馨提示:
1、如有其他问题,可联系人工客服处理或致电020-87384993,感谢您对宏光的支持。
