如何设置使用I型隐形连接件

添加时间：2024-05-07 13:34:13 浏览：

知识点掌握：

如何设置I型隐形连接件打孔参数。
如何使用I型隐形连接件方案。

操作步骤：
第1步：在极速拼柜界面里，空白处右键打开【产品后台-五金库】，如下图。

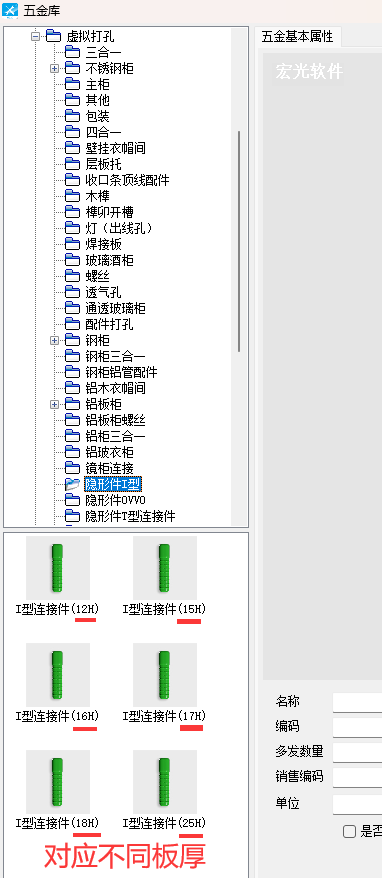

第2步：在弹出的五金库界面中，找到【虚拟打孔】目录下的【隐形件I形】目录，如下图：

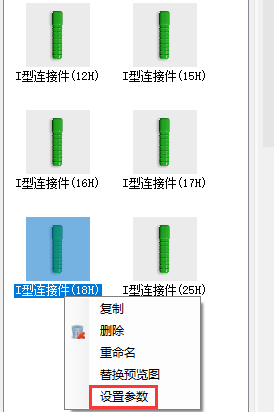

第3步：选中对应板厚的连接件，右键选择【设置参数】。

第4步：双击需要修改的参数值进行修改默认值。

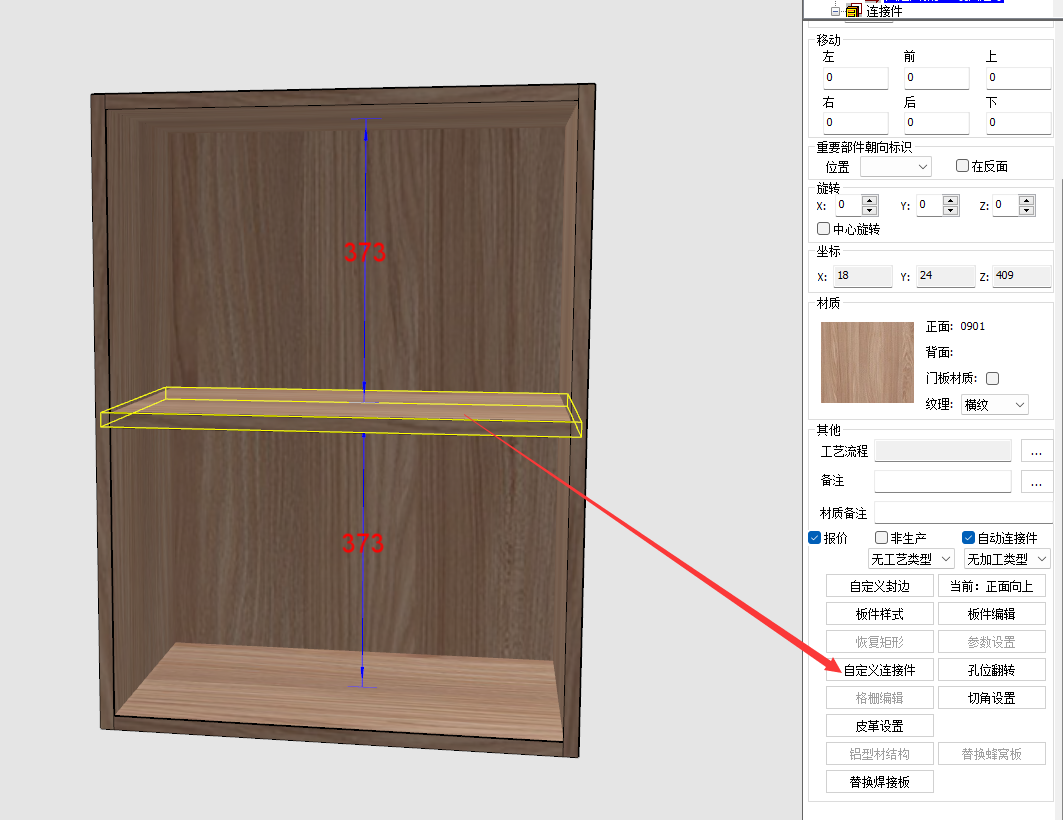

第5步：设计层板时，可选中层板，自定义连接件功能里修改层板的连接件，如下图：

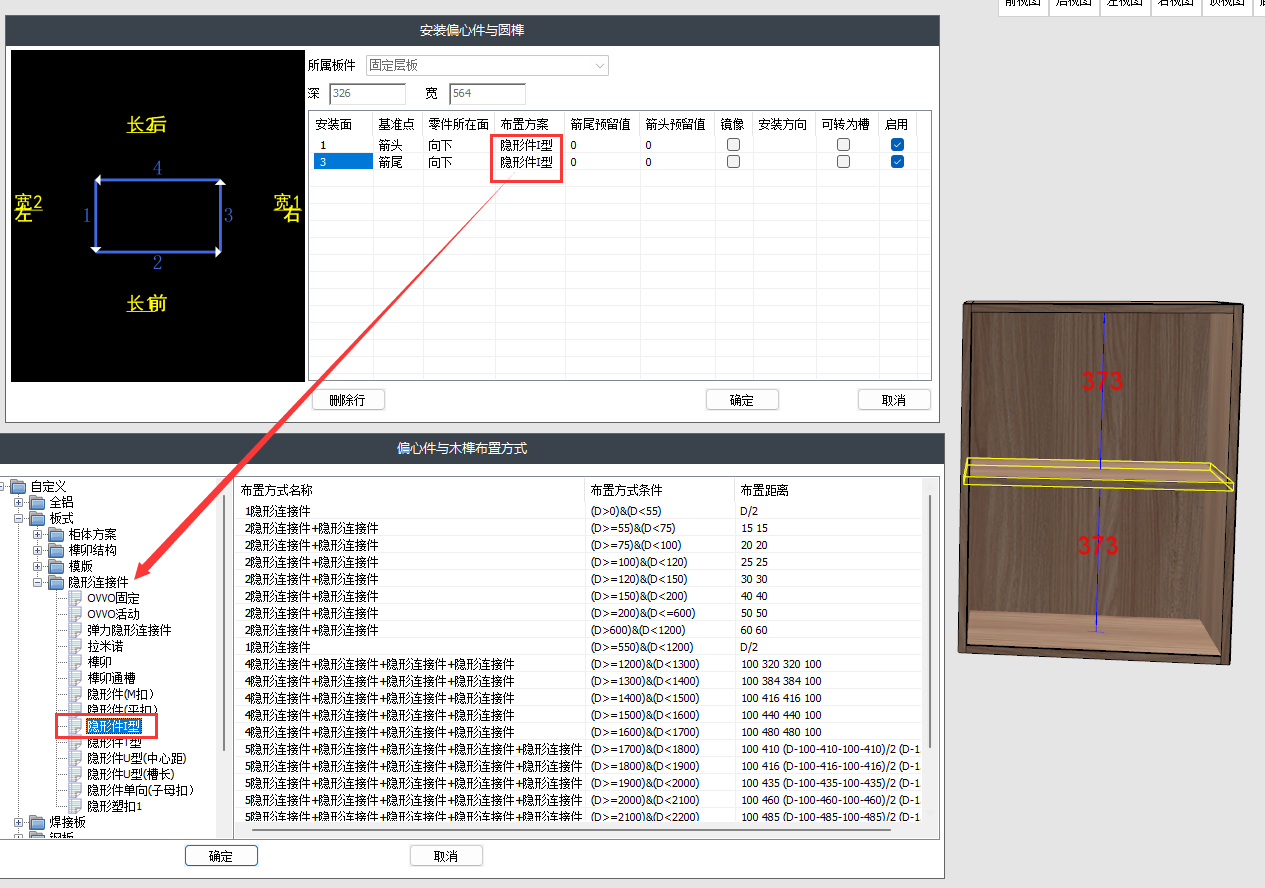

第6步：自定义连接件设置里，布置方案选择隐形连接件目录的“隐形件I形”，如下图：

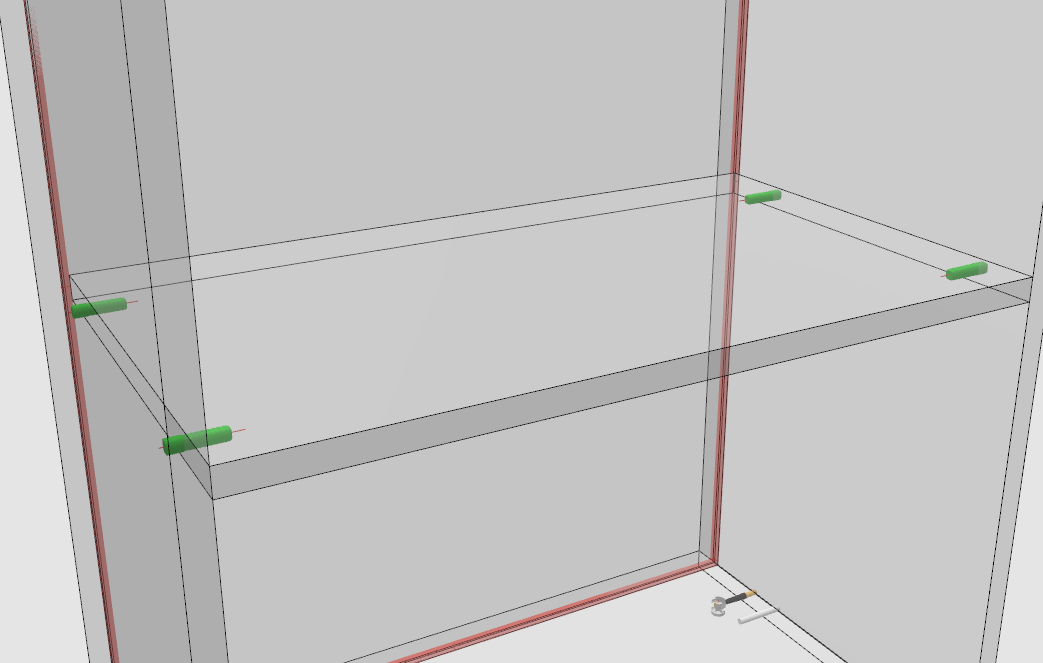

第7步：透视图状态下可查看I型隐形件的模型为如下图绿色模型。
