如何设置玻璃层板左右扣减值

添加时间：2024-09-30 12:22:00 浏览：

知识点掌握：
掌握如何设置料玻璃层板左右扣减值。

操作步骤如下：

第1步：进入极速拼柜界面，空白地方鼠标右键，点击【产品后台】--【功能件库】。如下图所示：

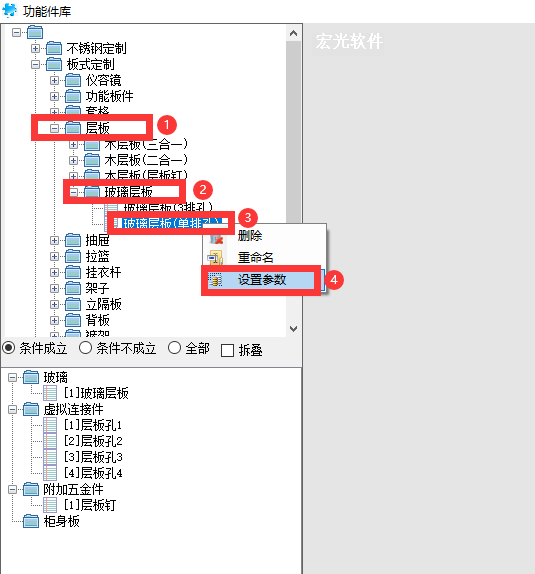

第2步：在弹出的功能件库界面中，依次点击【层板】-【玻璃层板】-【玻璃层板（单排孔）】，然后鼠标右键，点击【设置参数】。注意：我们现在是进入衣柜模式后，再进入功能件库的，因为衣柜和橱柜的功能件库是分开的。如下图所示：

第3步：在弹出的【柜体参数列表】中点击【活板左右扣减值】这一行并进行双击，在弹出的参数设置中，复制MBRV，然后关闭【参数设置】和【柜体参数列表】这两个小窗口。如下图所示：

第4步：接着双击下方的【玻璃层板】，在弹出的对话框中将安装尺寸的X尺寸参数改为【W-MBRV】,这时就可以将上一步复制的MBRV参数值直接粘贴到这里，然后点击【完成】。如下图所示：

第5步：继续点击【玻璃层板（单排孔）】鼠标右键--【设置参数】，接着在柜体参数列表中设置活板左右扣减值，直接双击进去填数值即可，这里我们设置2举例来说明，这个2代表的是左右两边扣减的总和是2mm。如下图所示：

第6步：这里我拼了一个小柜，生成了【玻璃层板（单排孔）】的玻璃层板，接着点击审单，我们看到玻璃层板宽度尺寸是扣减了2mm的，说明设置成功。如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
