如何设置榻榻米拉手孔

添加时间：2020-06-24 14:42:29 浏览：

1.打开旧版非标（场景里空白处鼠标右键，选择【生产工艺】-【旧版非标】），如下图：

2.在旧版非标里面右上角，打开【产品后台】-【五金库】，如下图：

3.在五金库里找到要修改的拉手，选中它然后鼠标右键选择【设置参数】，如下图：

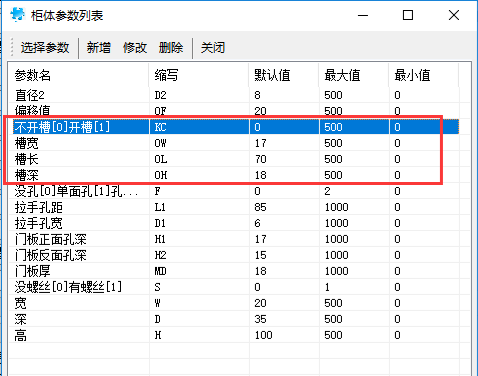

4. 在参数列表里面，参数[KC]默认值填“1”才会开槽；槽宽[OW]实际是多少就填多少；槽长[OL]实际是多少要减去一个开槽刀刀径再填上去，例如实际开槽长度要78的，开槽刀刀径为8，那么参数列表里面的槽长[OL]填“70”，78-8=70。

5.如果还需要另外打孔的话，则需要修改参数[F]默认值为1，【拉手孔距】意思是两个孔的中心距离，【拉手孔宽】意思是孔的直径。设置好后，在右上角的虚拟链接件目录下会有相应的信息，如下图
