如何修改三合一孔位大小

知识点掌握:
l 修改螺母孔大小(软件默认螺母孔大小是10mm)
l 修改偏心轮孔到板边的距离
l 修改三合一其他孔位大小
一、如何修改三合一大小
第1步:打开软件后,在单个三维房间里空白地方点右键,在弹出的菜单中选择【极速拼柜】,如下图:


第2步:进入极速拼柜界面后,在空白处鼠标右键产品后台里选择【五金库】进行打开五金库,如下图:

第3步:在五金库的对话框中找到【虚拟打孔】目录下的【三合一】目录,如下图:
备注:2019版没有【虚拟打孔】目录,是打开【连接类】目录下的【偏心件】目录

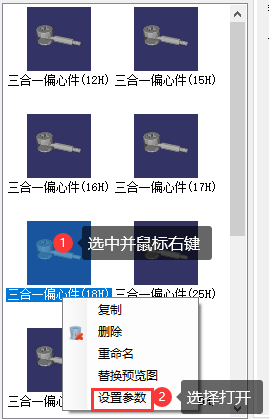

第4步:选中需要修改的三合一,鼠标右键选择【设置参数】,如下图。
文件名称“三合一偏心件(18H)”中的18H是代表板18mm板厚度的意思,如果是用了17mm的板,则对应选择(17H)那个文件来进行修改。

第5步:在弹出的参数列表页面中,双击要修改的参数进去修改其默认值,比如修改螺母直径如下图:


备注:
偏心轮孔直径   D1:就是常说的大饼孔,默认是15mm;
螺杆直径       D2:板侧边的孔;
螺母直径       D3:比如层板连侧板,这个打在侧板上面的孔,默认是10mm,一般10mm孔是要打胶粒上去,如果不需要胶粒直接拧上去的,则要修改D3大小,一般修改为5mm;
长度2          H2:只影响模型显示,不影响实际打孔,不用修改;
螺杆孔深        H4:是指偏心轮孔中心到板边的距离,软件默认是33;
侧面孔水平偏移值 OF:对应应该是板厚的一半,默认是没有问题的不用修改。
