如何设置托底抽隐藏滑轨孔位

添加时间：2022-06-27 16:14:43 浏览：

知识点掌握：
l 如何设置托底抽隐藏滑轨孔位
l 如何批量修改滑轨打孔
l 生成托底抽时注意事项

操作步骤如下：
第1步：在三维房间点击【极速拼柜】进入极速拼柜界面，如下图：

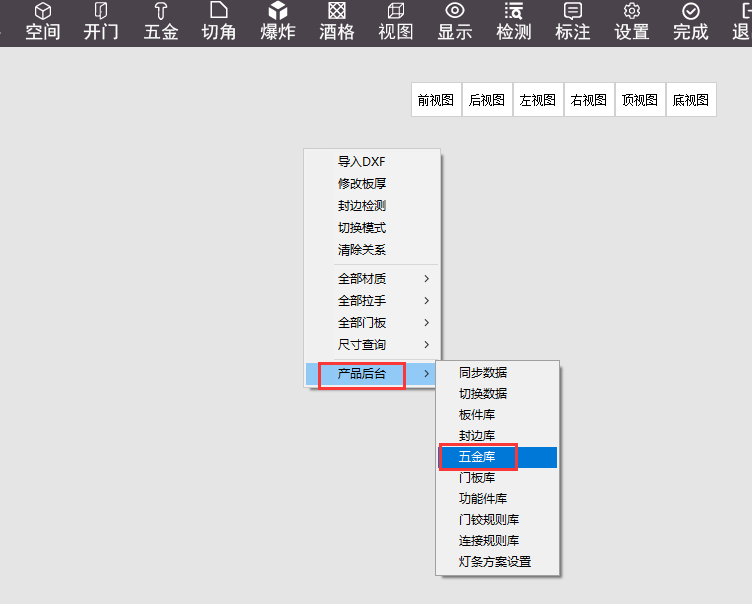

第2步：极速拼柜界面空白处处鼠标右键选择【产品后台】-【五金库】进行打开五金库，如下图：

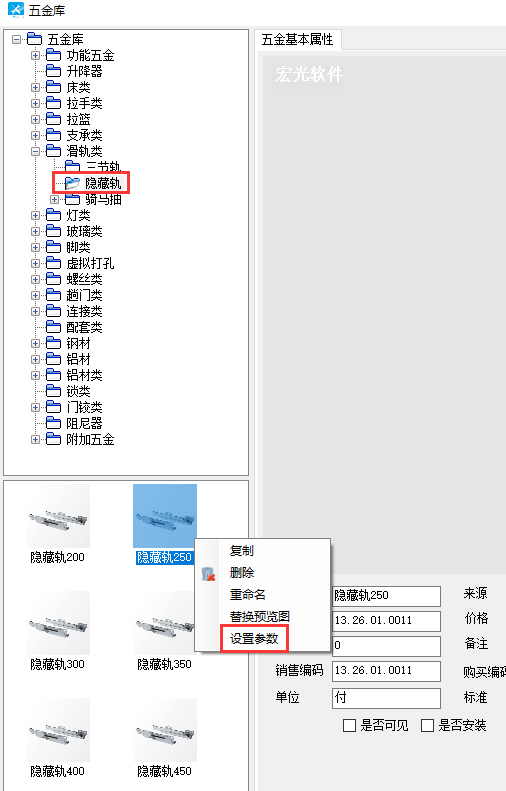

第3步：在五金库里找到【滑轨类】-【隐藏轨】目录，选中需要打孔的滑轨，然后鼠标右键选择【设置参数】，如下图：

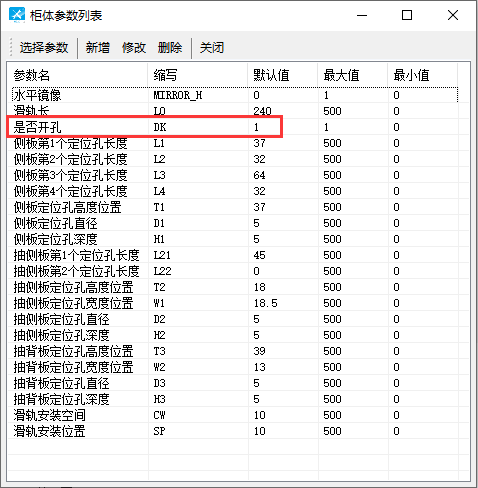

第4步：在参数列表里面，参数是否开孔【DK】默认值填“1”才会打孔。

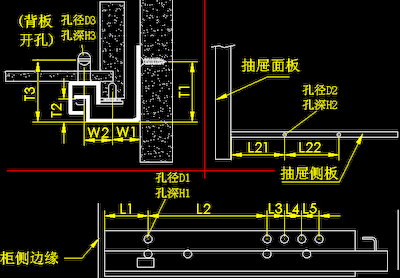

第5步：其他参数参考下面孔位示意图进行设置:
例如：L3是指侧板上第2个定位孔与第3个定位孔之间的距离

二、批量设置滑轨打孔

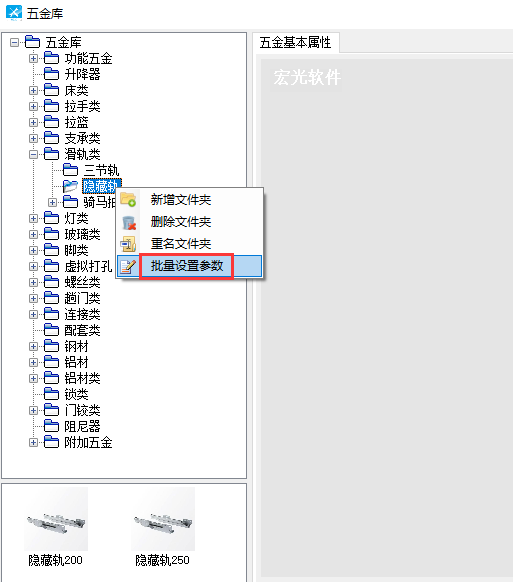

第1步：选择需要批量修改的目录，然后右键选择【批量设置参数】，如下图

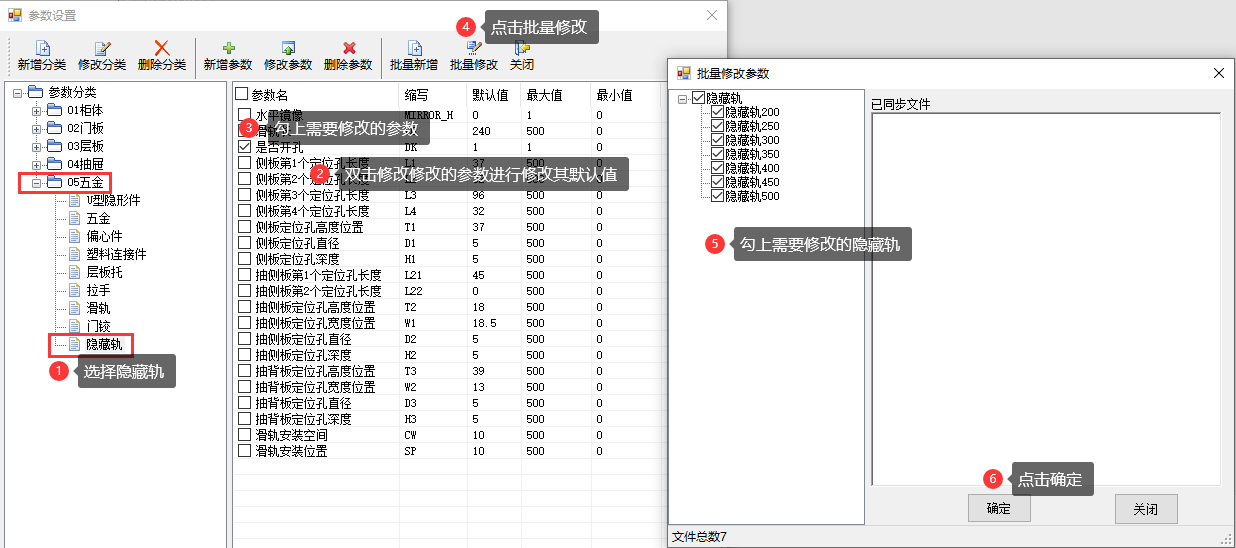

第2步：如下图，想要修改哪个参数，找到它，然后双击，在弹出的【参数设置】界面输入需要修改的值，然后点击【确定】，然后点【批量修改】。

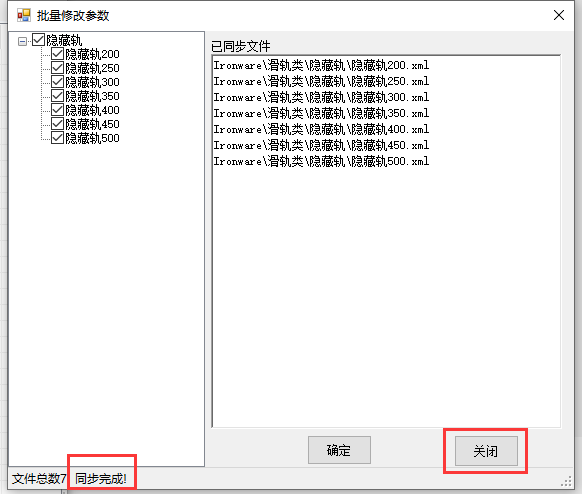

第3步：同步完成后点关闭就可以了。

三、生成托底抽时注意事项

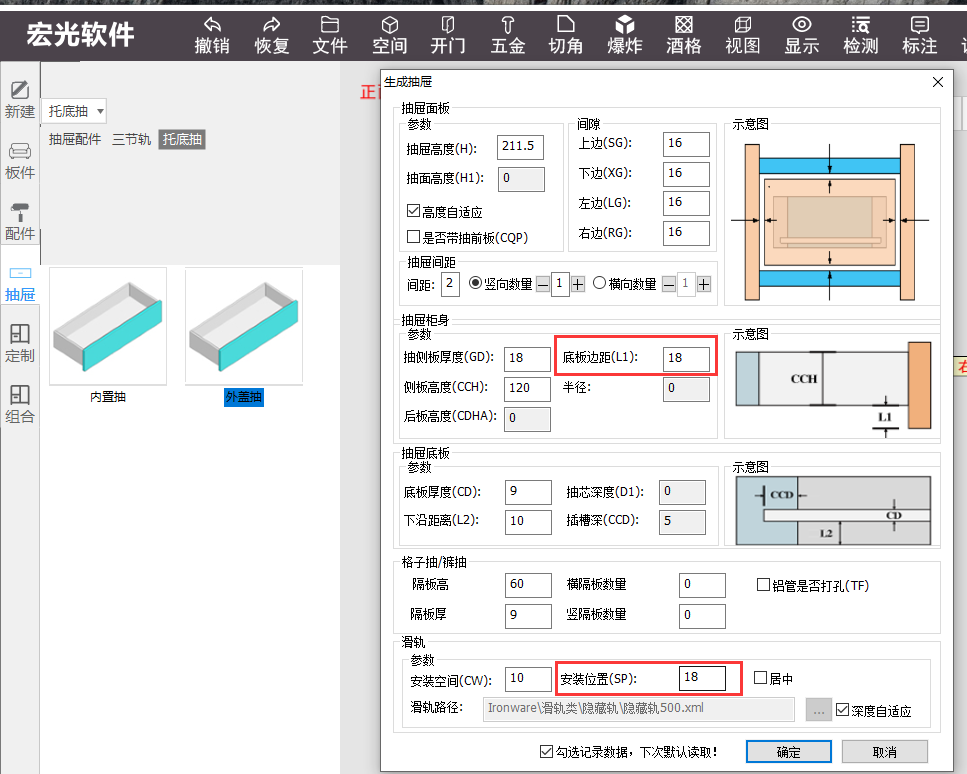

第1点：底板边距(L1)的数值要和安装位置(SP)的数值一样，如下图：

温馨提示：

1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
