如何设置抽屉取消连接件和不开槽的打钉工艺

添加时间：2022-06-27 16:26:41 浏览：

知识点掌握：
l 如何设置抽屉取消连接件和不开槽的打钉工艺。
操作步骤：
第1步：打开软件，在软件左下角查看是否使用的是【企业库】，如果是【公共库】，建议切换到【企业库】再修改数据。如下图：

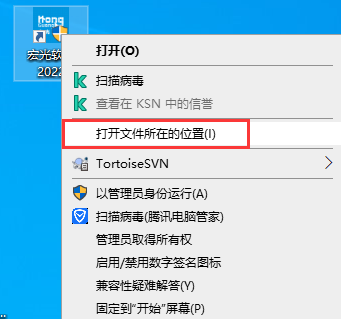

第2步：点击宏光软件图标然后鼠标右键，点击【打开文件所在位置】，如下图：

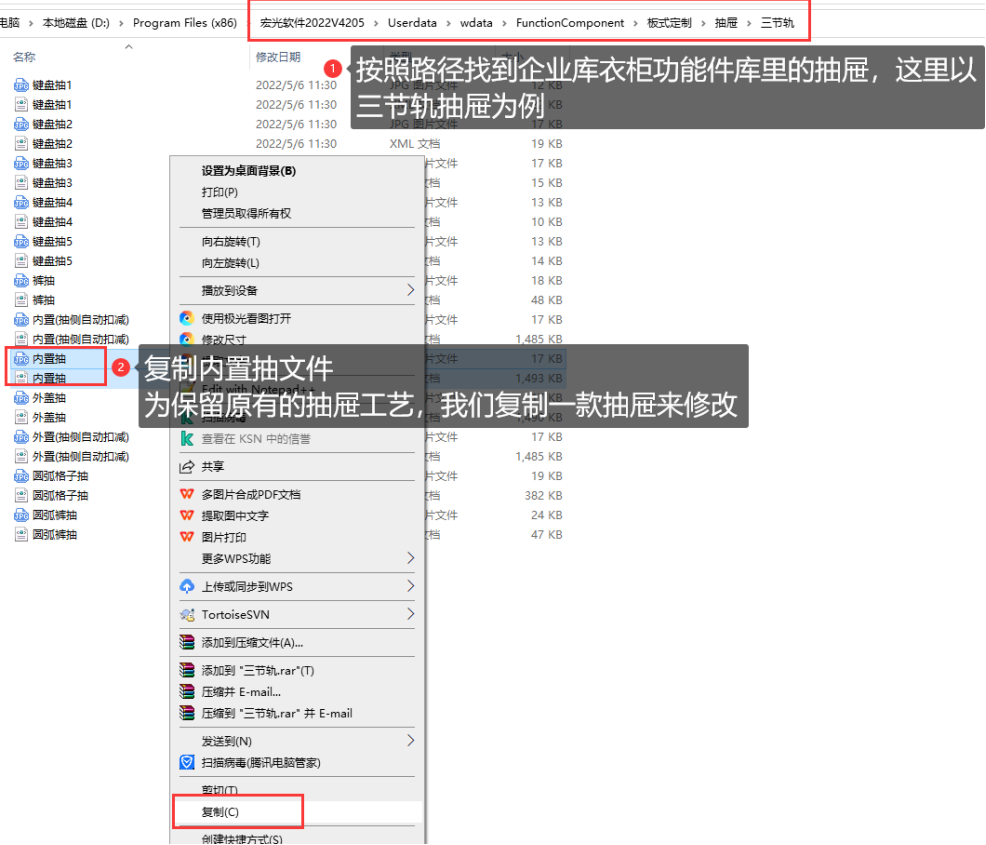

第3步：打开文件位置后，按照路径找到企业库衣柜功能件库里的三节轨抽屉，然后选择一款抽屉进行复制（如果是改橱柜的抽屉则需进入橱柜文件目录）如下图

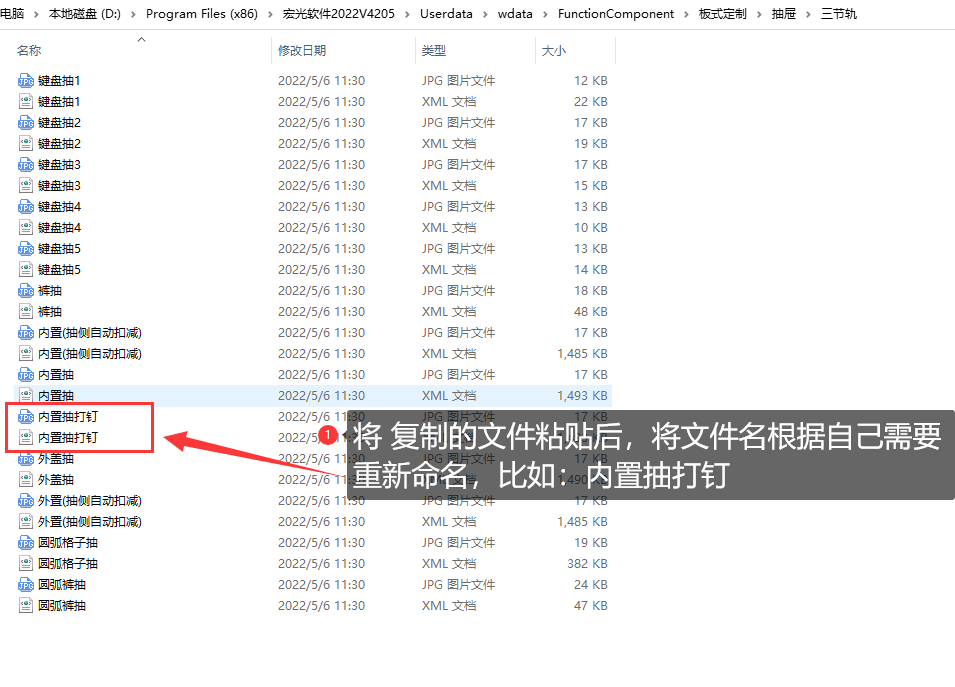

第4步：将复制的文件粘贴后并将文件根据需要重新命名，比如命名为：【内置抽打钉】，如下图

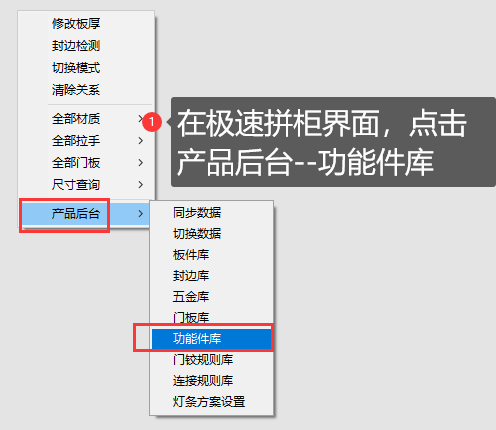

第5步：在软件极速拼柜界面，点击鼠标右键--【产品后台】--【功能件库】，如下图：

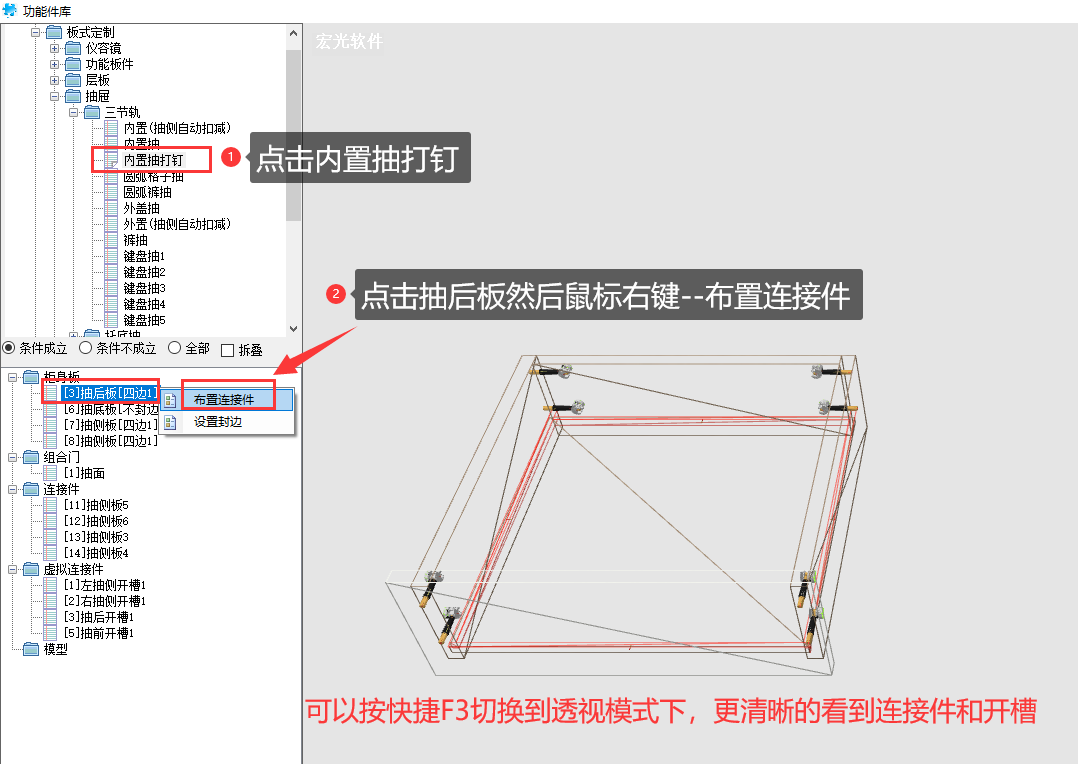

第6步：在弹出的功能件库窗口中点击【内置抽打钉】，接着在下边的参数中点击【抽后板】--【设置连接件】，如下图：

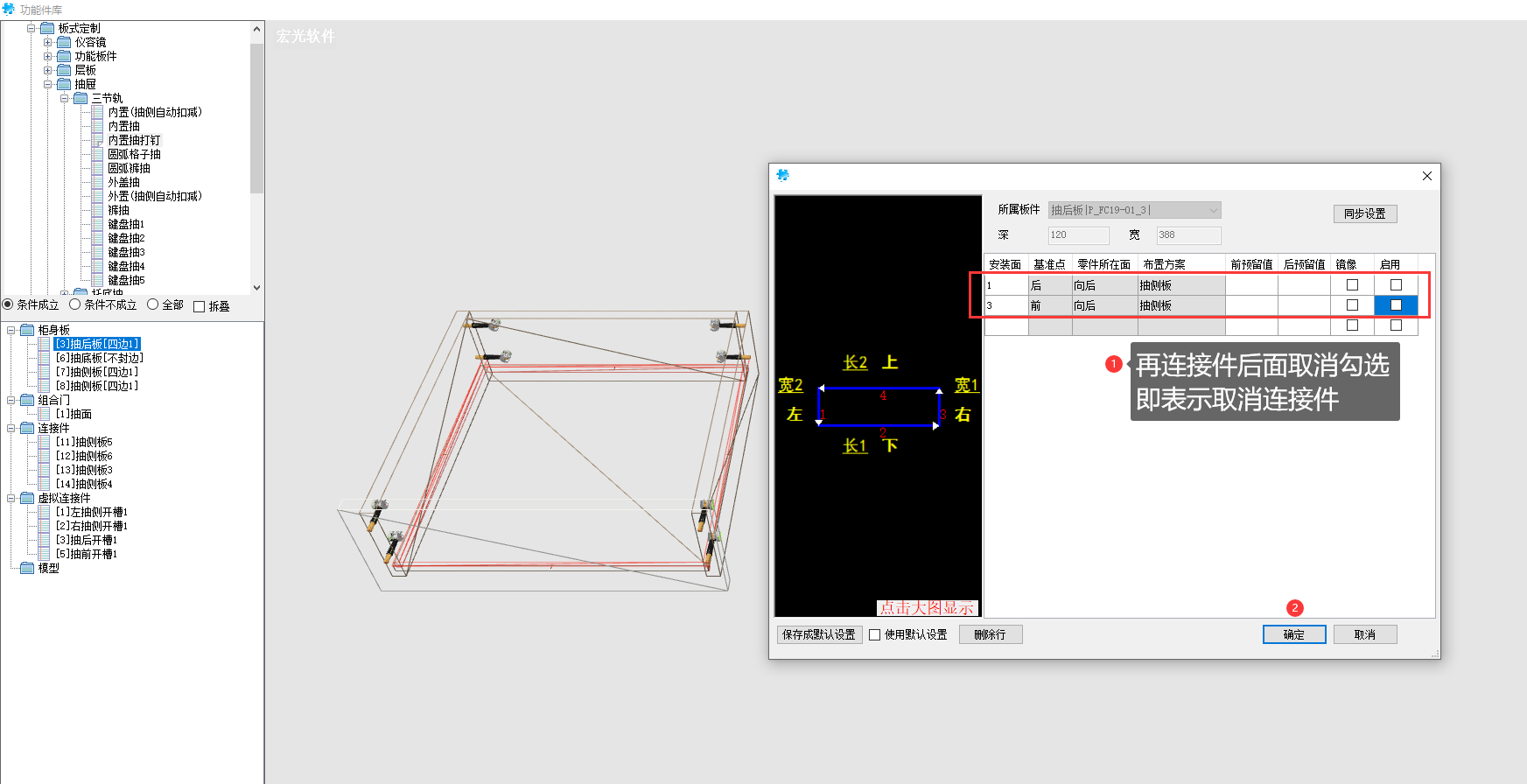

第7步：继续在弹出的窗口中取消连接件后面的【勾选】，然后点击【确定】，如下图：

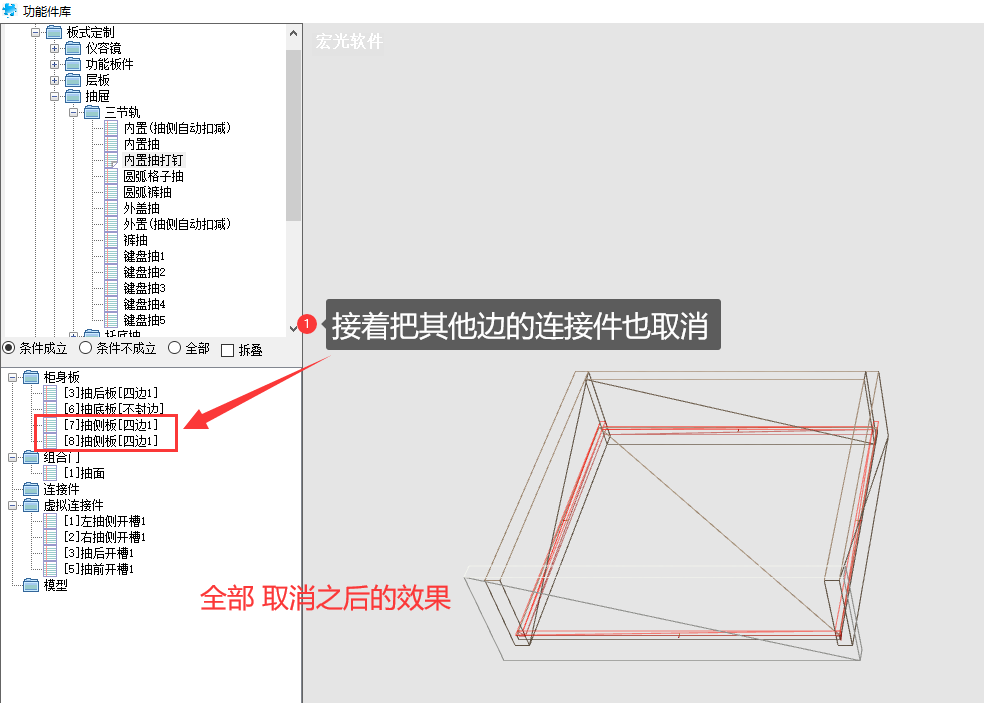

第8步：接着把其他边的连接件也按上一步操作一一取消，如下图：

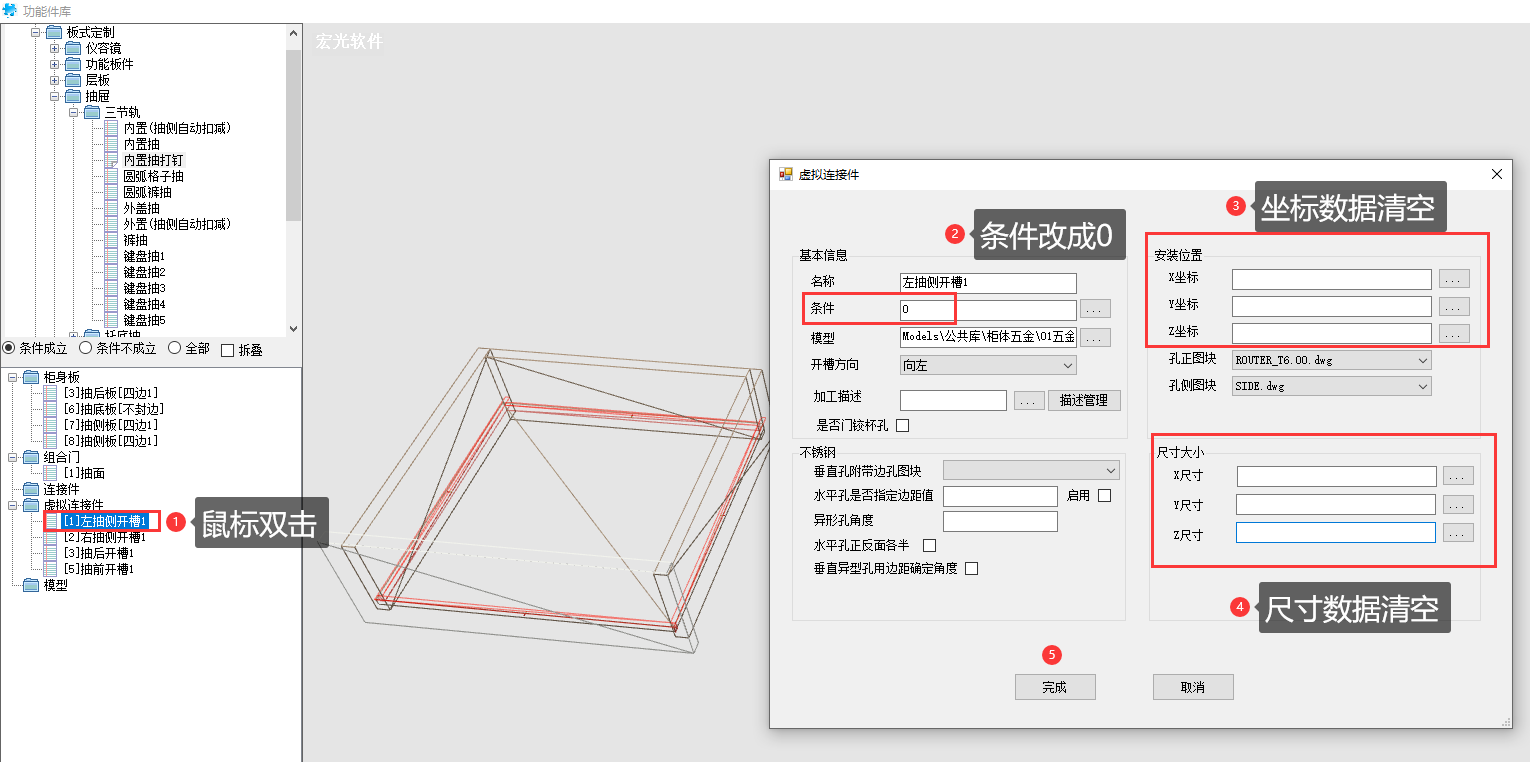

第9步：双击【左抽侧开槽1】，在弹出的窗口中将【条件】设置为0，并把【坐标数据】和【尺寸数据】清空，最后点击【完成】如下图：

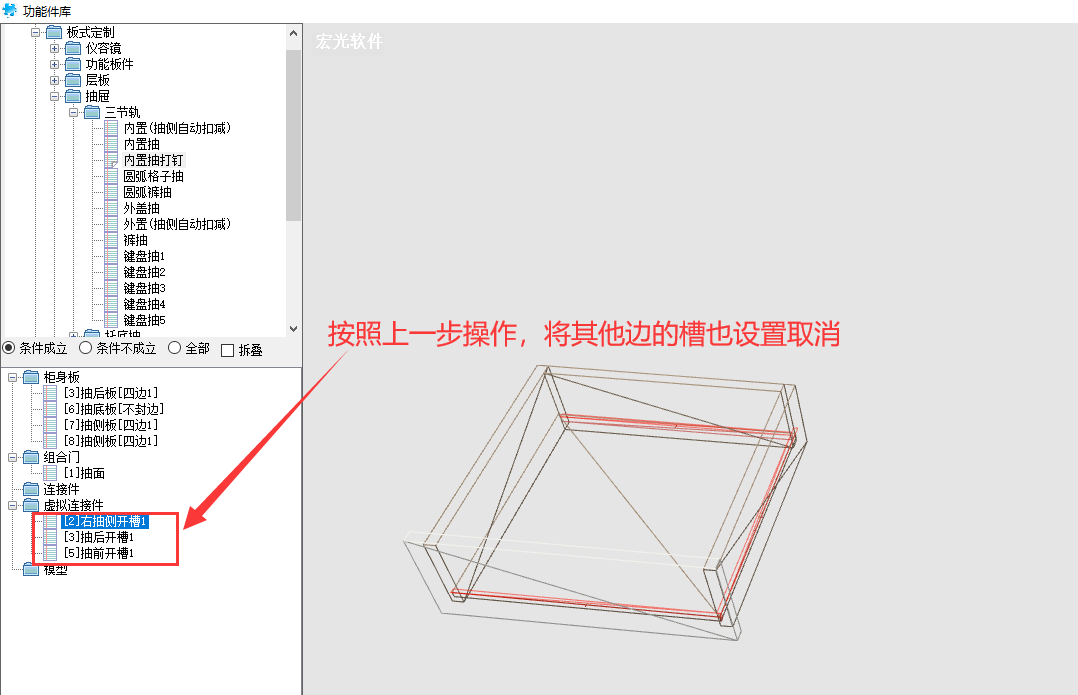

第10步：按上一步操作，将其他边的槽也设置取消。如下图：

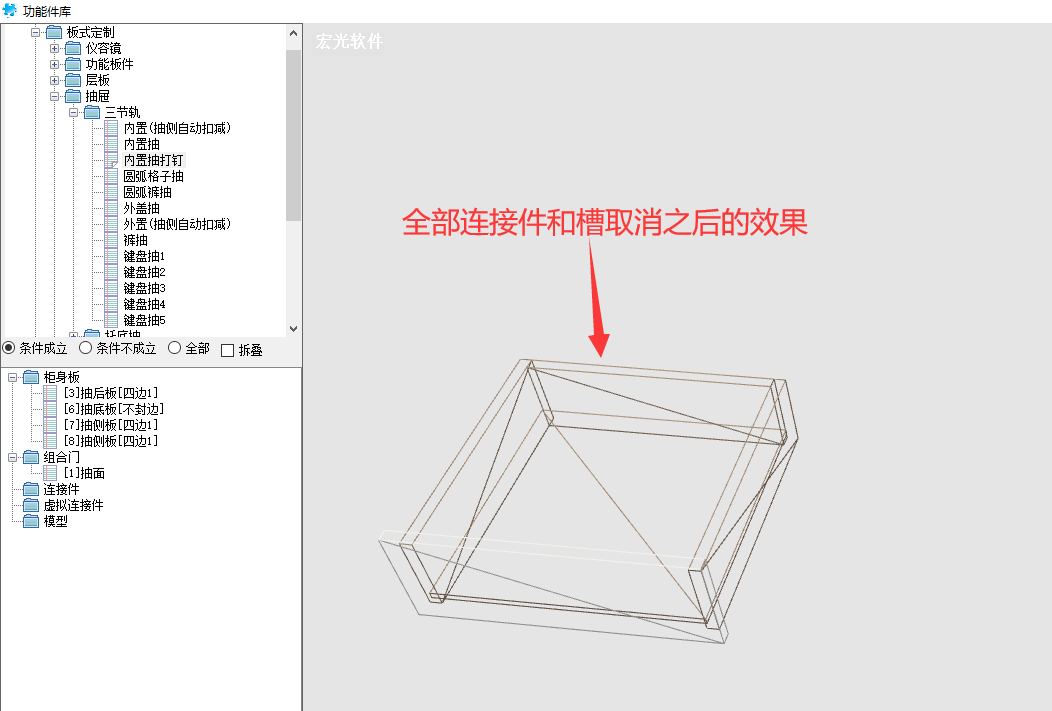

第11步：完成。如下图：

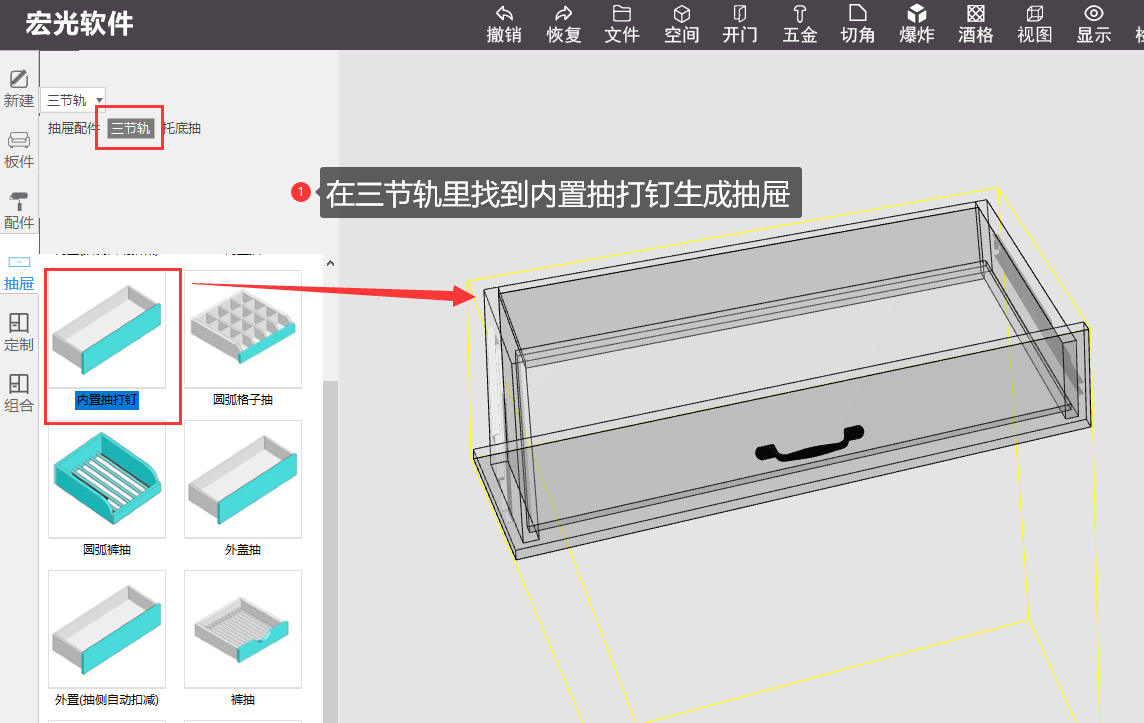

第12步：点击【抽屉】--【三节轨】--【内置抽打钉】生成抽屉。如下图：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
