隐形连接件(平扣)使用说明

添加时间：2022-08-01 17:14:12 浏览：

知识点掌握：
l 修改隐形连接件(平扣)打孔开槽参数
l 隐形连接件(平扣)连接件方案布置注意事项
一、l修改隐形连接件(平扣)打孔开槽参数
第1步：打开软件后，进入极速拼柜界面，如下图：

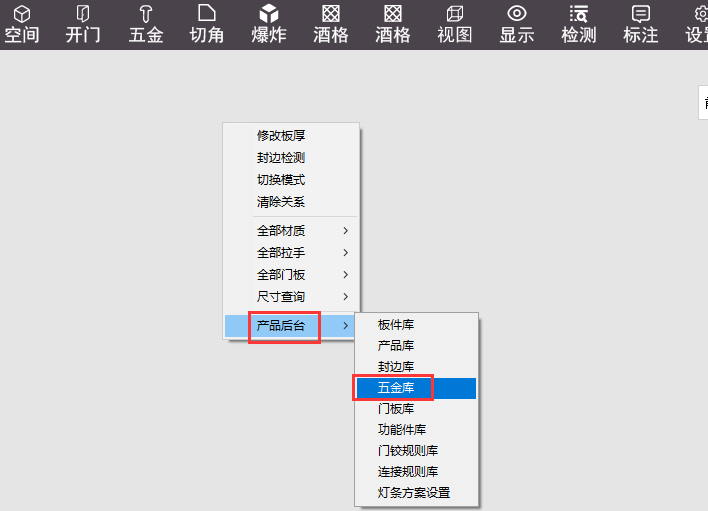

第2步：进入极速拼柜界面后，在空白处鼠标右键产品后台里选择【五金库】进行打开五金库，如下图：

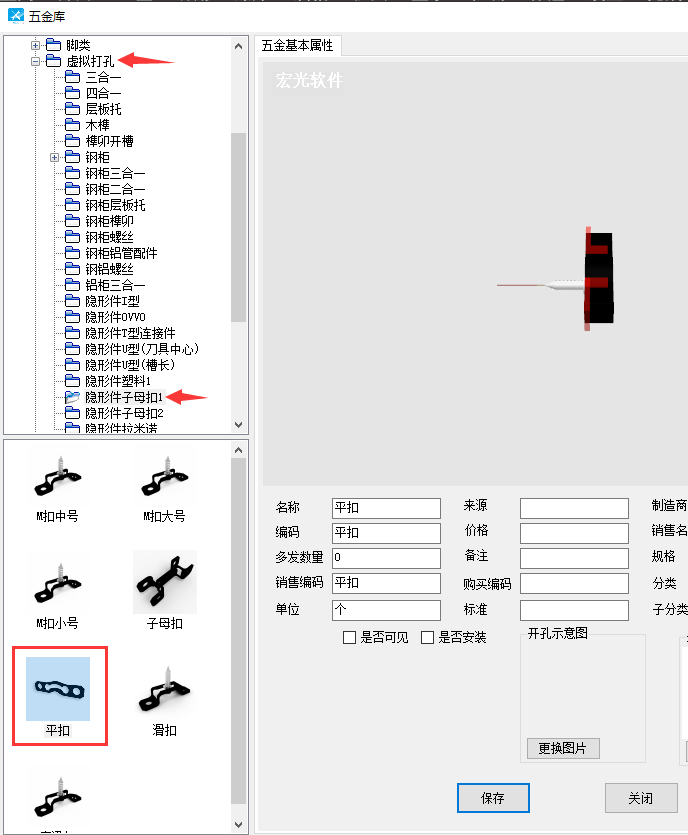

第3步：在五金库的对话框中找到【虚拟打孔】目录下的【隐形件子母扣1】目录，如下图：

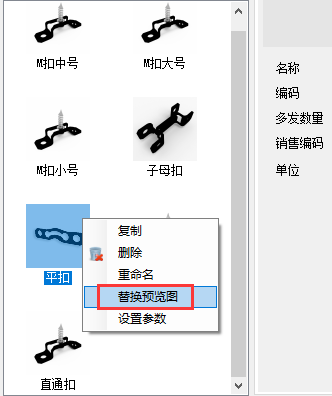

第4步：选中平扣，鼠标右键选择【设置参数】，如下图。
文件名称“三合一偏心件（18H）”中的18H是代表板18mm板厚度的意思，如果是用了17mm的板，则对应选择（17H）那个文件来进行修改。

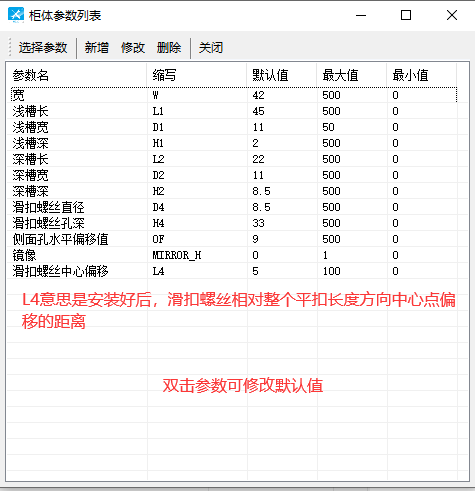

第5步：在弹出的参数列表页面中，双击要修改的参数进去修改其默认值，比如修改螺母直径如下图：

二、隐形连接件(平扣)连接件方案布置注意事项

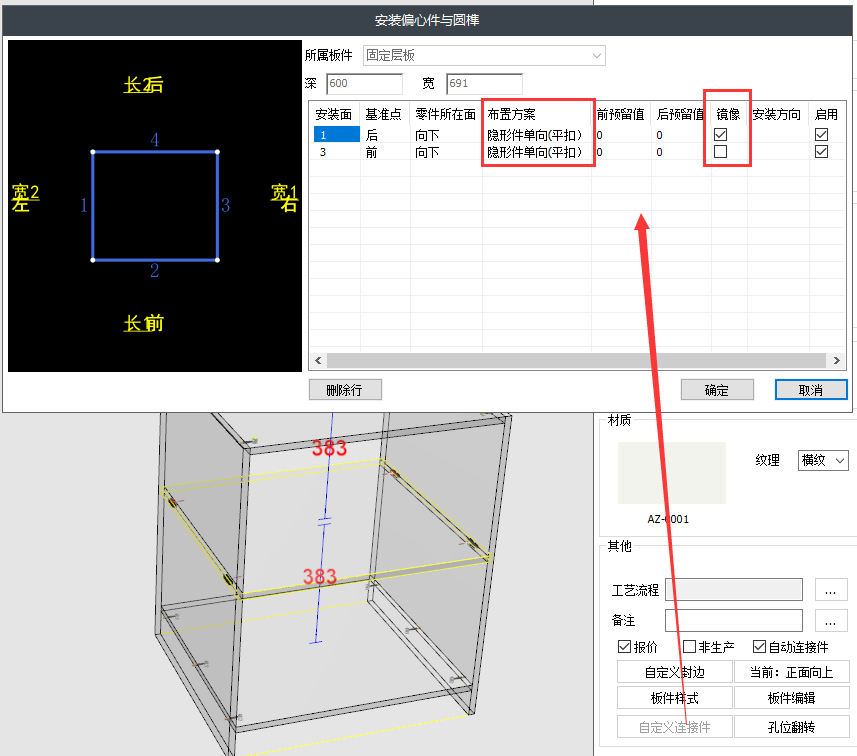

1、板件左右两边的连接件方案其中一边必须勾选镜像，这样才能使用左右两边的推板方向一致，如下图：

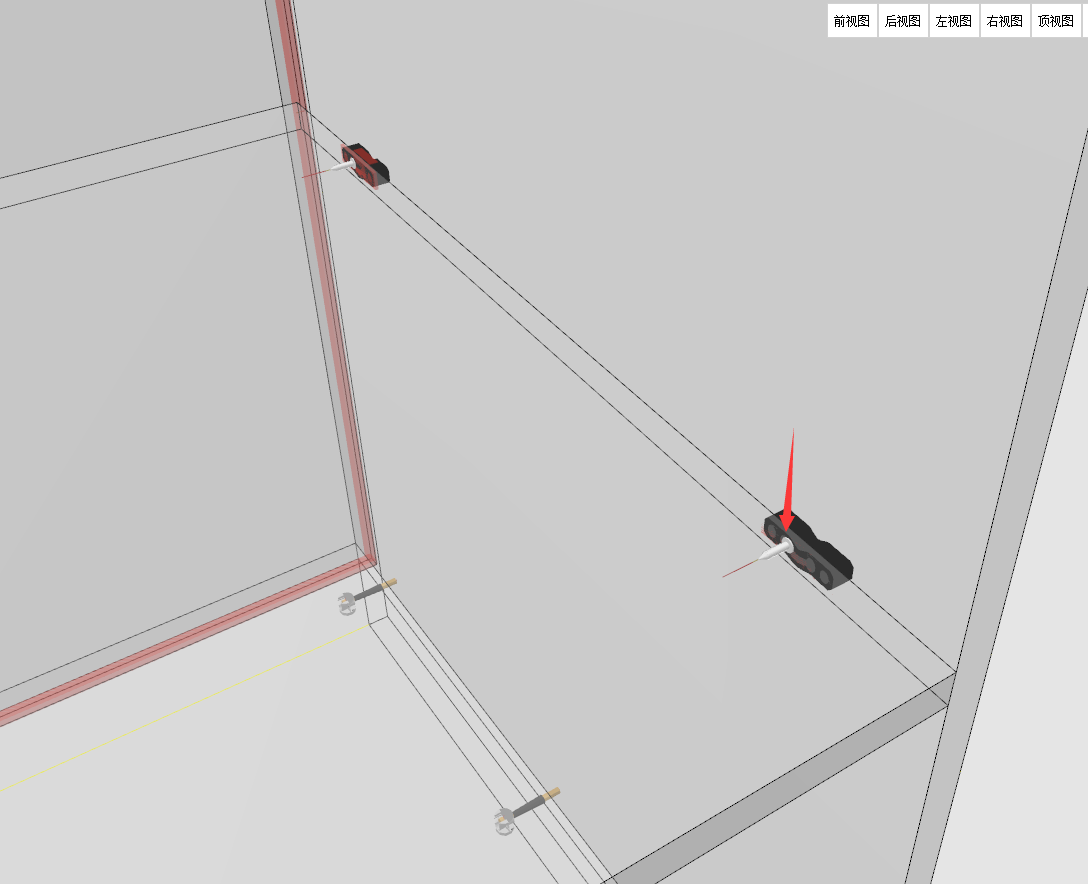

2、镜像功能控制板件安装时推板方向规则，如下图以固定层板为例，白色螺丝相对平扣中心靠后，则此板件是从前往后推板安装，反之白色螺丝相对平扣中心靠前，则此板件安装是时从后往前推。

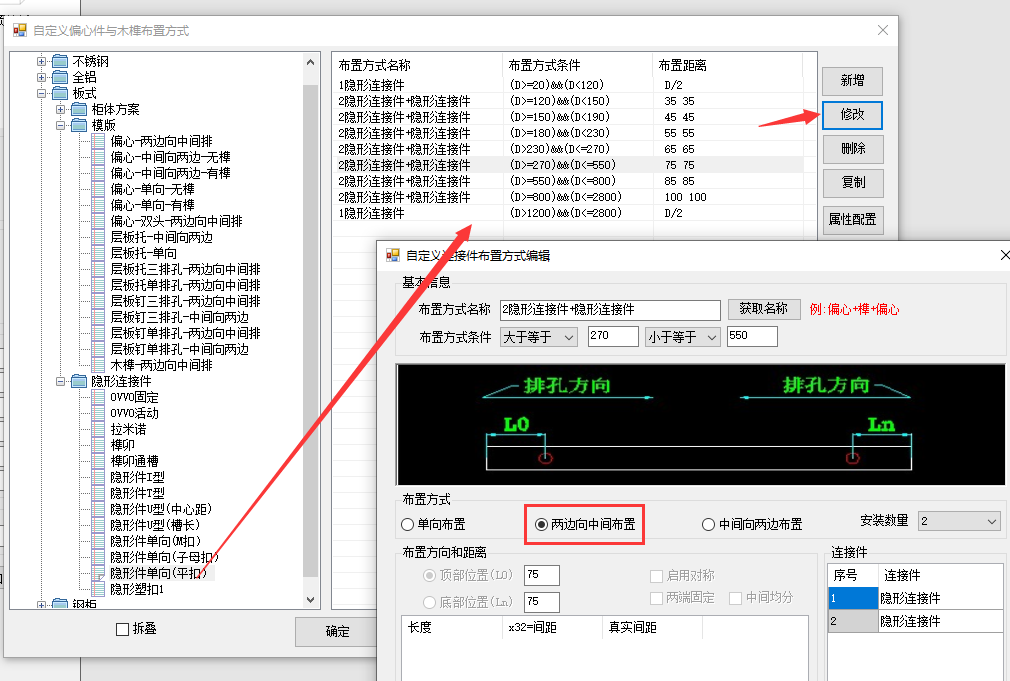

3、隐形连接件(平扣)的连接件方案规则建议使用两边向中间排的规则，这样设计时就算是设计了从后往前推板的，到实际安装时也可以倒过来板件从前往后推板安装

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
