如何设置导出CAD的标注文字大

添加时间：2022-12-29 09:08:54 浏览：

知识点掌握：
掌握宏光软件中如何设置导出CAD的标注文字大小。

操作步骤如下：

第1步：在3D房间内，点击右上角【设置】--【图纸设置】。注意：衣柜和橱柜的图纸设置是分开的，两个图纸设置界面稍有差异。衣柜场景状态下点击图纸设置修改的是衣柜图纸，橱柜场景状态下点击图纸设置修改的是橱柜图纸。这里以衣柜图纸设置为例。如下图：

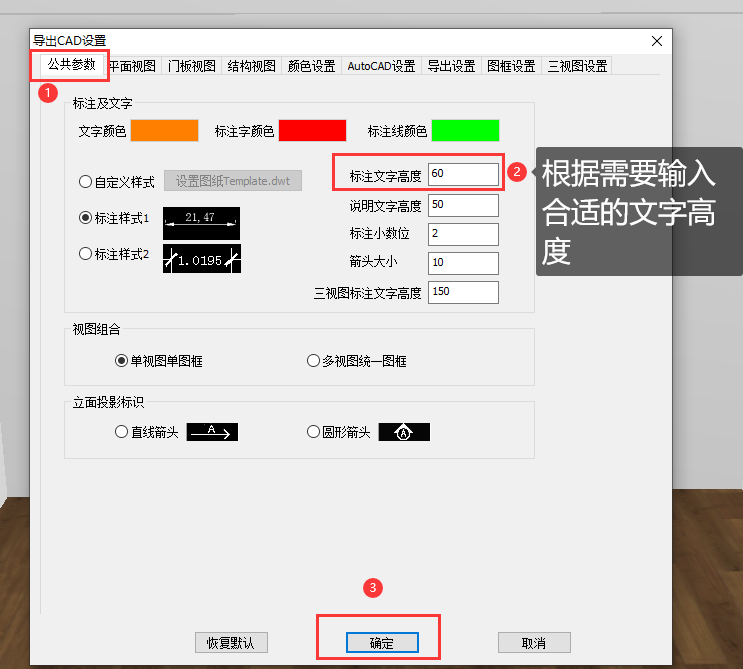

第2步：在弹出的【导出CAD设置】窗口中，点击【公共参数】，然后修改【标注文字高度】，可以根据需要输入合适的文字高度，这里修改成60为例，最后点击【确定】。如下图：

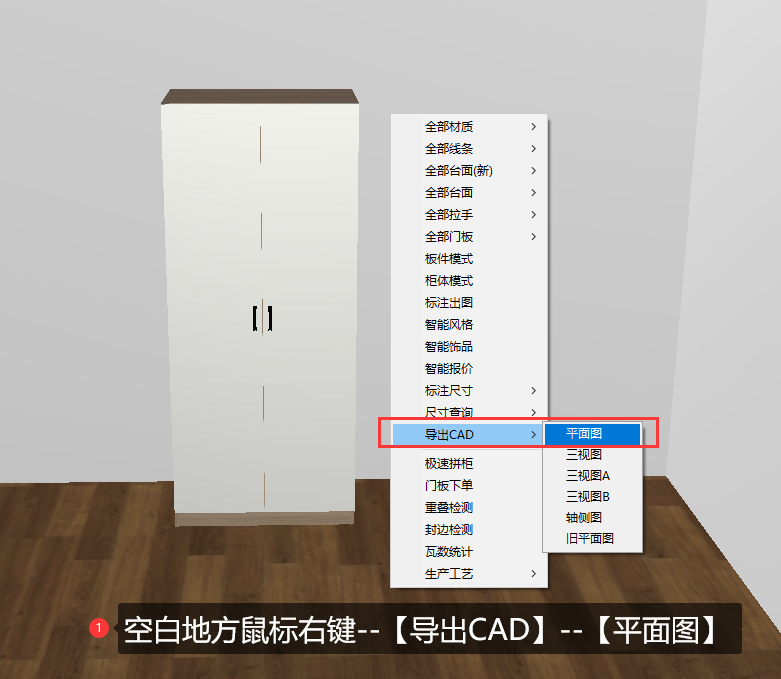

第3步：在房间内，空白地方鼠标右键，点击【导出CAD】--【平面图】。如下图：

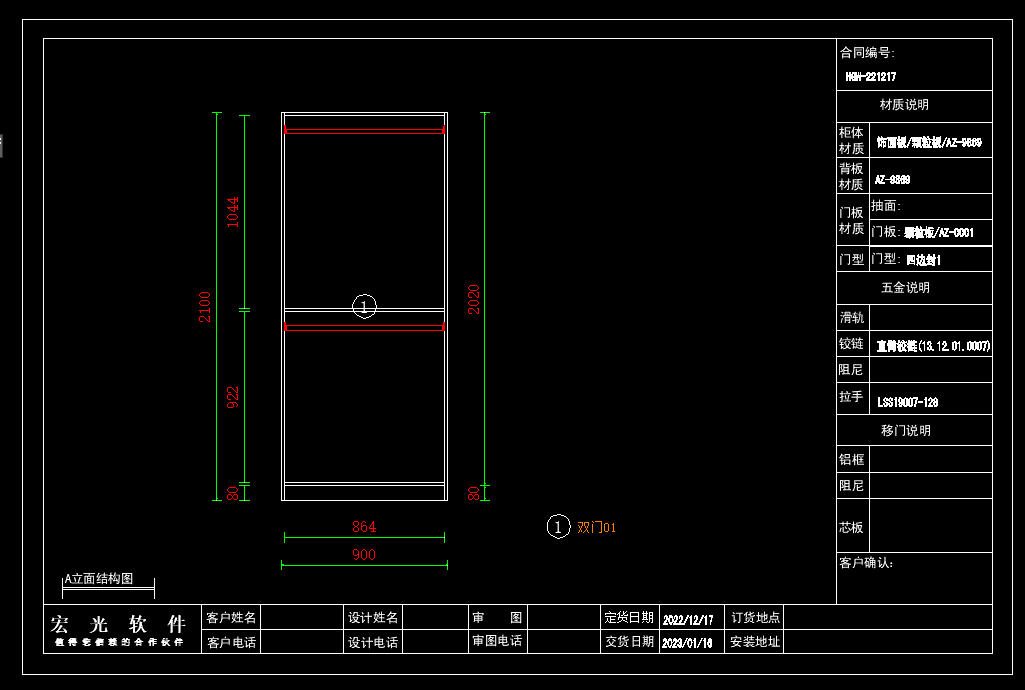

第4步：导出CAD完成。看看标注大小是否合适，如果不合适还可以按以上步骤继续做调整。如下图：

应用延伸：

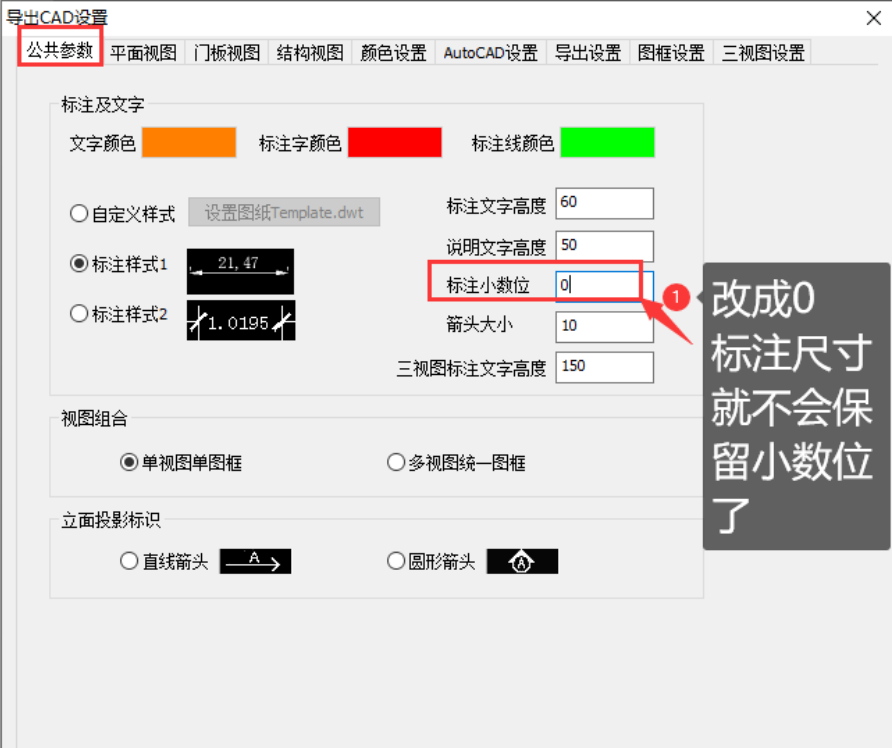

软件默认CAD标注保留两位小数点，如果想修改标注保留位数，只需要保留整数，那么只需要将【标注小数位】改成0就可以了，这样导出的来的标注都是整数的。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
