如何在左侧板盖板上生成竖向的通槽

添加时间：2024-11-29 18:18:00 浏览：

知识点掌握：

掌握如何在左侧板盖板上生成竖向的通槽。

文档说明：
本文档主要是介绍在左侧板盖板上生成竖向的通槽。

例子：

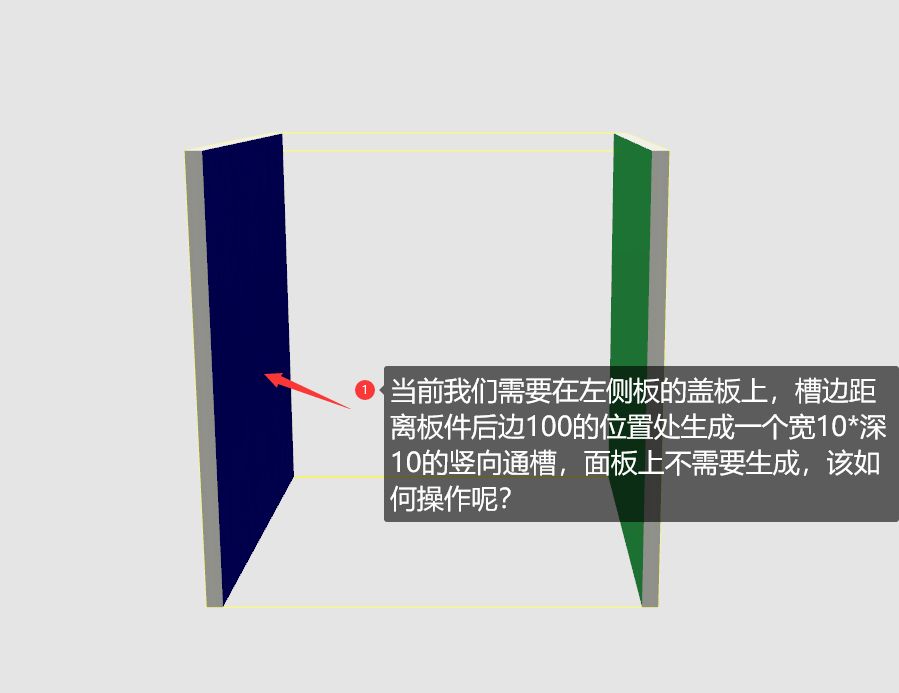

以下图为例，当前我们需要在左侧板的盖板上，槽边距离板后边100的位置处生成一个宽10*深10的竖向通槽，只生成在盖板上，面板上不需要生成，该如何操作呢？

操作步骤如下：

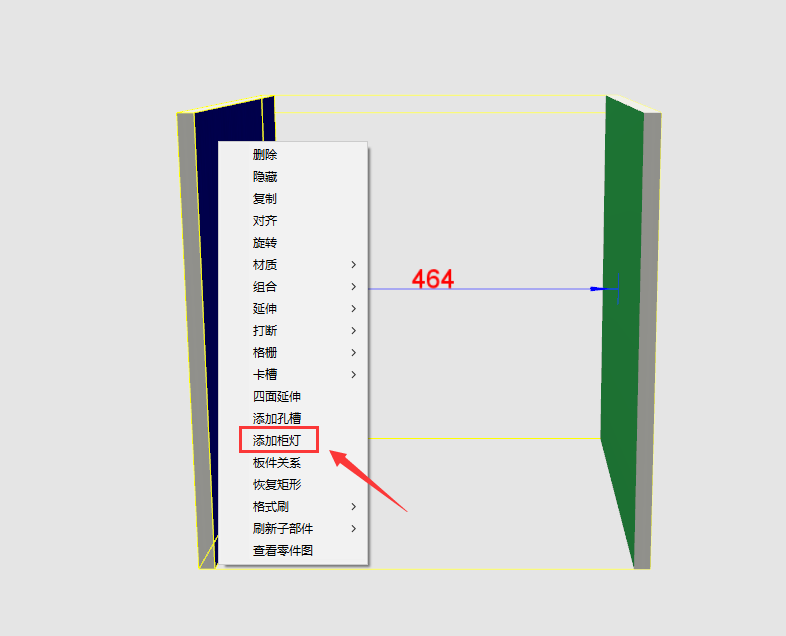

第1步：选到左侧板,鼠标右键点击【添加柜灯】，如下图所示：

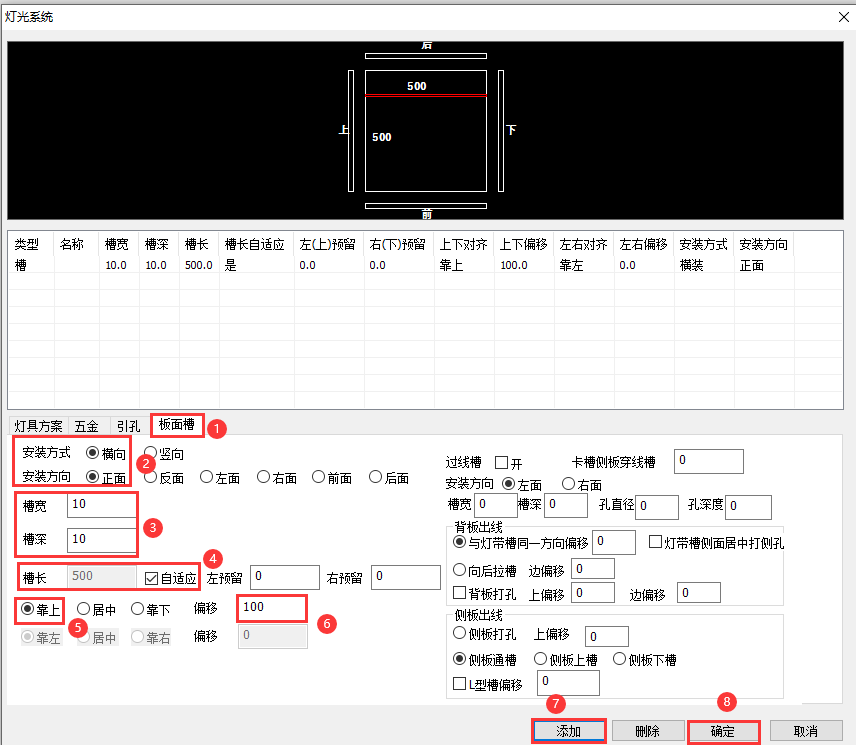

第2步：进到灯光系统界面之后，点击【板面槽】，将【安装方式】切换为横向，表示生成竖向的槽（因为左侧板是往左侧倒下去的，倒下去之后变成了横向放的板件，因此横向安装的槽立起来的时候就变成了竖向的槽）。安装方向选择【正面】，表示打在盖板上（注意：因为当前左侧板的盖板是在内侧，左侧板往左倒下去，内侧是在上面，因此选择正面，槽会生成在盖板上；如果选择反面，槽就会生成在面板上；这个跟板件的面板和盖板朝向有关系，如果左侧板的盖板在外侧，选择正面，槽就会生成在面板上，选择反面，就会生成在盖板上）。接着，将槽宽设置为【10】，槽深设置为【10】，槽长默认勾选【自适应】，表示槽长根据板件尺寸生成通槽，如果有特定尺寸，可以将自适应的勾取消，自行修改槽长的尺寸。将生成方向设置成【靠上】（注意：查看中间的板件轮廓示意图，靠上是在板件后面；居中是板件居中位置；靠下是在板件的前面），偏移中输入100，表示槽边距离板件后边为100，确定没问题之后，先点击【添加】，就可以看到上方板件轮廓内就有了红色的线条，表示槽添加成功，最后再点击【确定】，如下图所示：

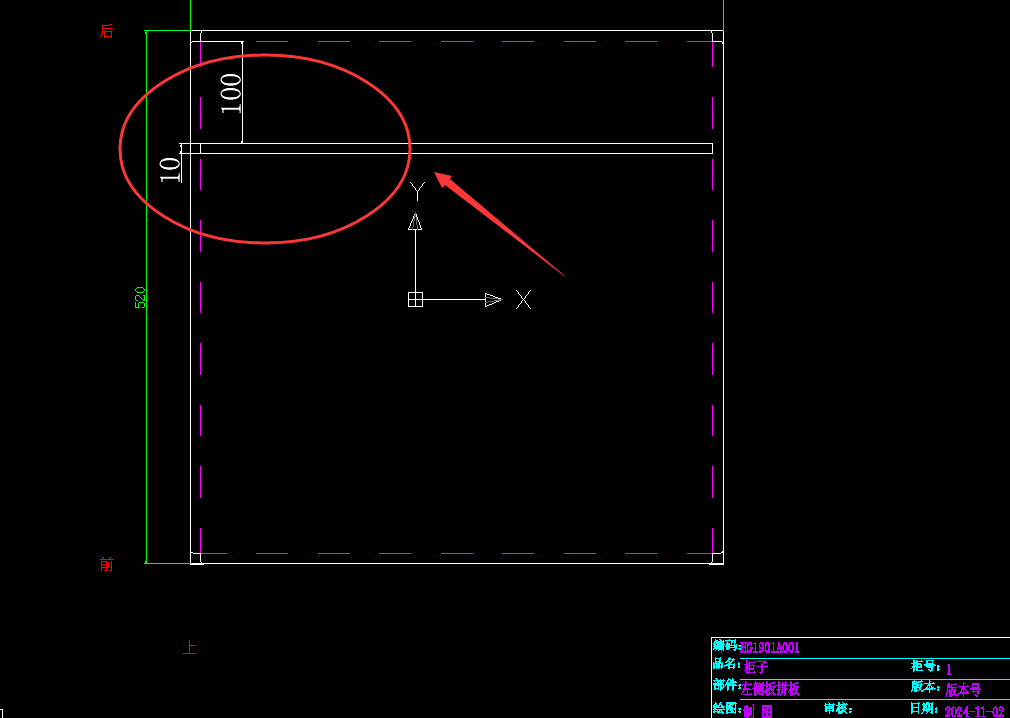

第3步：设置完之后，导出图纸加工，就可以看到我们在左侧板的盖板上，槽边距离板件后面100的位置处，生成了一根宽为10，深为10的横向通槽（左侧板立起来就是竖向的通槽），面板是没有生成这个槽的，如下图所示：

温馨提示：

1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
