极速拼柜如何修改开缺层板的孔位安装面

添加时间：2021-12-28 10:51:00 浏览：

知识点掌握：
l 极速拼柜如何修改开缺层板的孔位安装面。

操作步骤如下：
第1步：打开软件，进入到极速拼柜界面，我们已经提前拼好了左开缺的柜子，在这个柜子上有层板，这个层板是开缺的异形板，我们生成好之后，需要对这个柜子一键生成孔位，我们点击上边【五金】--【一键生成】，如下图所示：

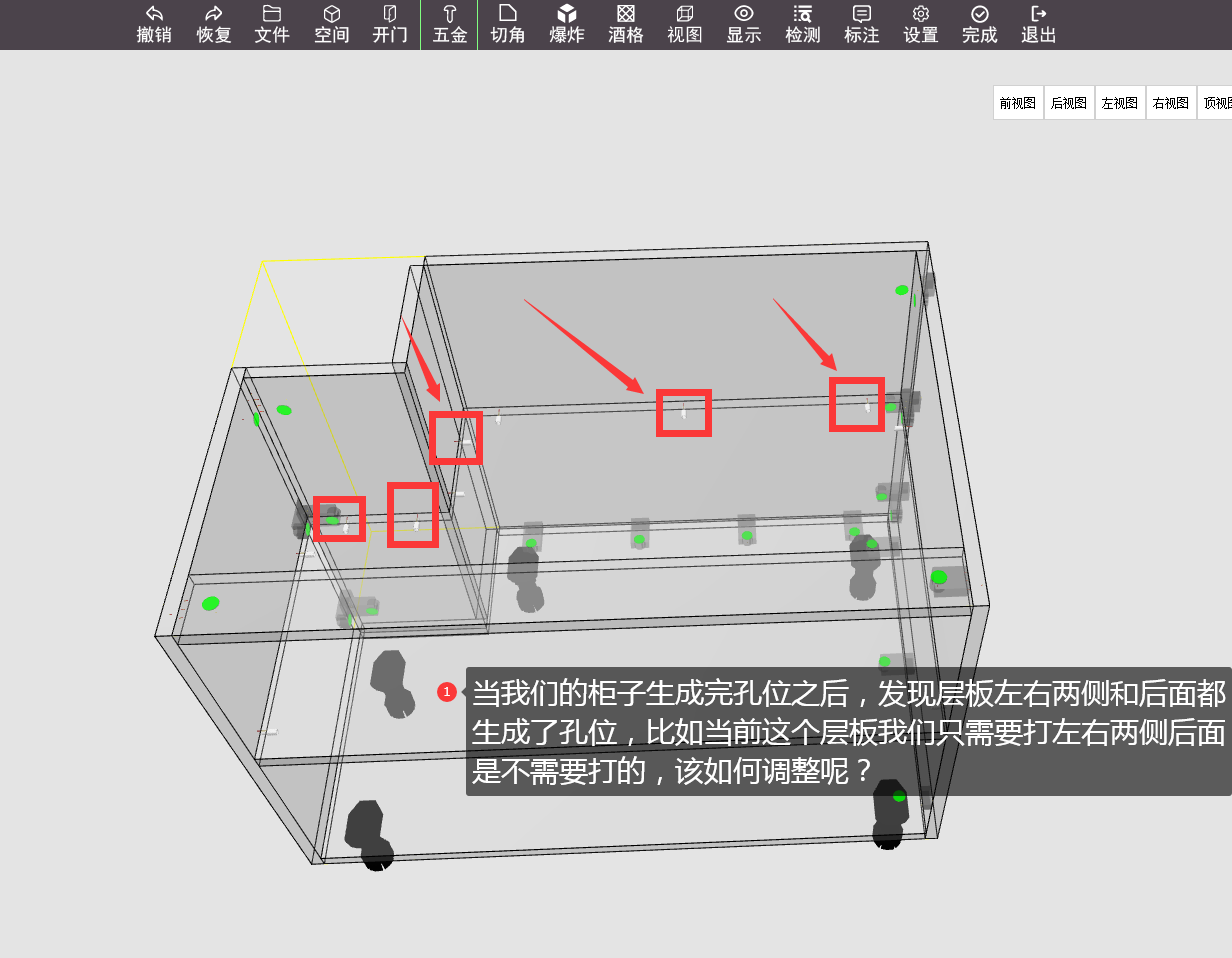

第2步：当我们的柜子生成好孔位之后，发现我们的层板孔位的安装面不是我们想要的，层板生成的孔位多了，左右两侧和后面也打孔了，如下图所示：

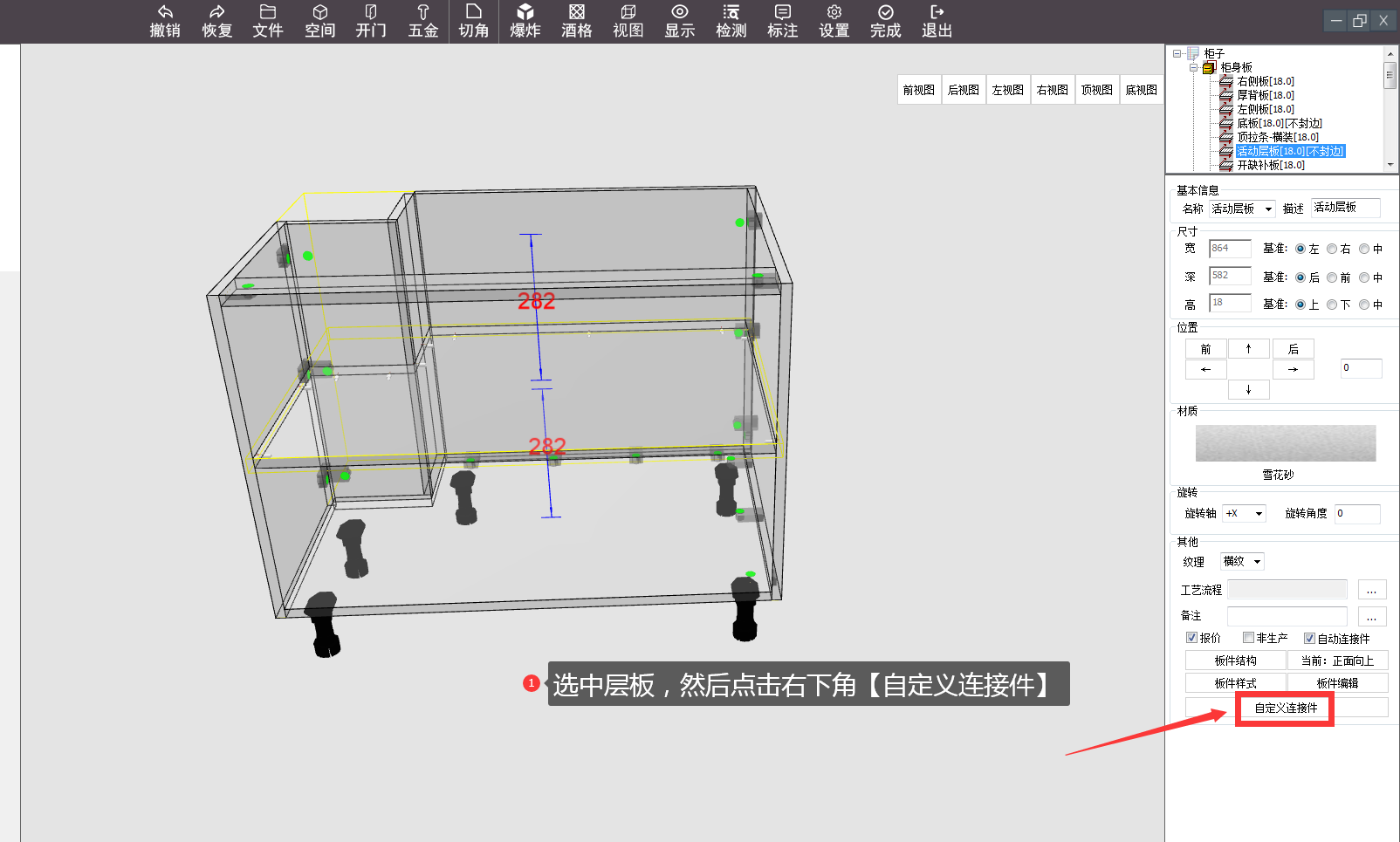

第3步：现在我们需要修改层板的孔位安装面，让层板的孔只打在左右两侧后面不打，则选中层板，然后点击右下角【自定义连接件】，如下图所示：

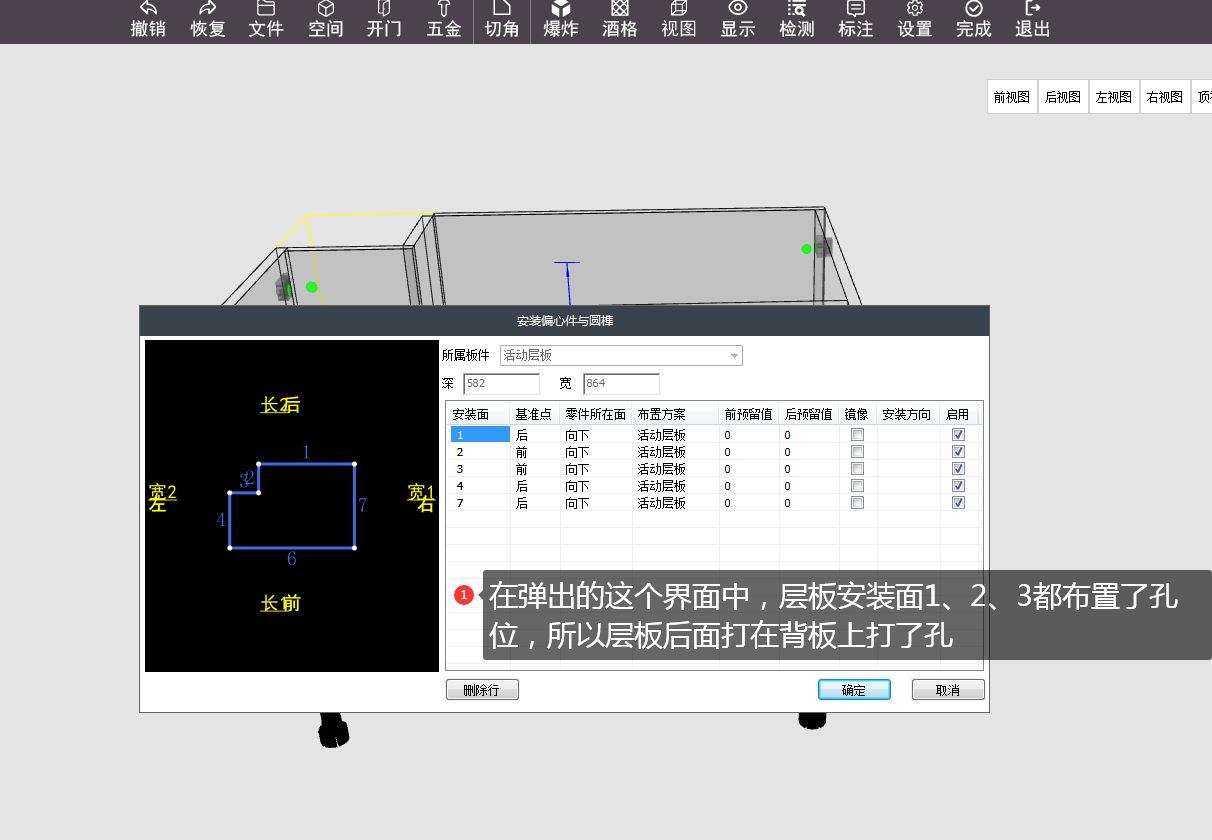

第4步：在弹出的界面中，我们发现层板的安装面1、2、3都布置了孔位，在左侧的蓝色预览图中可以看到1、2、3分别代表层板后边，所以层板后面连接背板上打了孔位，如下图所示：

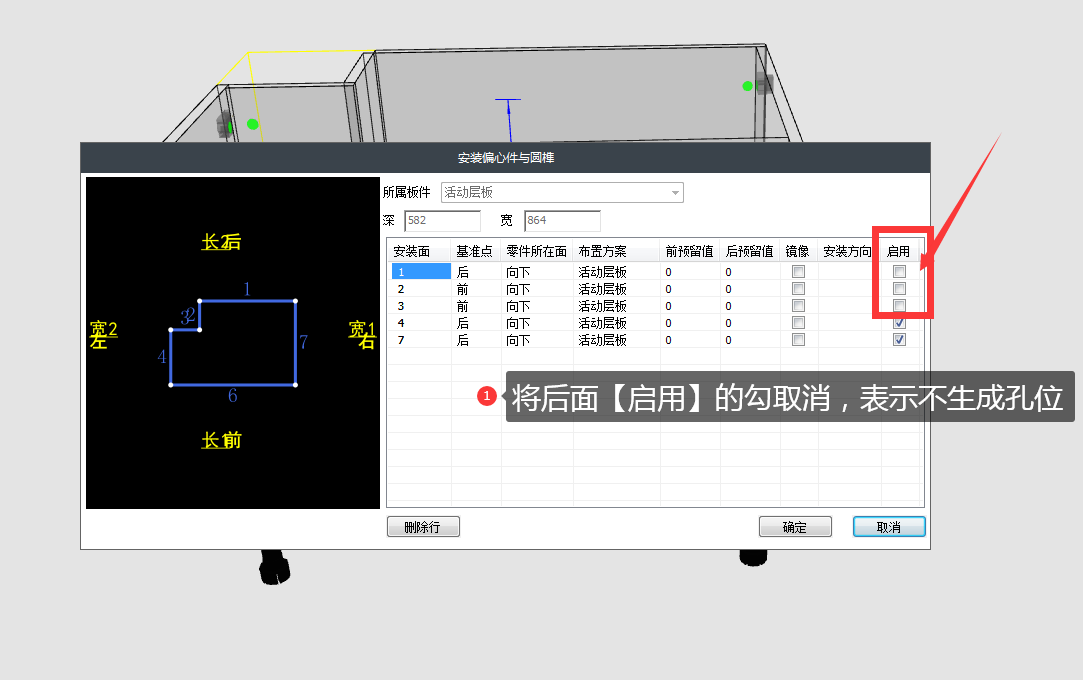

第5步：现在我们需要取消层板1、2、3的安装面孔位，则在【安装偏心件与圆榫】的界面中，在1、2、3的安装面后面将【启用】后面的勾取消，然后再点击【确定】，如下图所示：

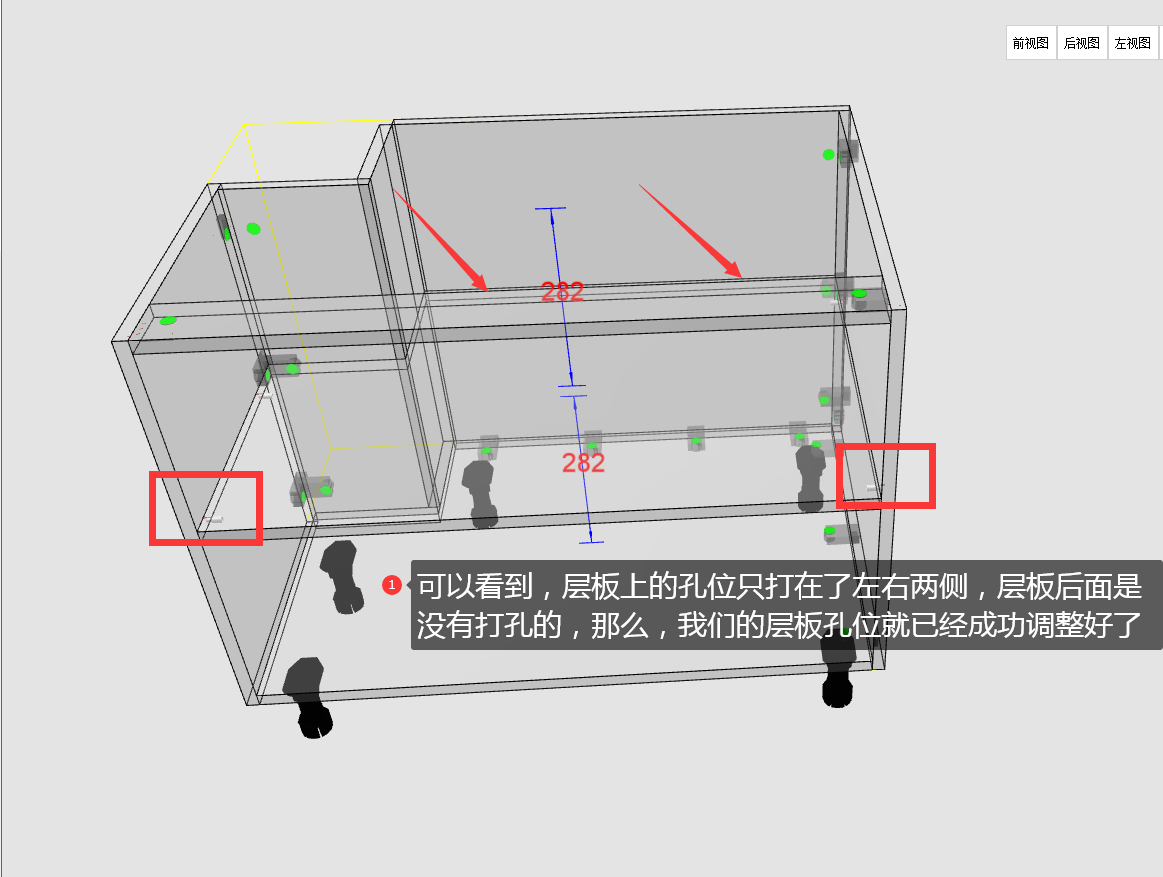

第6步：当我们按照上面的步骤操作完之后，就可以看到，我们层板的孔位已经调整好了，孔位生成在了左右侧板上，层板后面连接背板的位置处是没有孔位了，如下图所示：

注：
本文档主要以左开缺的柜子为例进行演示，其他开缺的柜子如果生成孔位之后发现层板的孔位安装面需要调整，也是按照上面的操作步骤进行同理操作即可。
