板件编辑之后孔位消失的解决方法

添加时间：2022-03-29 11:00:08 浏览：

知识点掌握：
l 板件编辑之后孔位消失的解决方法。

问题详情：
1：如下图所示的柜子，以左侧板为例，正常情况下左侧板是有布置连接件生成孔位的，如下图所示：

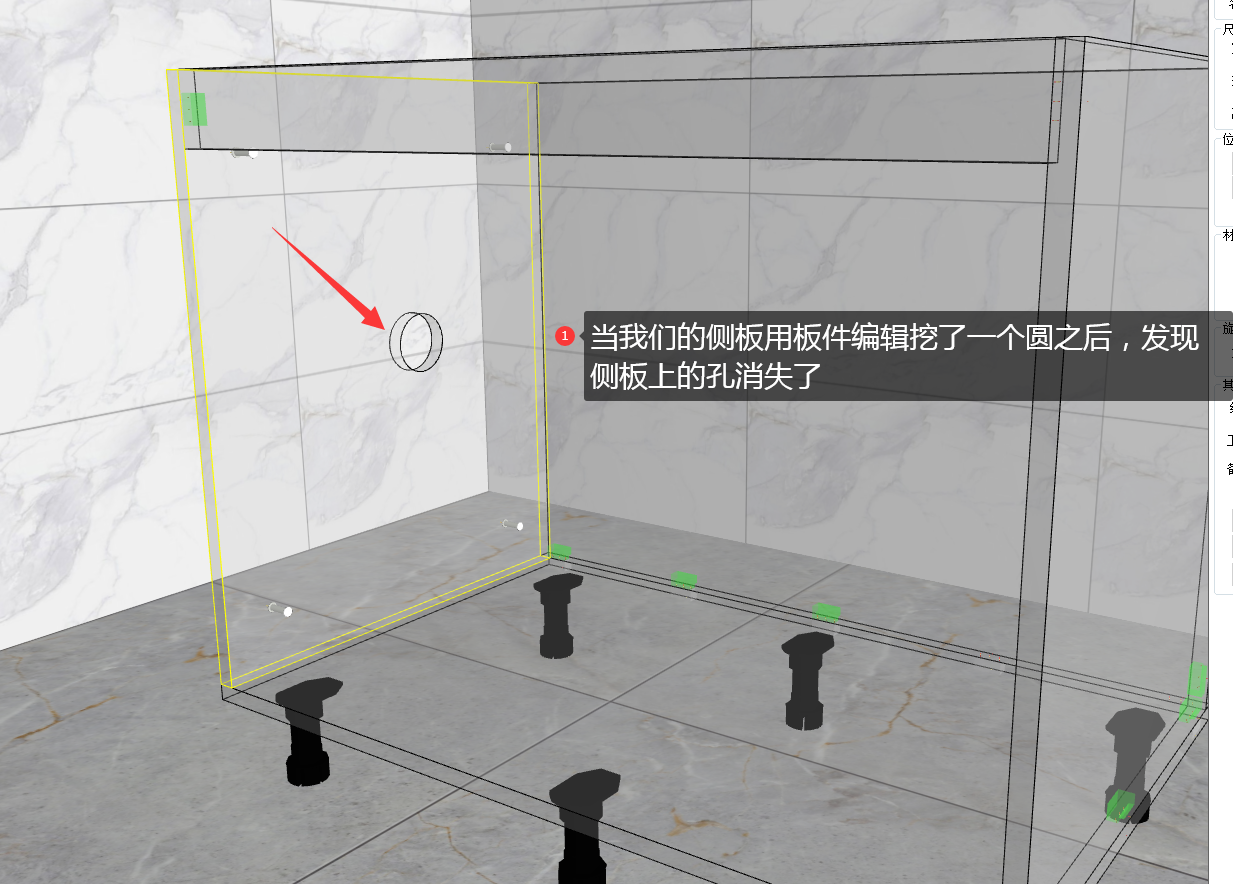

2：当我们对左侧板用板件编辑做了异形，比如板件内挖了一个圆之后，发现左侧板的孔位消失了，如下图所示：

问题原因：

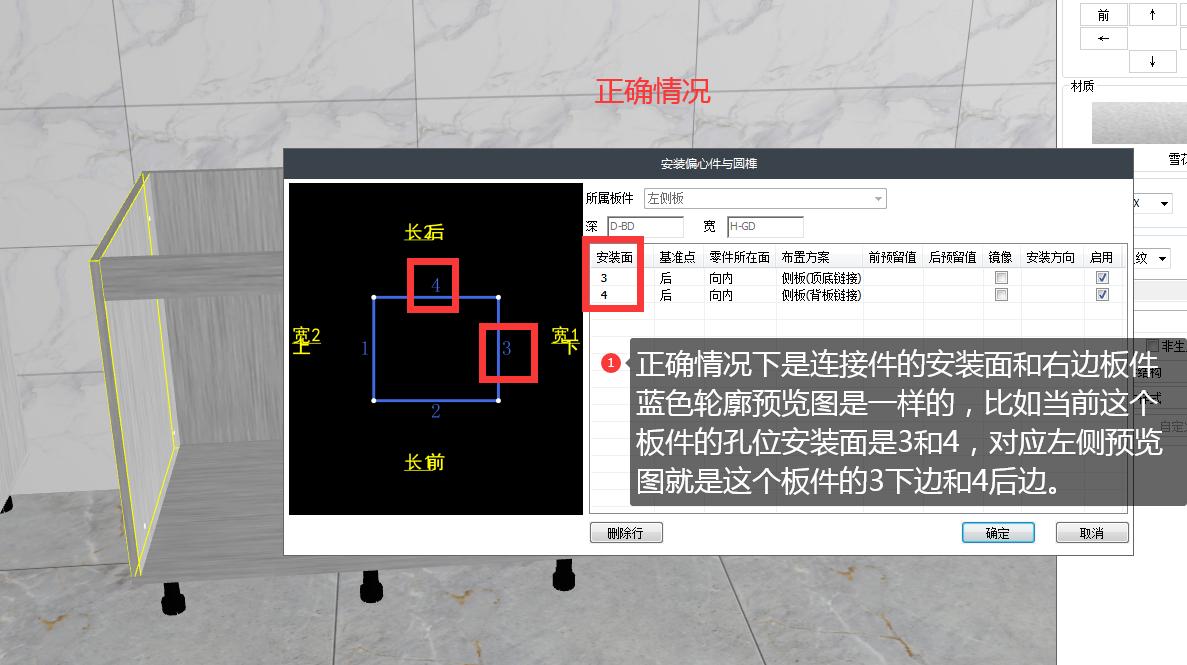

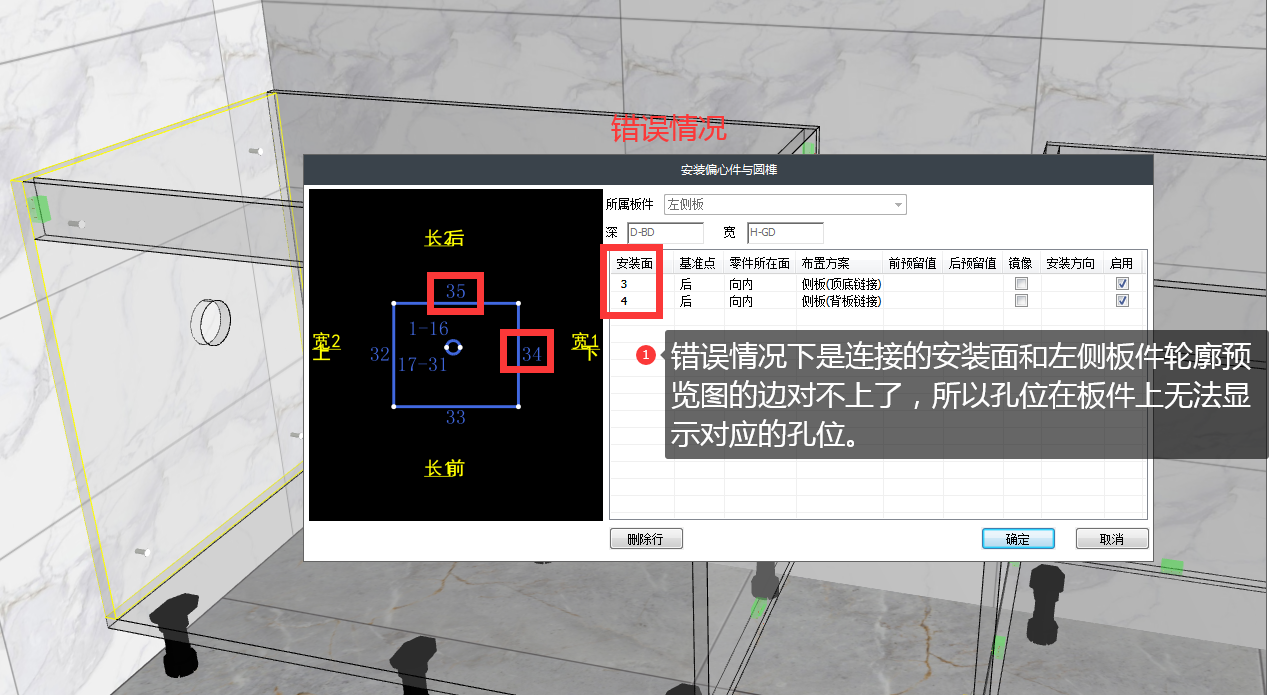

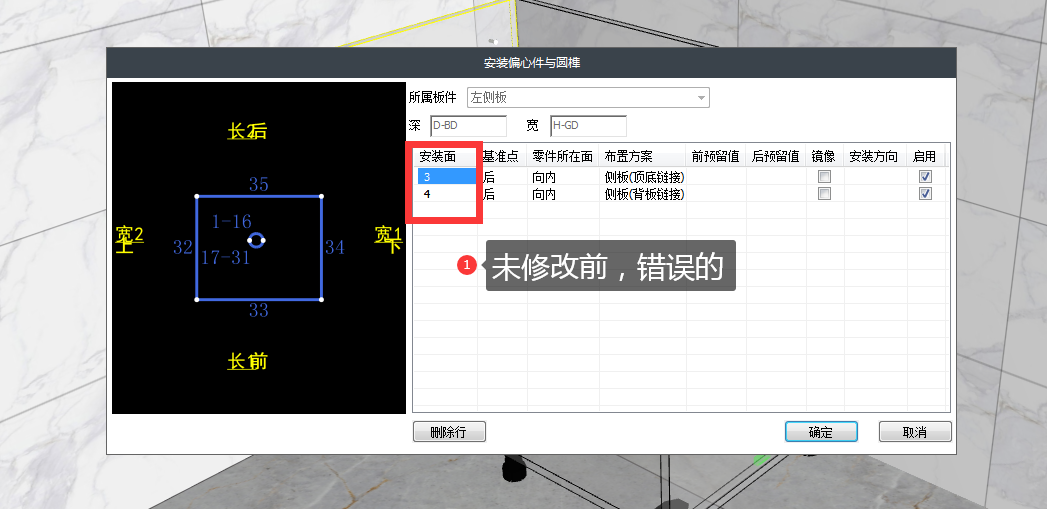

正常情况下，板件连接件安装面肯定跟板件每条边对应的序号是相同的，当板件是正常的矩形板的时候，软件默认是1234的板件序号，孔位对应的安装面也是1234等序号；当这个板件通过板件编辑改成了异形之后，板件就不再是1234单纯的四条边而是很多序号组成的边，所以如果连接件安装的面和板件每条边序号对不上则会出现孔位消失不见的情况，如下图所示：

解决方法：

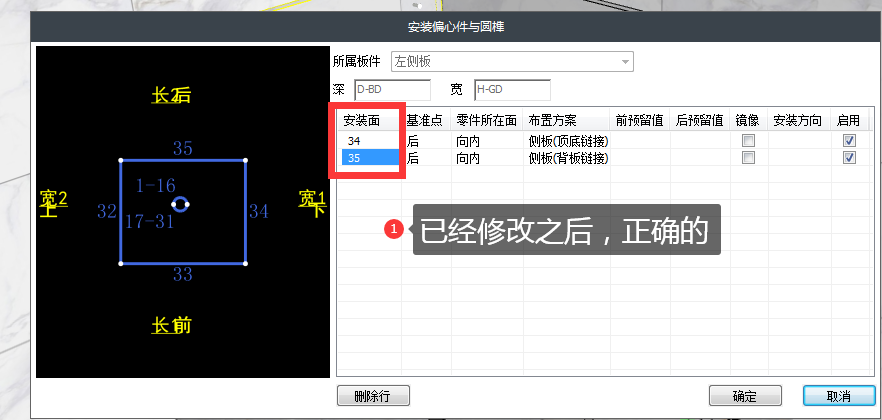

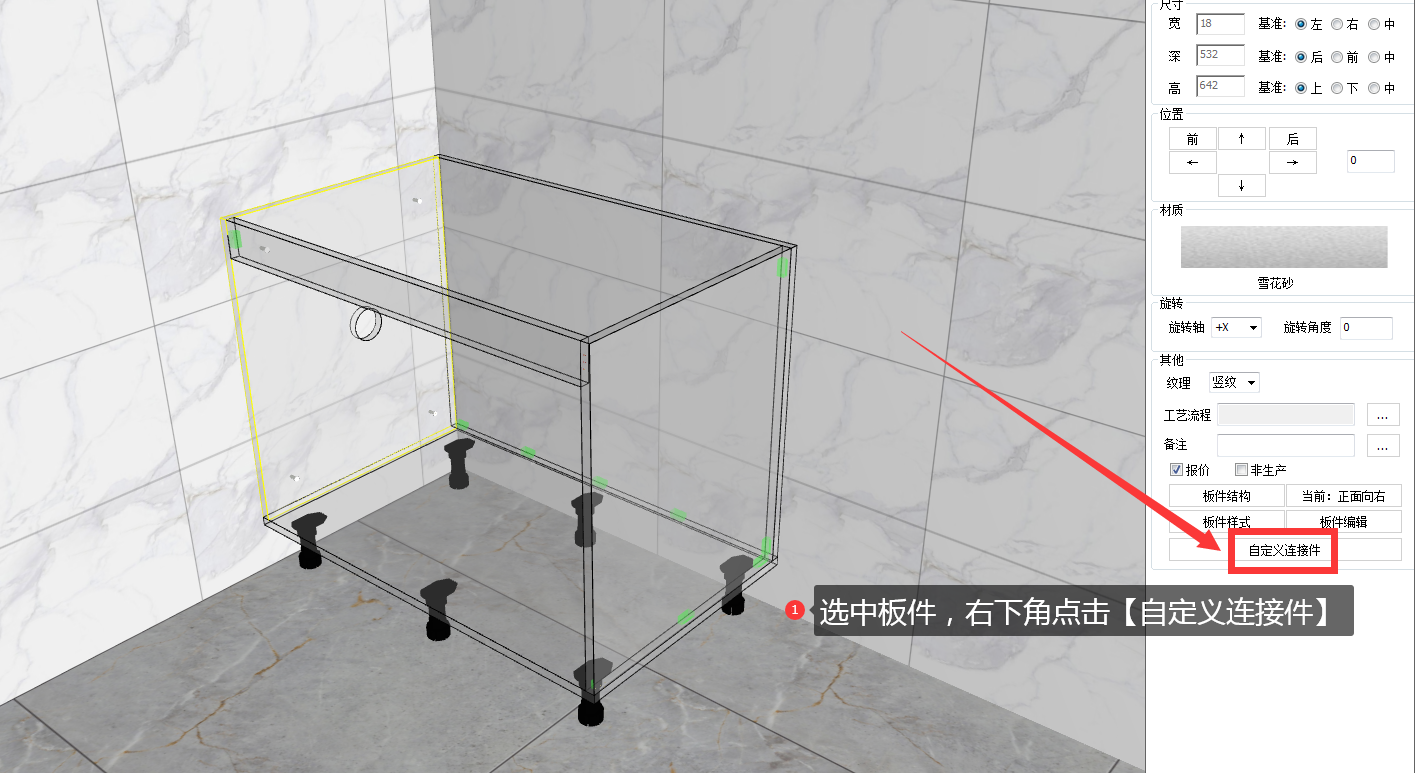

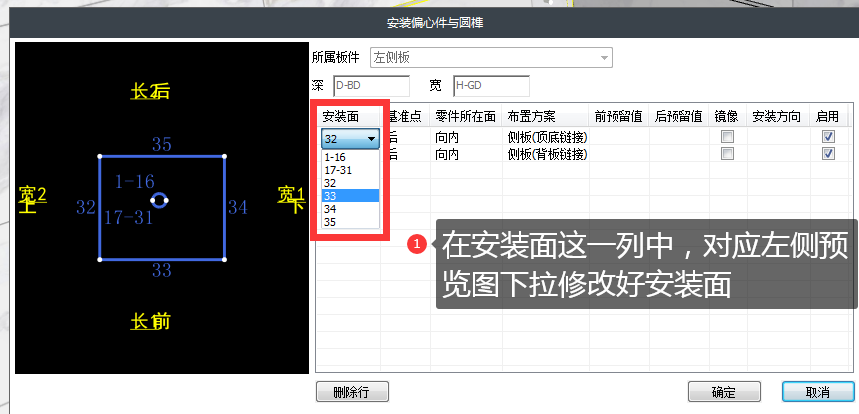

1：在板件模式状态下，选中连接件消失的板，在软件右下角，点击【自定义连接件】，在弹出的界面中，根据板件蓝色轮廓预览图对应下拉修改连接件的安装面，如下图所示：

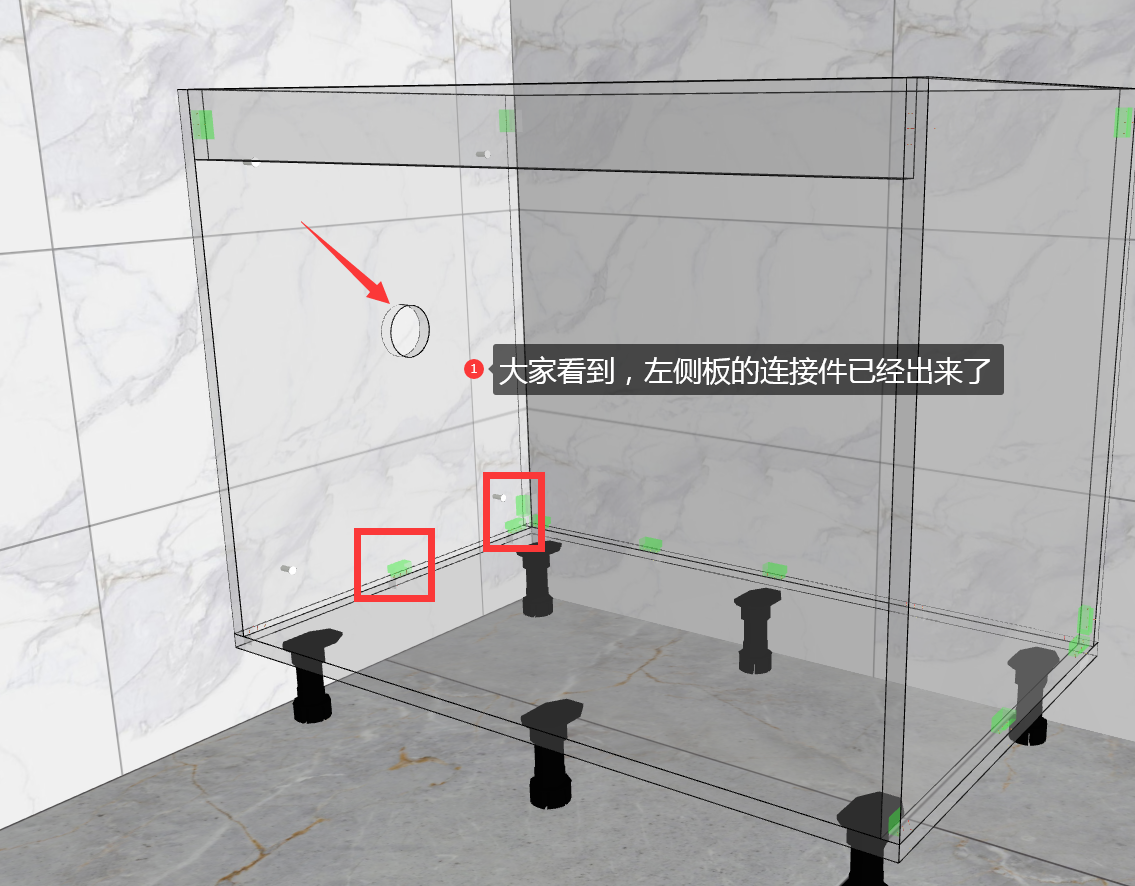

2：当我们按照以上操作步骤改好板件的孔位安装面之后，发现板件的连接件出来了，如下图所示：

温馨提示：
