图纸加工少盖板的解决方法

添加时间：2022-03-29 16:42:34 浏览：

知识点掌握：
l 图纸加工少盖板的解决方法。

问题详情：

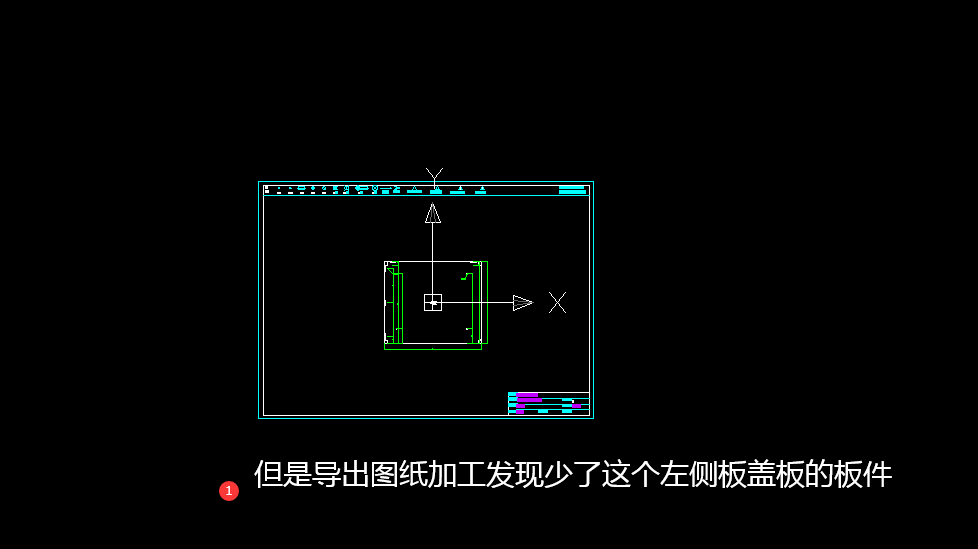

1：为了方便大家理解，以一张板为例进行问题的演示，在下图中，是一块左侧板，他是有面板和盖板的，通过【审单】我们也可以看到有面板和盖板两块板的数据，但是导出图纸加工就少了盖板，如下图所示：

问题原因：

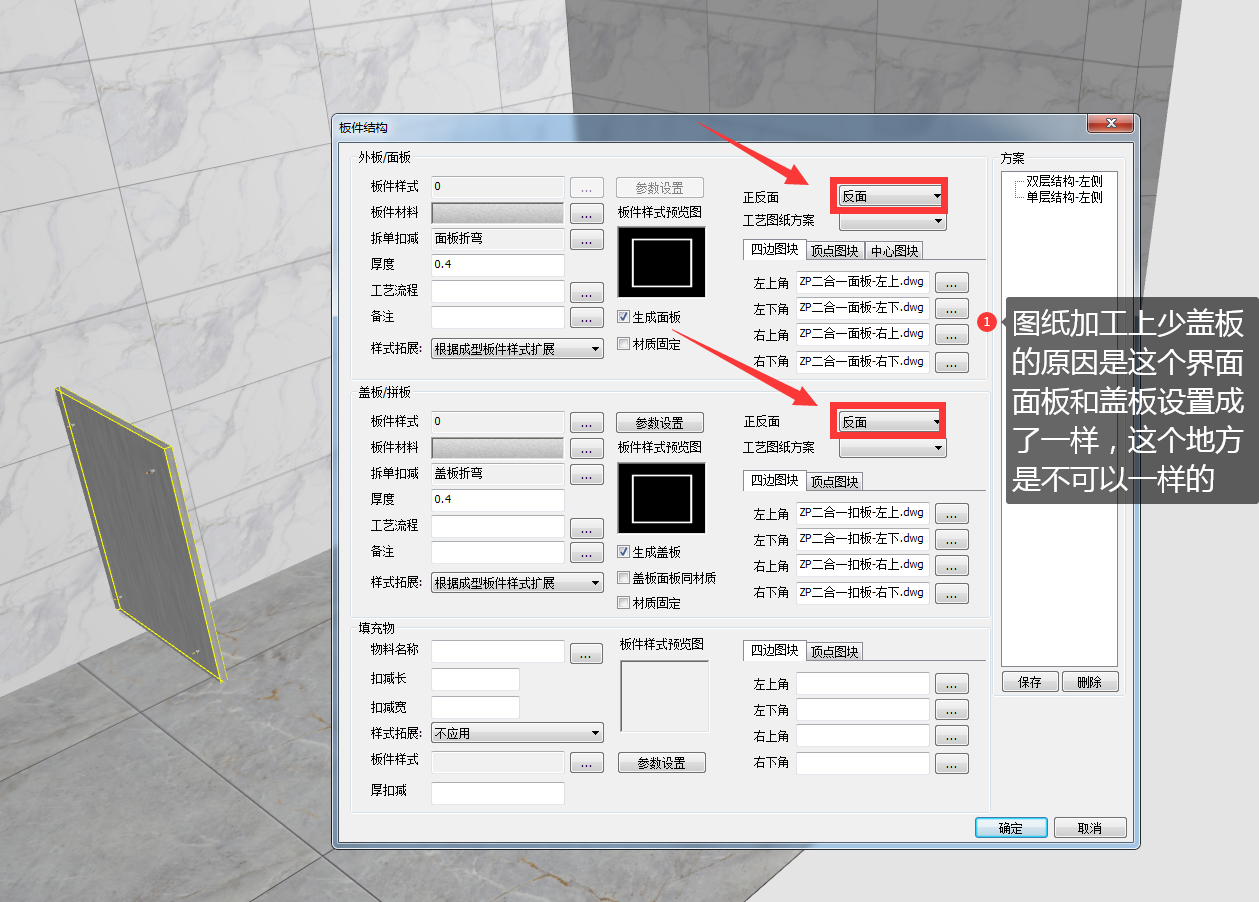

正常情况下，在【板件结构】中，板件的面板和盖板是不一样的方向，一正一反的，出现图纸加工上少了盖板的原因是因为面板和盖板的方向设置成一样了，如下图所示：

解决方法：

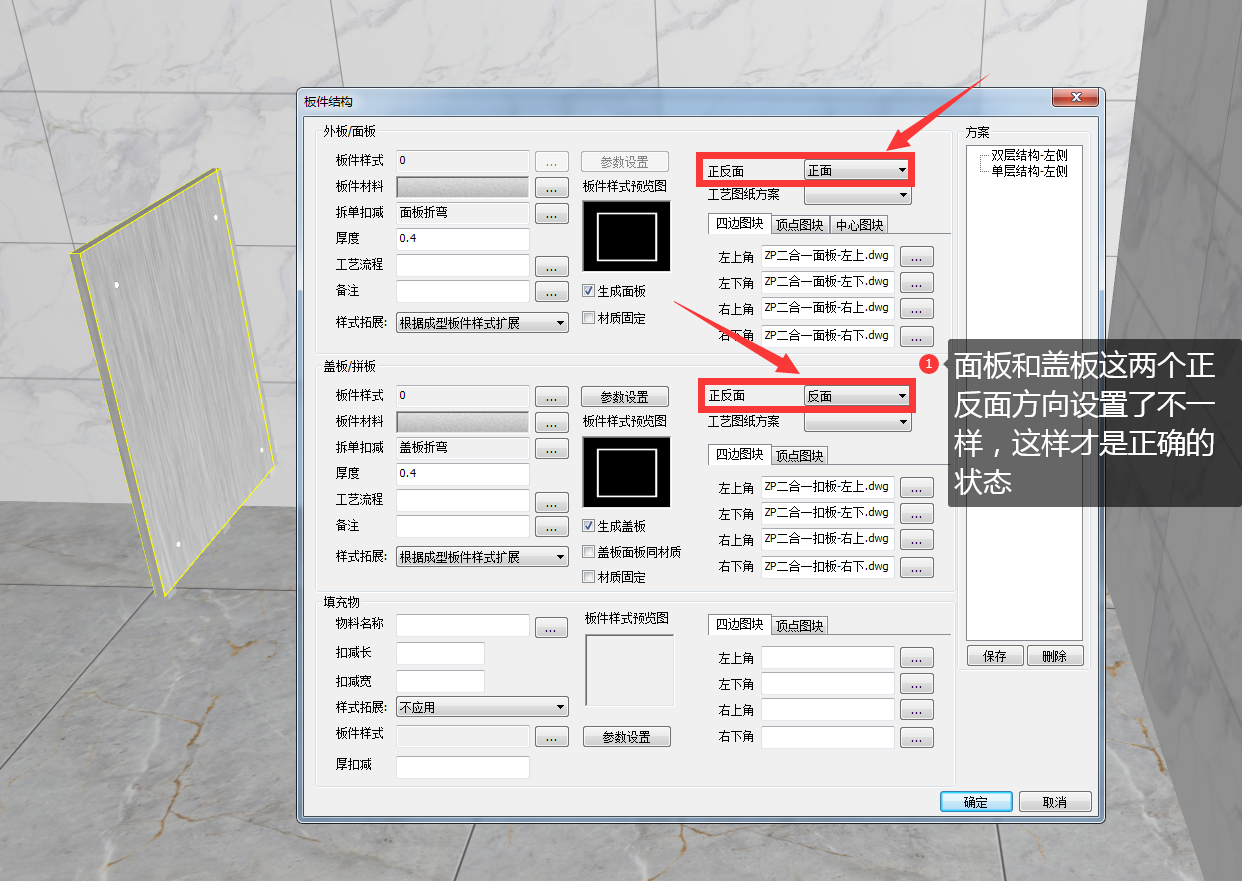

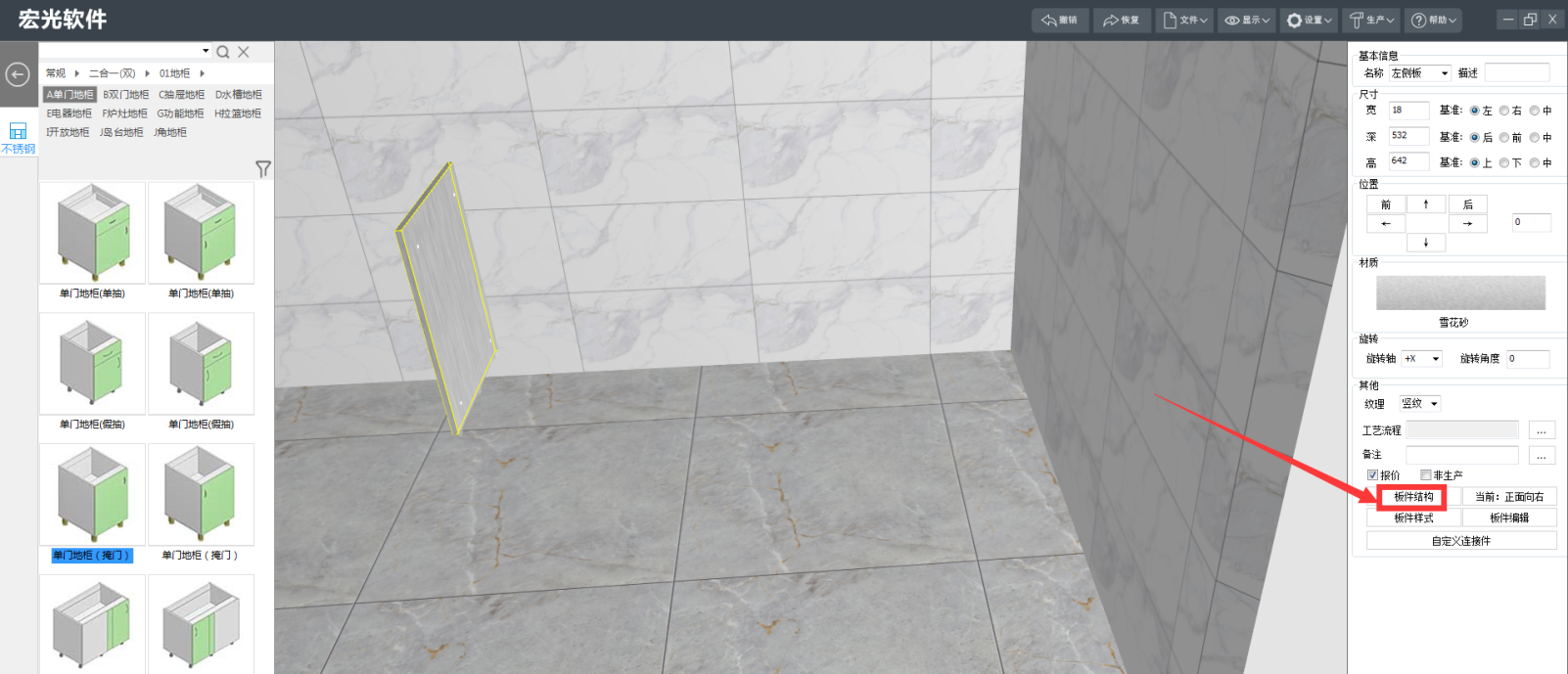

1：在板件模式状态下，选中少盖板的这个板件，在软件右下角，点击【板件结构】，在弹出的界面中，根据我们的实际情况在【正反面】中，将面板和盖板设置成不一样，比如当前我们将面板设置成【正面】，盖板设置成【反面】，如下图所示：

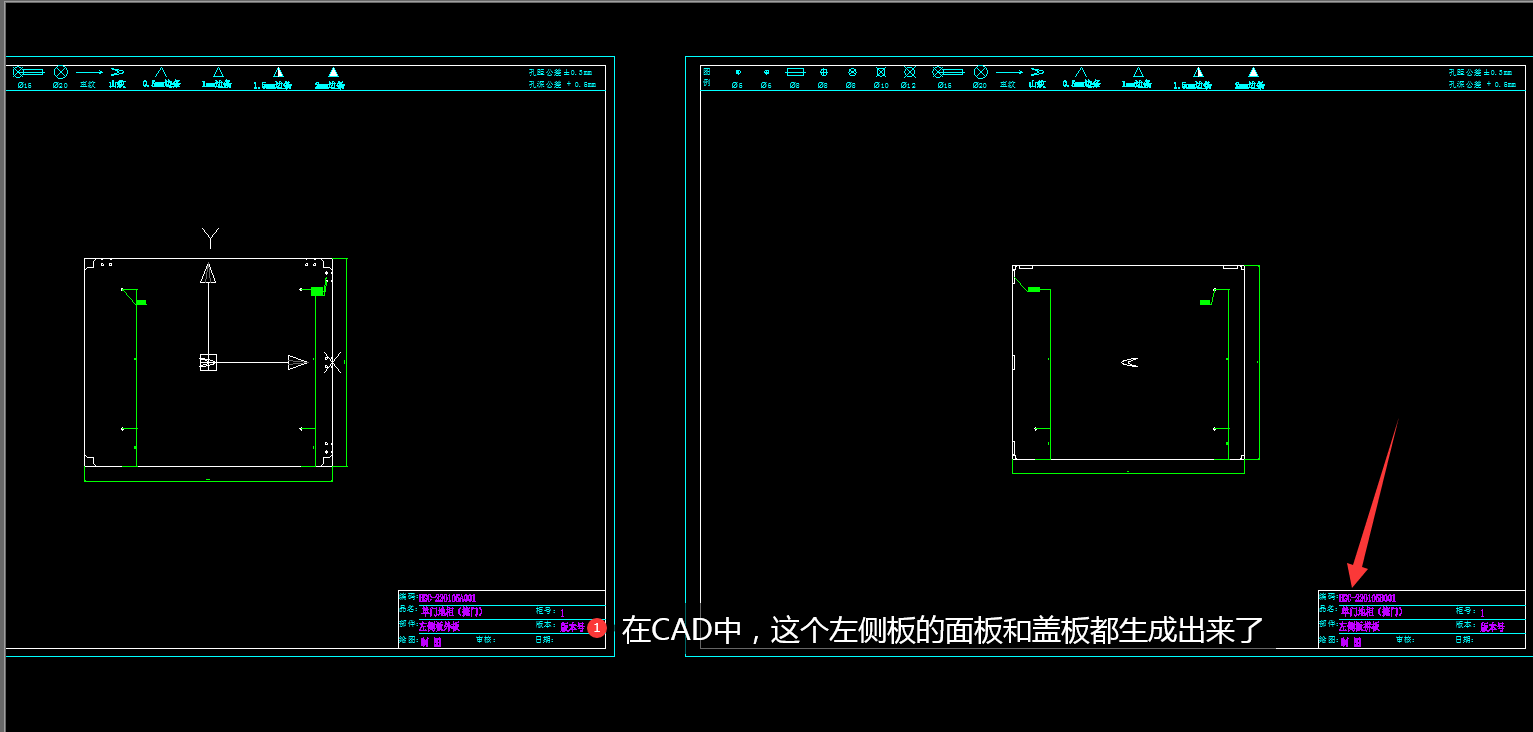

2：当我们按照以上操作步骤改好板件结构之后，重新导出【图纸加工】，在CAD图纸中，我们可以看到这个板件的盖板已经生成出来了，如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
