板件翻面对应连接件的设置

添加时间：2022-09-15 15:39:08 浏览：

知识点掌握：
1.掌握板件翻面对应连接件的设置。

操作步骤如下：

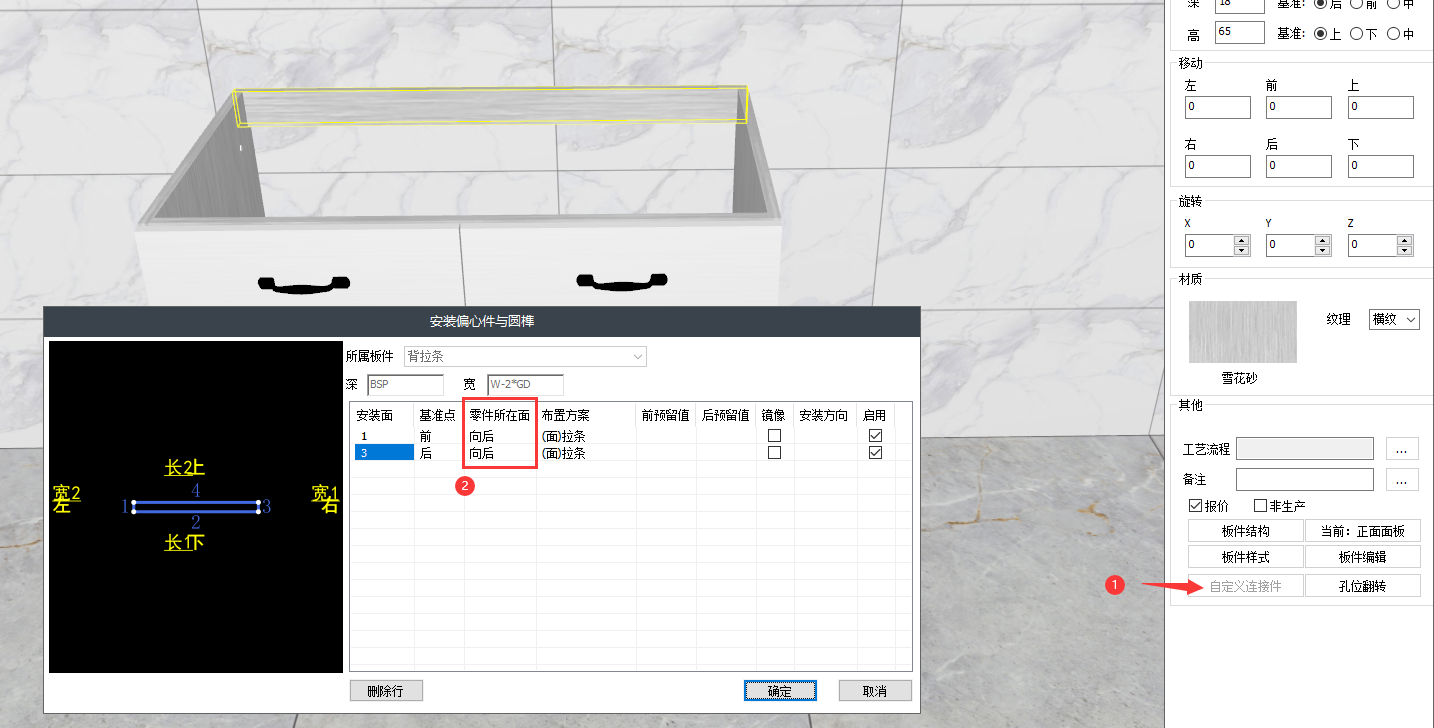

第1步：下图的柜子背拉条面板朝后，按快捷键B切换到【板件模式】，选中背拉条【自定义连接件】，此时的零件所在面是向后。

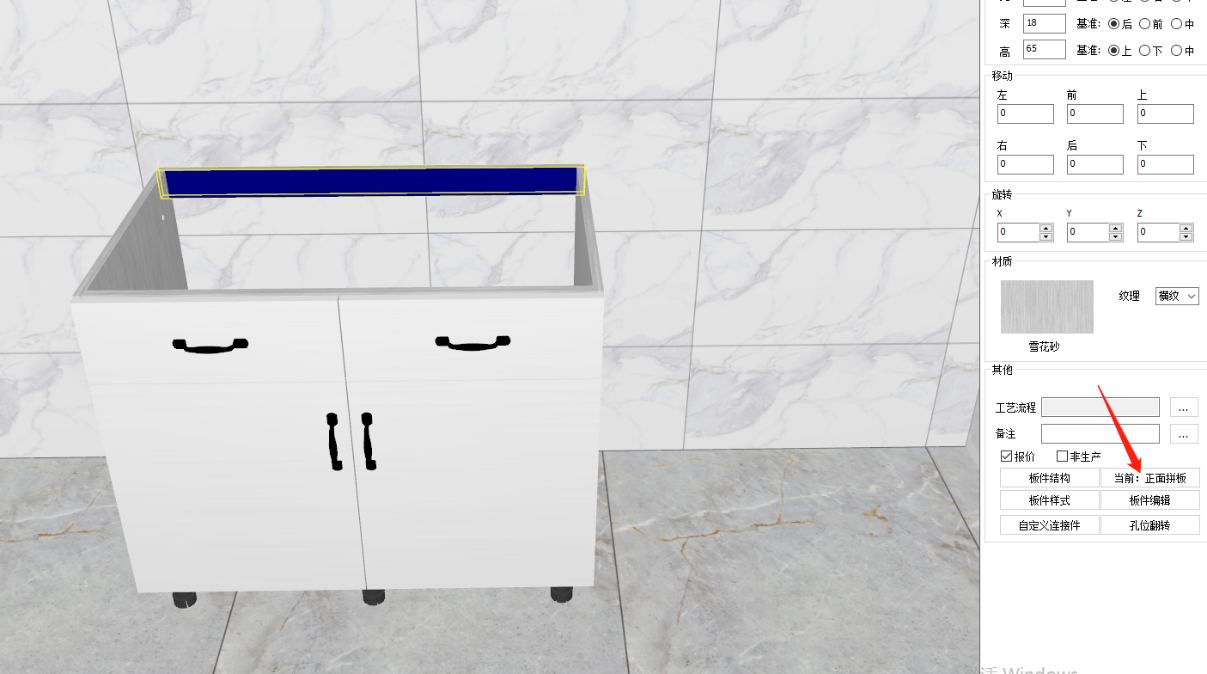

第2步：实现板件翻面，首先选中板件，点击右下角的【当前：正面拼板】。如下图：

第3步：此时板件已经翻面，板件的连接件布置方式需要做对应的翻转，点击【自定义连接件】。如下图：

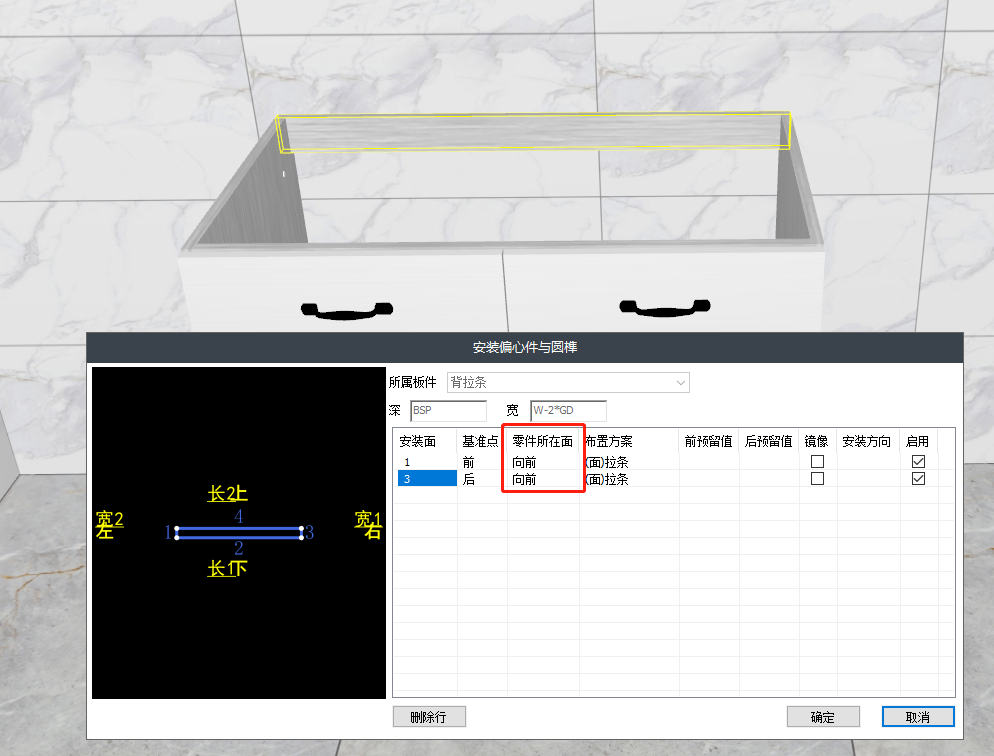

第4步：将零件所在面设置现在的面板对应的朝向，设置为向前。

温馨提示：
1、《修改连接件》详细操作教程视频请点击链接查看：
2、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
