如何实现外板正面开料，拼板反面开料

添加时间：2022-09-29 09:19:39 浏览：

知识点掌握：
l 掌握如何实现外板正面开料，拼板反面开料。
文档说明：
本文档主要介绍如何实现外板正面开料，拼板反面开料。

操作思路：
在软件中，板件正反面开料是通过颜色控制的，因此我们只需要设置板件外板和拼板为不同颜色，然后设置对应的拼板材质进行反面开料即可。

操作步骤如下：
第1步：打开软件，进入到三维房间，在三维房间右键空白处点击【全部材质】--【柜体材质】，在弹出的界面中，勾选下面的【修改拼板材质】，比如当前我们将拼板的材质选成【拉丝】，如下图所示：

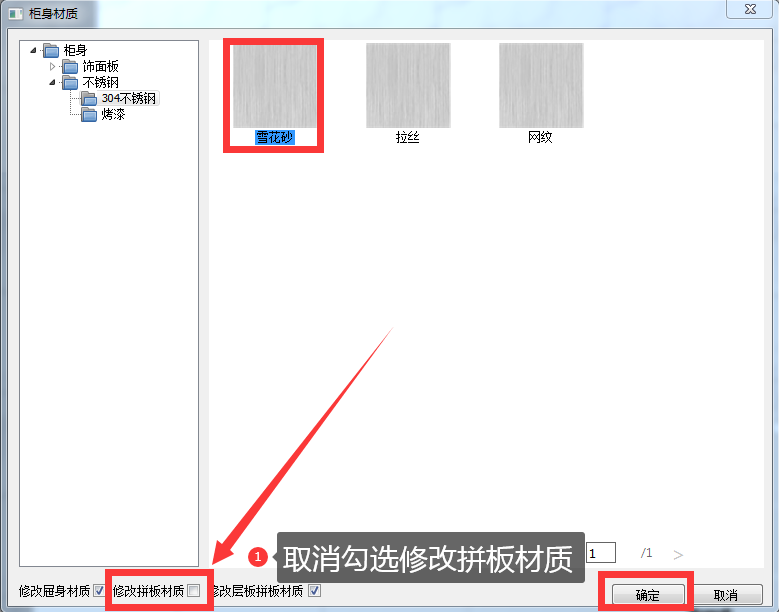

第2步：重复刚刚的操作，在三维房间右键空白处点击【全部材质】--【柜体材质】，在弹出的界面中，取消勾选下面的【修改拼板材质】，当前我们将面板的材质选成【雪花砂】，如下图所示：

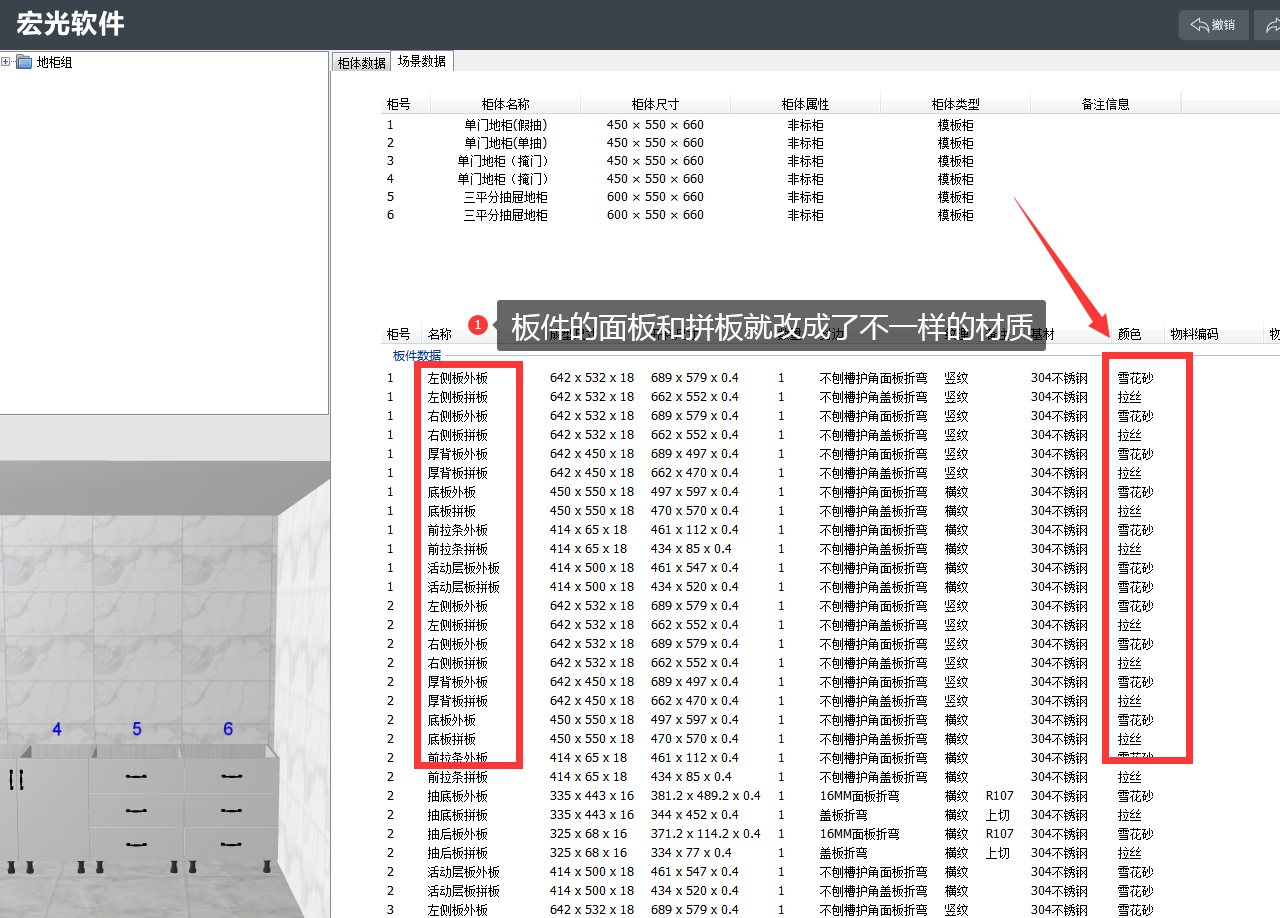

第3步：通过刚刚两次操作之后，可以在【审单】界面中看到，当前场景里面柜体的面板和拼板颜色就进行了区分，修改成不一样的了，如下图所示：

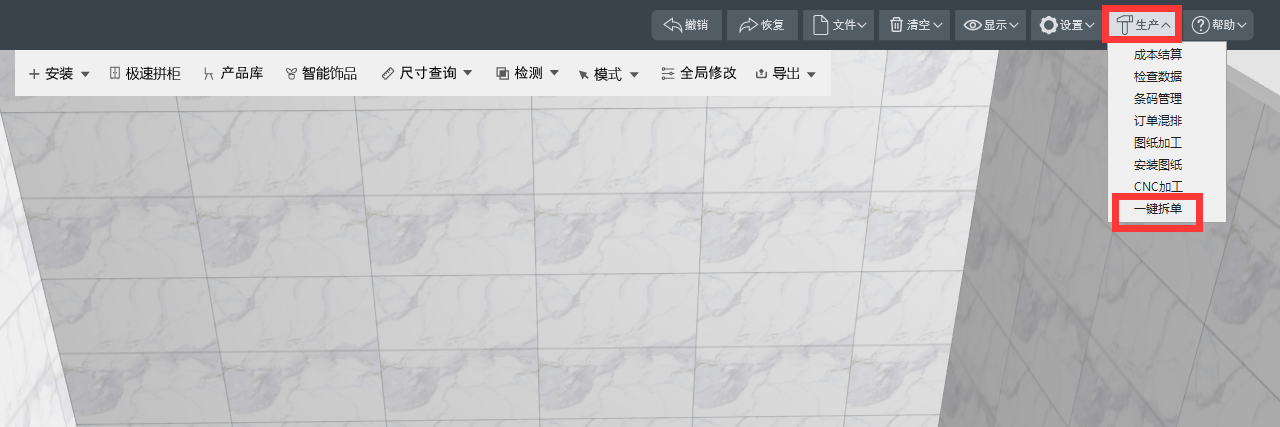

第4步：接着，点击软件右上角【生产】-【一键拆单】，将订单进行拆单，如下图所示：

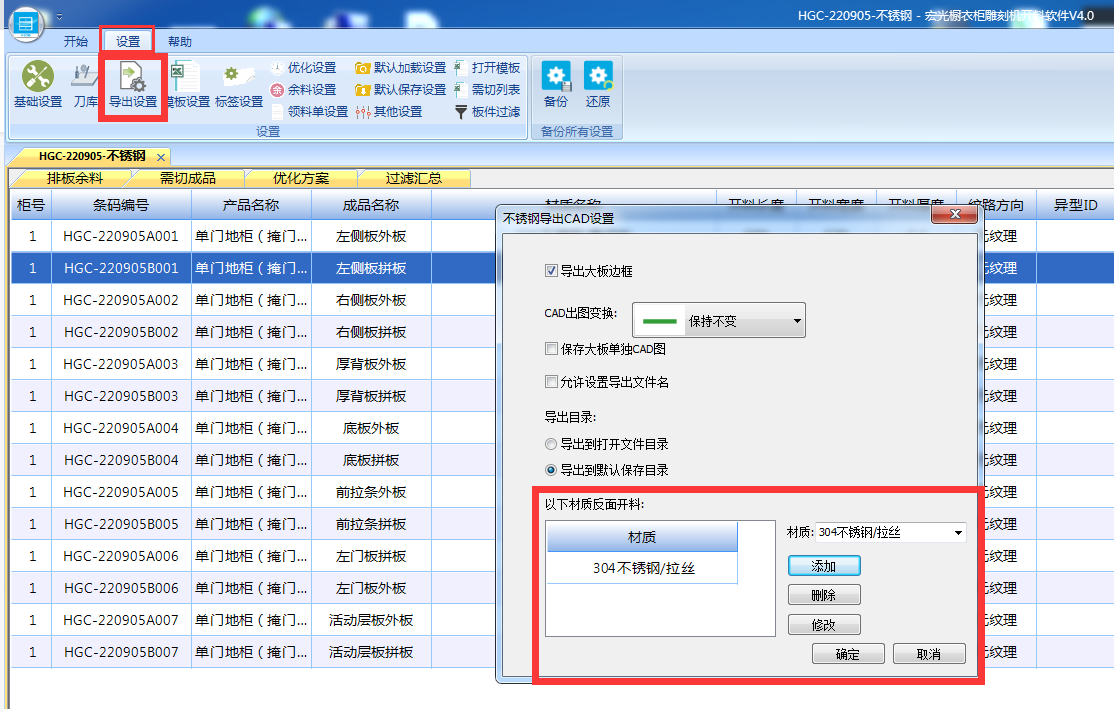

第5步：打开激光开料软件，依次点击【设置】--【导出设置】,在【不锈钢导出CAD设置】界面的最下面位置，将需要进行反面开料的材质输入进去，然后导入我们的订单进行优化排版。这样我们就可以通过设置外板和拼板材质不一样，将拼板用到的材质设置反面开料，通过以上两步操作即可实现我们的外板正面开料，拼板反面开料的需求。如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
