如何调整连接件的位置

添加时间：2022-12-07 10:34:54 浏览：

知识点掌握：
l 掌握如何调整连接件的位置。
文档说明：
本文档主要是介绍如何调整连接件的位置。

案例：
方便大家理解，下图中放置了一个在极速拼的柜子，右侧的三合一连接件和上面的连接件挨得太近了，我们可以如何临时调整这两个孔的距离，让它们不要挨得这么近，以方便后期车间操作呢？

操作步骤如下：

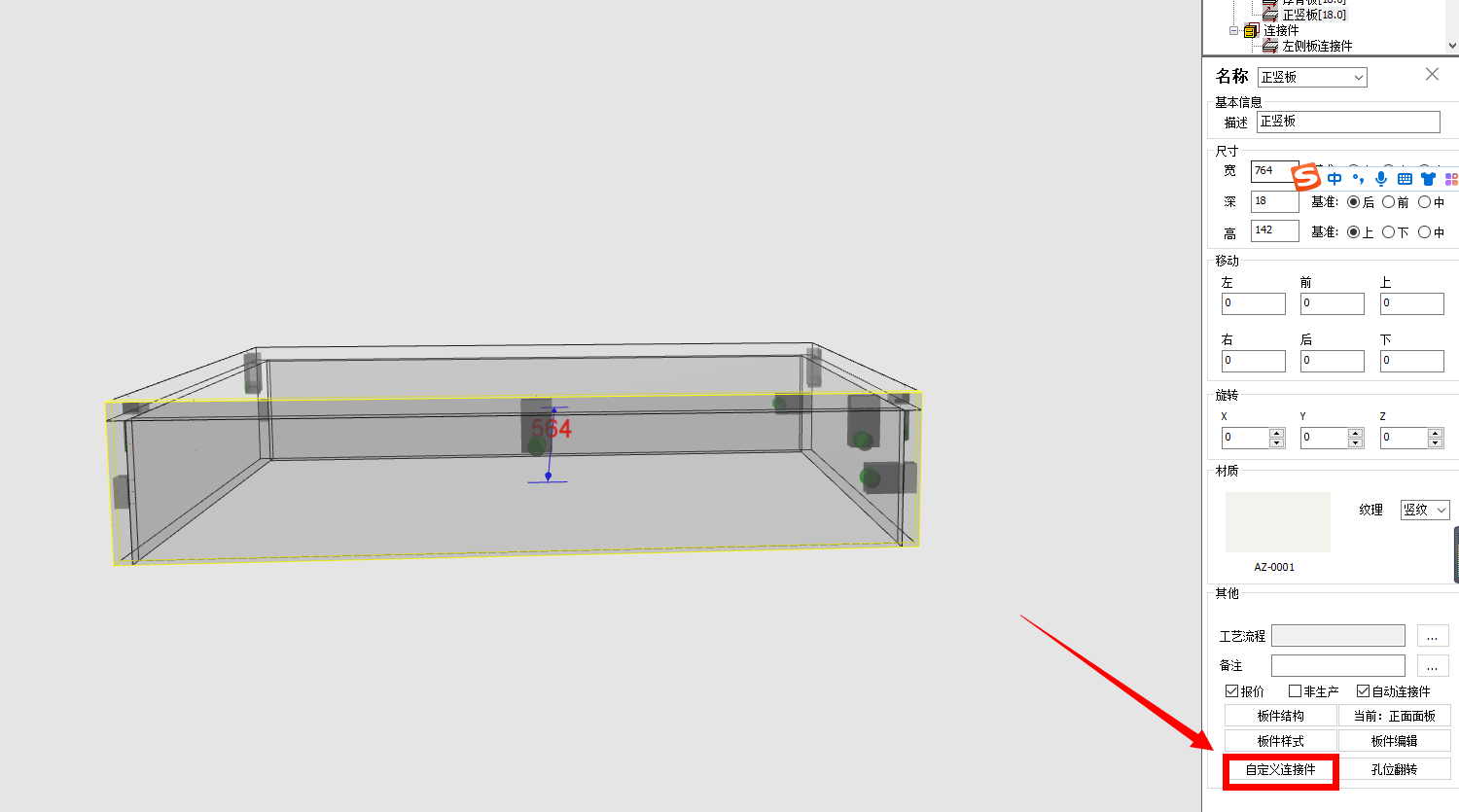

第1步：在板件模式下，选中需要调整孔位的那块板，在软件右下角，点击【自定义连接件】，如下图所示：

第2步：在弹出的界面中，可以看到这块板的连接件安装面，比如我们需要这块板上面的孔两边往中间移动，结合界面中左侧的蓝色预览图，可以知道【4】号边表示这块板的上面，我们需要调整板件上面的连接件，则调整4号边即可。同时在界面中可以看到【前预留值】【后预留值】这两个参数，我们在这两个参数里面设置数字，表示我们希望连接件在原来的基础上移动对应的距离。如下图所示：

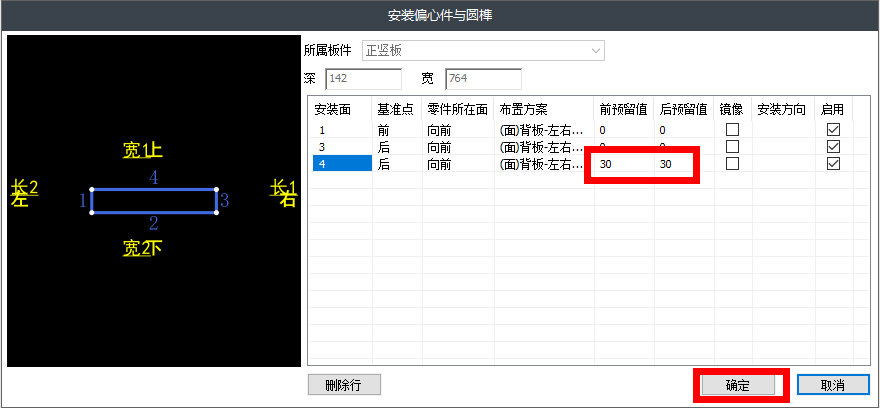

第3步：比如我们需要板件上面的左右两边的连接件都往中间移动30，以防止和左右侧板的孔打架，则我们可以在【4】号边的【前后预留值】处填写30，表示孔在当前距离板件边缘的基础上往板件中间移动30（根据实际情况填写合理数值即可），如下图所示：

第4步：通过设置前后预留值，我们就对板件的连接件进行了临时位置的移动以此避让连接件，这种方式并不会影响默认的孔位规则，也不会影响其他板件的连接件，如下图所示：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
